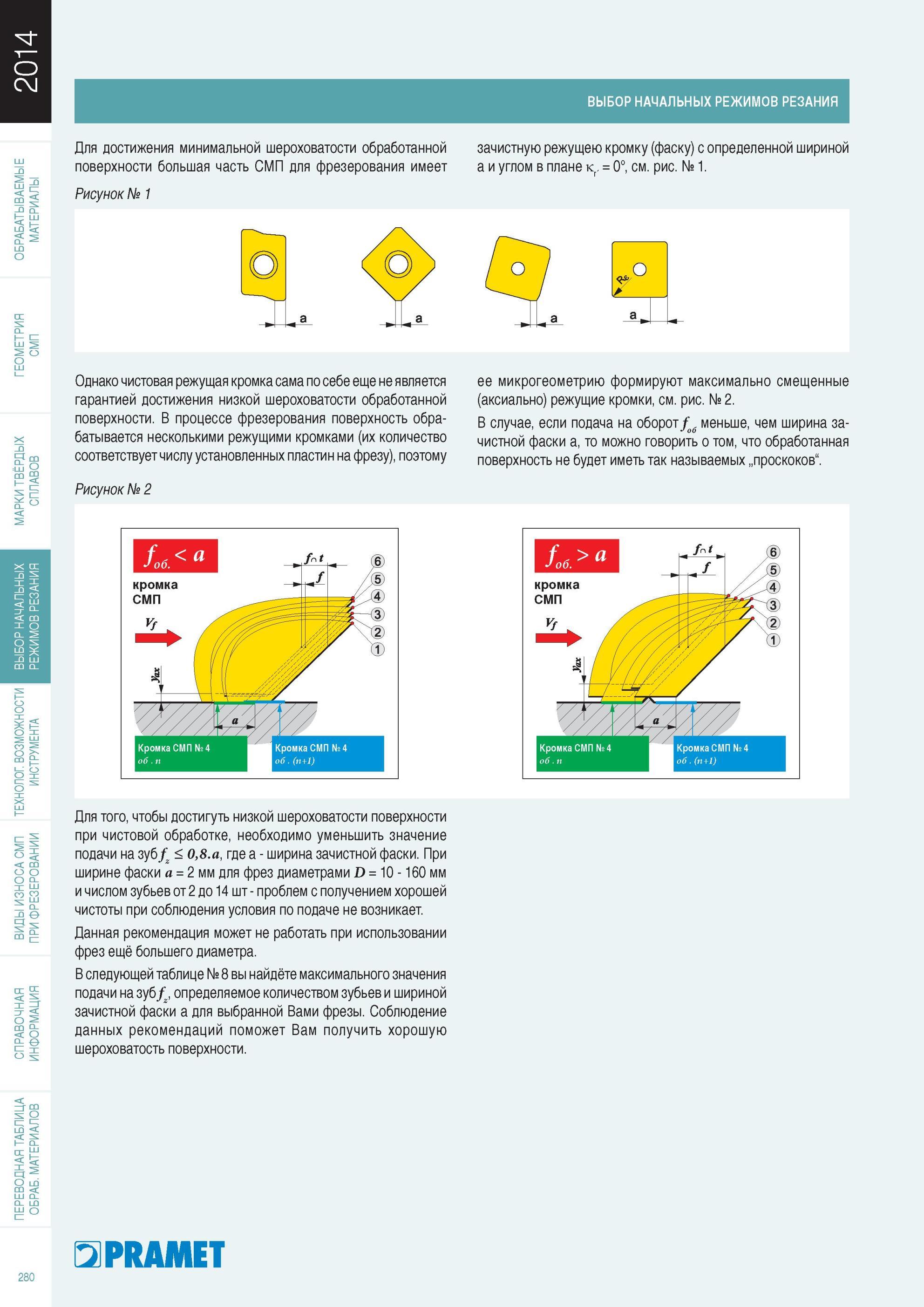

Рекомендации компании Pramet по выбору начальных значений для режимов резания при фрезерной обработке Для достижения минимальной шероховатости обработанной поверхности большая часть СМП для фрезерования имеет Рисунок № 1 зачистную режущею кромку (фаску) с определенной шириной а и углом в плане к. = 0°, см. рис. № 1. О Однако чистовая режущая кромка сама по себе еще не является гарантией достижения низкой шероховатости обработанной поверхности. В процессе фрезерования поверхность обрабатывается несколькими режущими кромками (их количество соответствует числу установленных пластин на фрезу), поэтому Рисунок № 2 Для того, чтобы достигуть низкой шероховатости поверхности при чистовой обработке, необходимо уменьшить значение подачи на зубfz < 0,8.a, где а - ширина зачистной фаски. При ширине фаски a = 2 мм для фрез диаметрами D = 10 - 160 мм и числом зубьев от 2 до 14 шт - проблем с получением хорошей чистоты при соблюдения условия по подаче не возникает. Данная рекомендация может не работать при использовании фрез ещё большего диаметра. В следующей таблице № 8 вы найдёте максимального значения подачи на зуб fz, определяемое количеством зубьев и шириной зачистной фаски а для выбранной Вами фрезы. Соблюдение данных рекомендаций поможет Вам получить хорошую шероховатость поверхности. ее микрогеометрию формируют максимально смещенные (аксиально) режущие кромки, см. рис. № 2. В случае, если подача на оборот fo6 меньше, чем ширина за-чистной фаски а, то можно говорить о том, что обработанная поверхность не будет иметь так называемых „проскоков". PRAMET 280 кромка СМП кромка СМП Кромка СМП № 4 Кромка СМП № 4 об n об. (n+1) Кромка СМП № 4 Кромка СМП № 4 об. n об. (n+1) Выбор ВЫБОР НАЧАЛЬНЫХ РЕЖИМОВ РЕЗАНИЯ Рекомендации компании Pramet по выбору начальных значений для режимов резания при фрезерной обработке Для достижения минимальной шероховатости обраб
