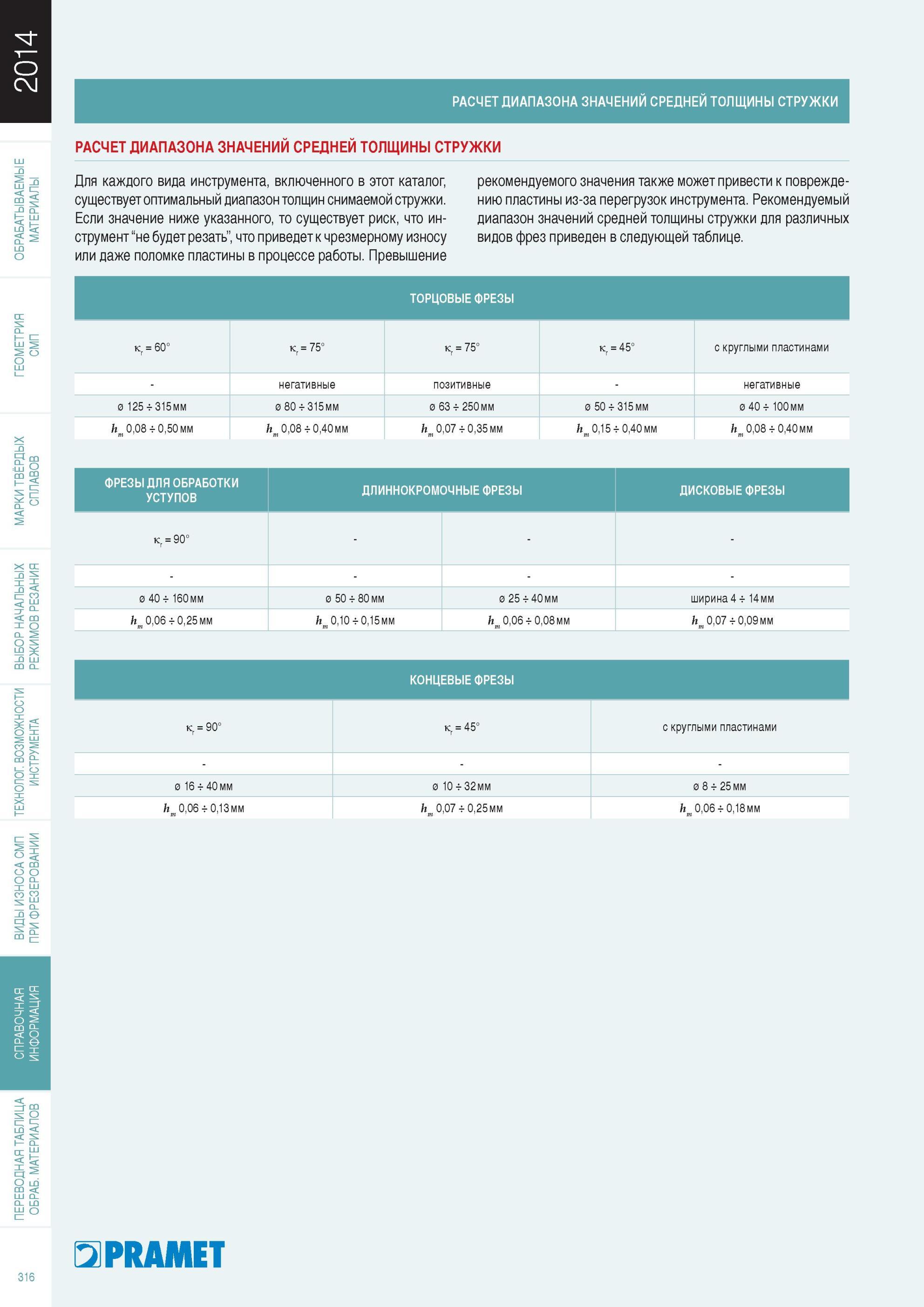

Расчет диапазона значений средней толщины снимаемой стружки при фрезерной мехобработке Для каждого вида металлорежущего инструмента, включенного в этот каталог, существует оптимальный диапазон толщин снимаемой стружки. Если значение ниже указанного, то существует риск, что инструмент “не будет резать”, что приведет к чрезмерному износу или даже поломке пластины в процессе работы. Превышение рекомендуемого значения также может привести к повреждению пластины из-за перегрузок инструмента. Рекомендуемый диапазон значений средней толщины стружки для различных видов фрез приведен в следующей таблице. ТОРЦОВЫЕ ФРЕЗЫ Кг = 60° 5° Кг 5° Кг 5° Ят с круглыми пластинами - негативные позитивные - негативные 0 125 315 мм 0 80 315 мм 0 63 250 мм 0 50 315 мм 0 40 100 мм hm 0,08 0,50 мм hm 0,08 0,40 мм hm 0,07 0,35 мм hm 0,15 0,40 мм hm 0,08 0,40 мм ФРЕЗЫ ДЛЯ ОБРАБОТКИ УСТУПОВ ДЛИННОКРОМОЧНЫЕ ФРЕЗЫ ДИСКОВЫЕ ФРЕЗЫ Кг = 90° - 0 40 160 мм 0 50 80 мм 0 25т40 мм ширина 4 14 мм hm 0,06 0,25 мм hm 0,10 0,15 мм hm 0,06 0,08 мм hm 0,07 0,09 мм КОНЦЕВЫЕ ФРЕЗЫ Кг = 90° 5° Кг с круглыми пластинами - 0 16 40 мм 0 10 32 мм 0 8 25 мм hm 0,06 0,13 мм hm 0,07 0,25 мм hm 0,06 0,18 мм PRAMET 316 РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИЙ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИЙ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ Для каждого вида инструмента, включенного в этот РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИЙ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИЙ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ
