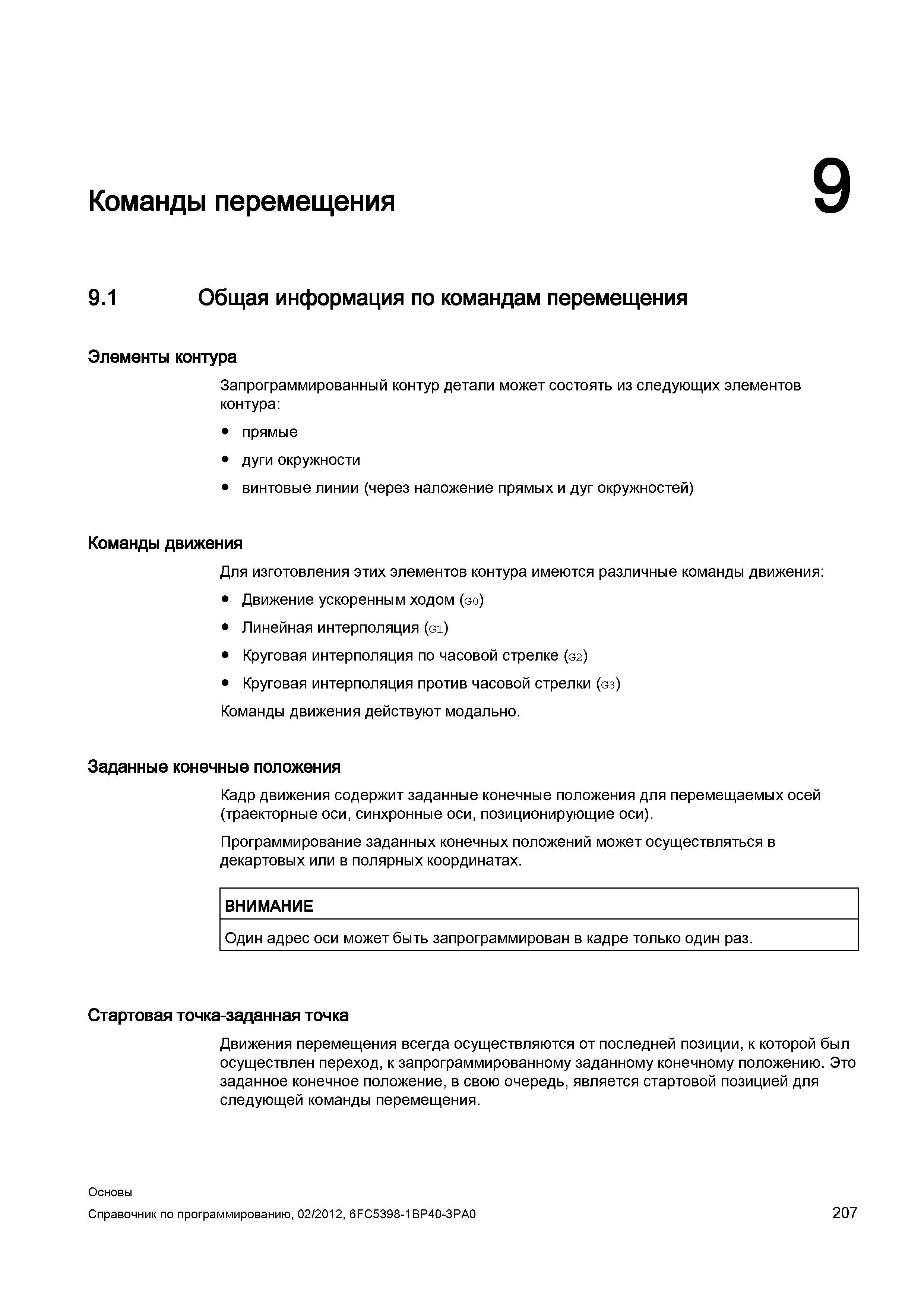

Запрограммированный контур детали может состоять из следующих элементов контура прямые дуги окружности винтовые линии (через наложение прямых и дуг окружностей) Команды движения Для изготовления этих элементов контура имеются различные команды движения Движение ускоренным ходом (G0) Линейная интерполяция (g1) Круговая интерполяция по часовой стрелке (g2) Круговая интерполяция против часовой стрелки (g3) Команды движения действуют модально. Заданные конечные положения Кадр движения содержит заданные конечные положения для перемещаемых осей (траекторные оси синхронные оси позиционирующие оси). Программирование заданных конечных положений может осуществляться в декартовых или в полярных координатах. ВНИМАНИЕ Один адрес оси может быть запрограммирован в кадре только один раз. Стартовая точка заданная точка Движения перемещения всегда осуществляются от последней позиции к которой был осуществлен переход к запрограммированному заданному конечному положению. Это заданное конечное положение в свою очередь является стартовой позицией для следующей команды перемещения. Основы 207 Команды перемещения 9 9.1 Общая информация по командам перемещения Элементы контура
