Включить КРИ с направлением обработки справа от контура Припуск к запрограммированному контуру (смещение нормального контура)(опция) К приме Справочник SIEMENS 2012 Программирование 840D sl 828D Основы Стр. 306 0306 Lab2u

Обновлено 2020-04-14 06:49:57

Системы числового программного управления / CNC programming and machining SIEMENS \| Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

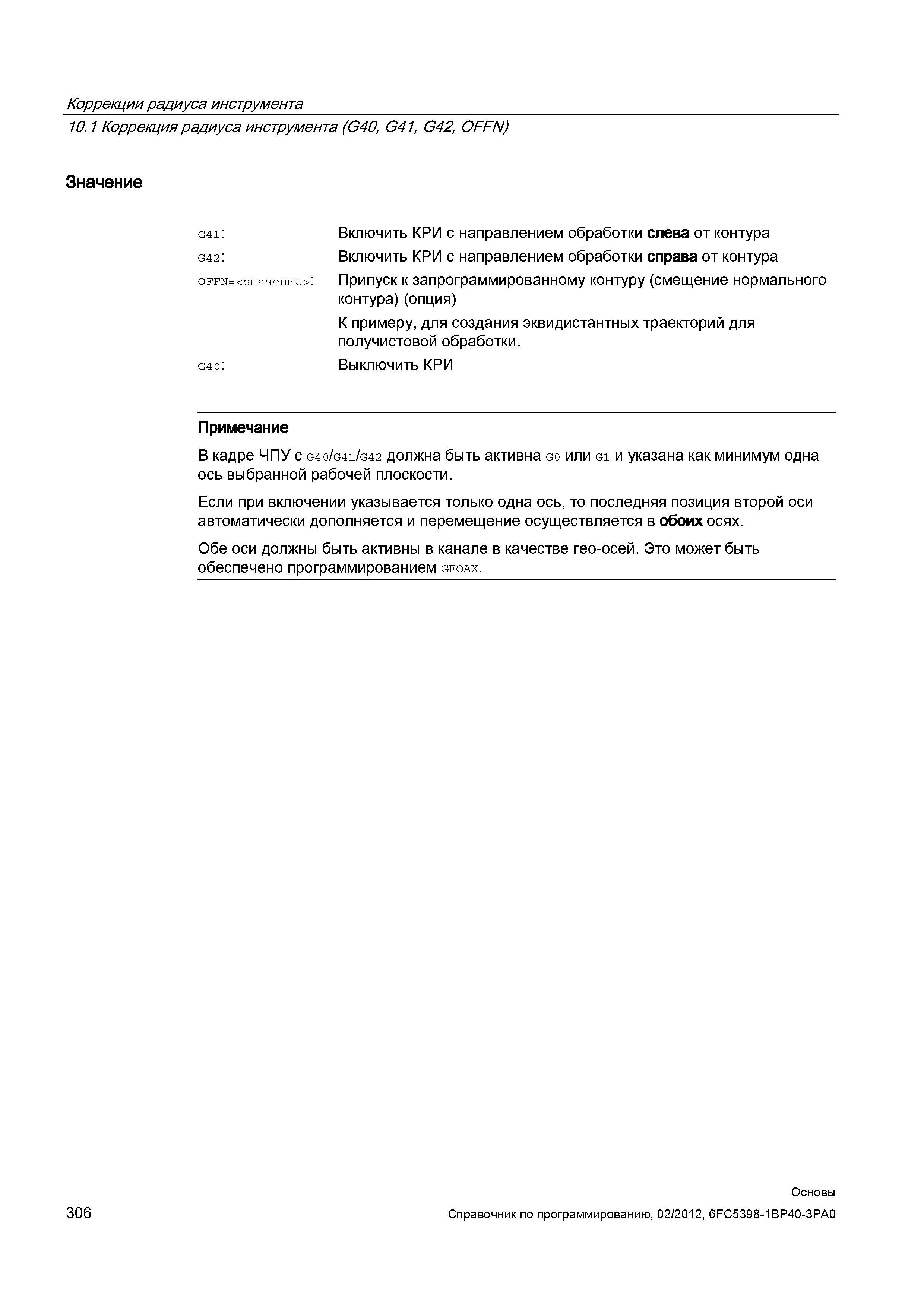

306 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.306
Включить КРИ с направлением обработки справа от контура Припуск к запрограммированному контуру (смещение нормального контура)(опция) К приме Включить КРИ с направлением обработки справа от контура Припуск к запрограммированному контуру (смещение нормального контура)(опция) К примеру для создания эквидистантных траекторий для получистовой обработки. Выключить КРИ 306 Основы Коррекции радиуса инструмента 10.1 Коррекция радиуса инструмента (G40 G41 G42 OFFN) Значение G41 G42 OFFN значение G4 0 Примечание В кадре ЧПУ с G40 G41 G42 должна быть активна G0 или G1 и указана как минимум одна ось выбранной рабочей плоскости. Если при включении указывается только одна ось то последняя позиция второй оси автоматически дополняется и перемещение осуществляется в обоих осях. Обе оси должны быть активны в канале в качестве гео-осей. Это может быть обеспечено программированием geoax. Включить КРИ с направлением обработки слева от контура
