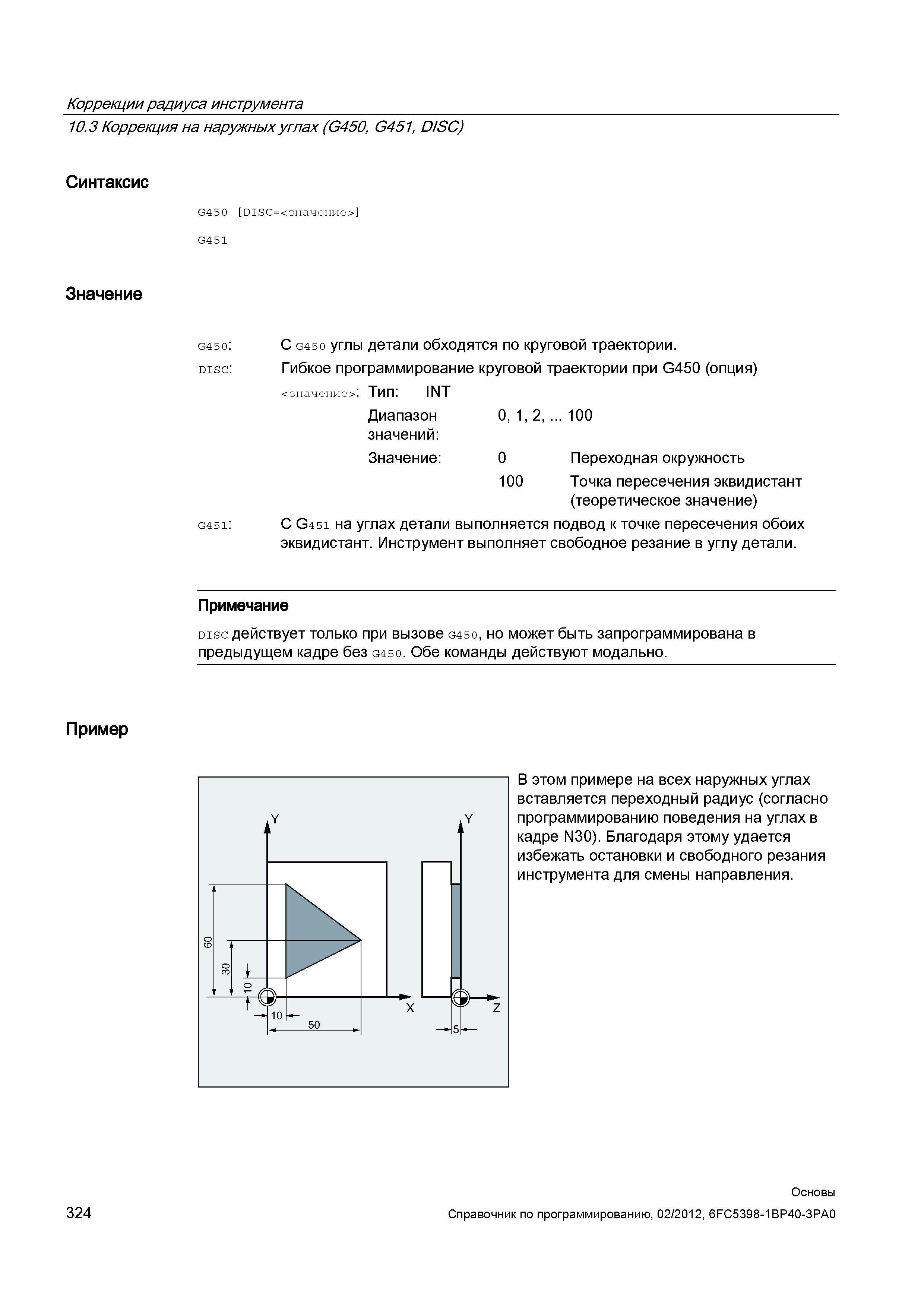

324 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.324 |
|||||
Точка пересечения эквидистант (теоретическое значение) G451 С G451 на углах детали выполняется подвод к точке пересечения обоих эквидистантТочка пересечения эквидистант (теоретическое значение) G451 С G451 на углах детали выполняется подвод к точке пересечения обоих эквидистант. Инструмент выполняет свободное резание в углу детали. Примечание disc действует только при вызове G450 но может быть запрограммирована в предыдущем кадре без G450. Обе команды действуют модально. Пример 324 Основы В этом примере на всех наружных углах вставляется переходный радиус (согласно программированию поведения на углах в кадре N30). Благодаря этому удается избежать остановки и свободного резания инструмента для смены направления. Коррекции радиуса инструмента 10.3 Коррекция на наружных углах (G450 G451 DISC) Синтаксис G4 50 С значение G451 Значение G450 С G450 углы детали обходятся по круговой траектории. disc Гибкое программирование круговой траектории при G450 (опция) значение Тип INT Диапазон 0 1 2 100 значений Значение 0 Переходная окружность 100 |
|||||
