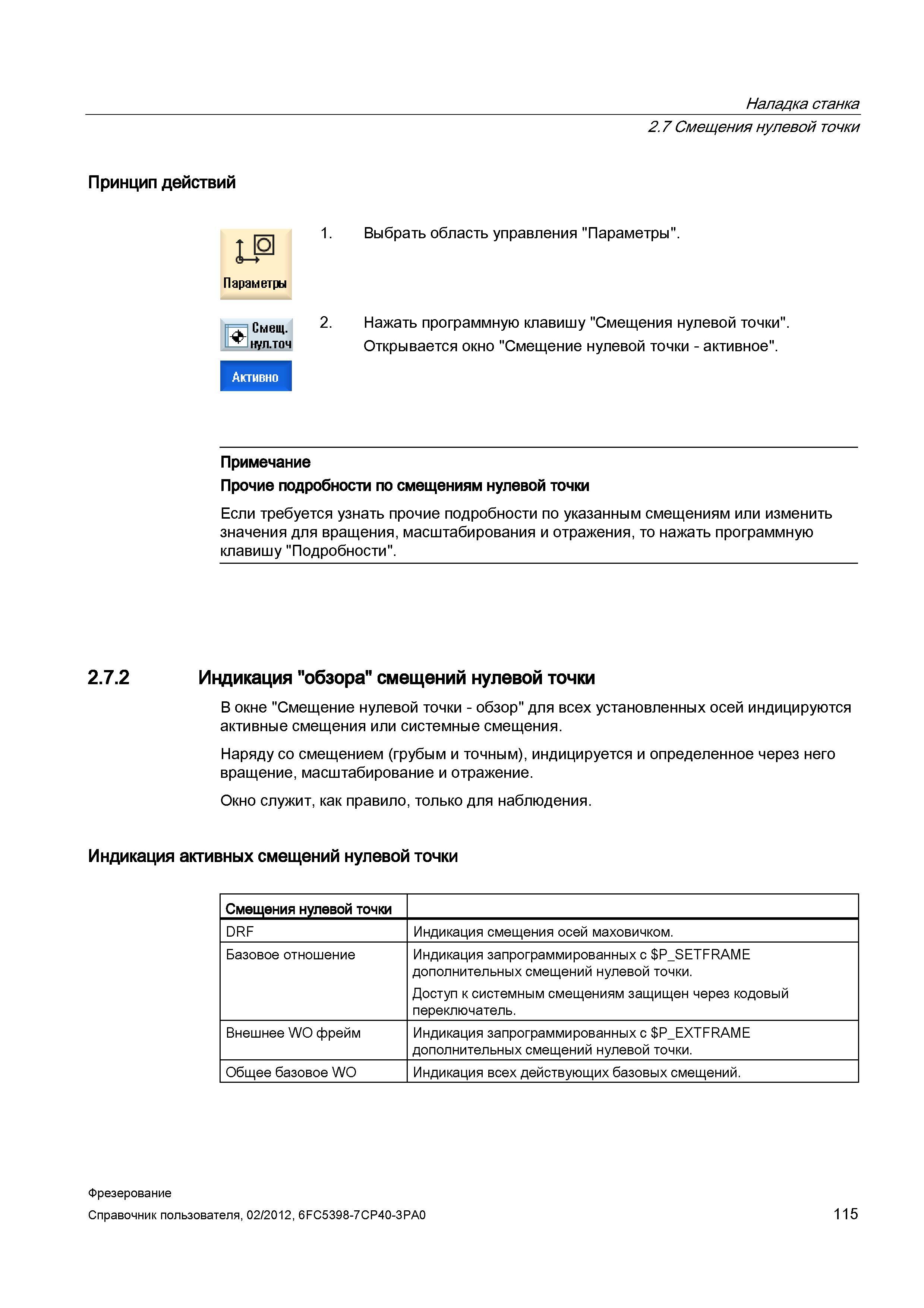

В окне Смещение нулевой точки - обзор для всех установленных осей индицируются активные смещения или системные смещения _ Наряду со смещением (грубым и точным), индицируется и определенное через него вращение, масштабирование и отражение. Окно служит, как правило, только для наблюдения. Индикация активных смещений нулевой точки Смещения нулевой точки DRF Индикация смещения осей маховичком. Базовое отношение Индикация запрограммированных с P_SETFRAME дополнительных смещений нулевой точки. Доступ к системным смещениям защищен через кодовый переключатель. Внешнее WO фрейм Индикация запрограммированных с P_EXTFRAME дополнительных смещений нулевой точки. Общее базовое WO Индикация всех действующих базовых смещений. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 115 Наладка станка 2.7 Смещения нулевой точки Принцип действий IP Параметры 1. Выбрать область управления "Параметры". 2. Нажать программную клавишу "Смещения нулевой точки". Открывается окно "Смещение нулевой точки - активное". Примечание Прочие подробности по смещениям нулевой точки Если требуется узнать прочие подробности по указанным смещениям или изменить значения для вращения, масштабирования и отражения, то нажать программную клавишу "Подробности". 2.7.2 Индикация "обзора" смещений нулевой точки
