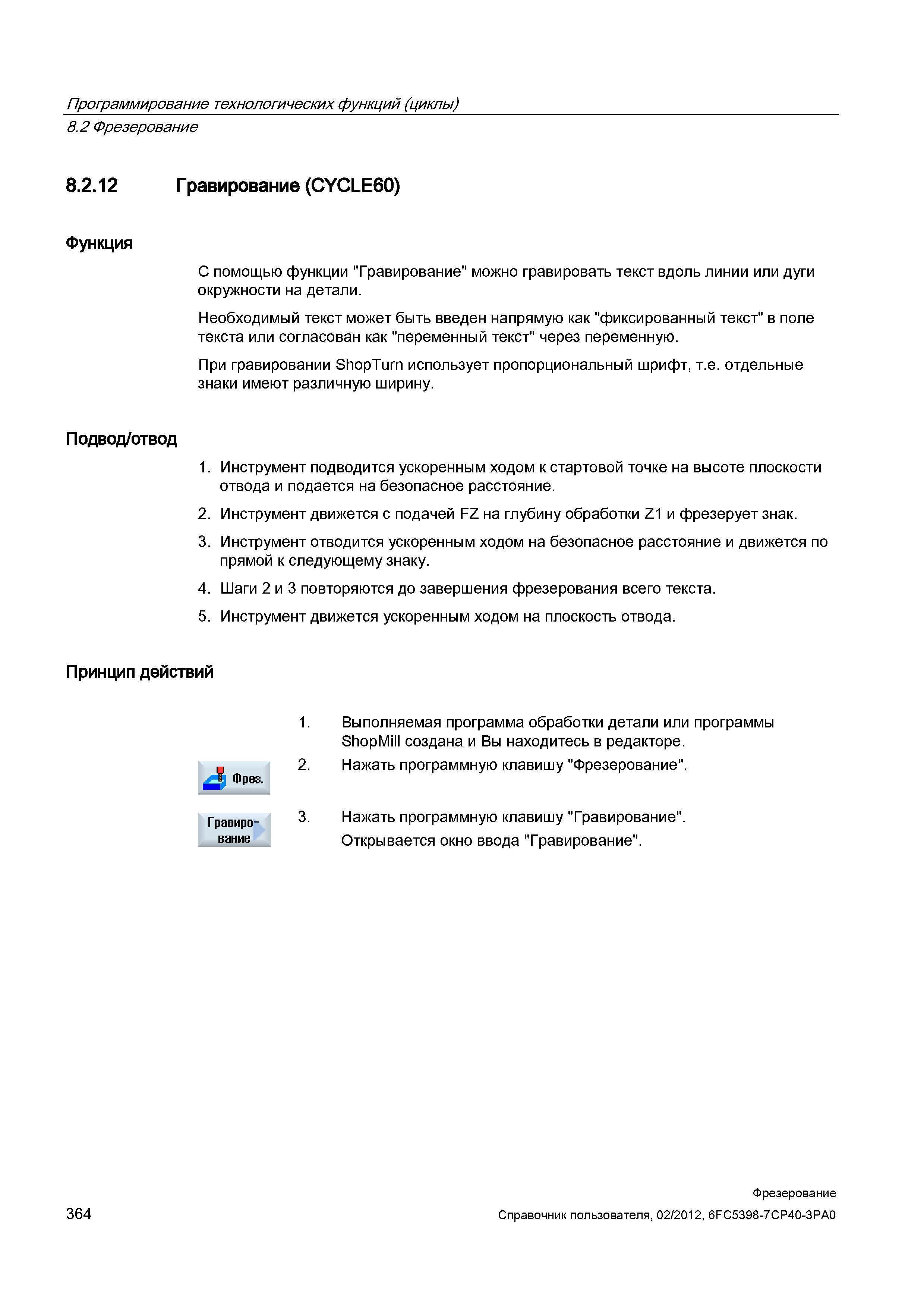

С помощью функции "Гравирование" можно гравировать текст вдоль линии или дуги окружности на детали. Необходимый текст может быть введен напрямую как "фиксированный текст" в поле текста или согласован как "переменный текст" через переменную. При гравировании ShopTurn использует пропорциональный шрифт, т.е. отдельные знаки имеют различную ширину. 1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости отвода и подается на безопасное расстояние. 2. Инструмент движется с подачей FZ на глубину обработки Z1 и фрезерует знак. 3. Инструмент отводится ускоренным ходом на безопасное расстояние и движется по прямой к следующему знаку. 4. Шаги 2 и 3 повторяются до завершения фрезерования всего текста. 5. Инструмент движется ускоренным ходом на плоскость отвода. Подвод/отвод Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". Гравиро- вание 3. Нажать программную клавишу "Гравирование". Открывается окно ввода "Гравирование". 364 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.2 Фрезерование 8.2.12 Гравирование (CYCLE60) Функция
