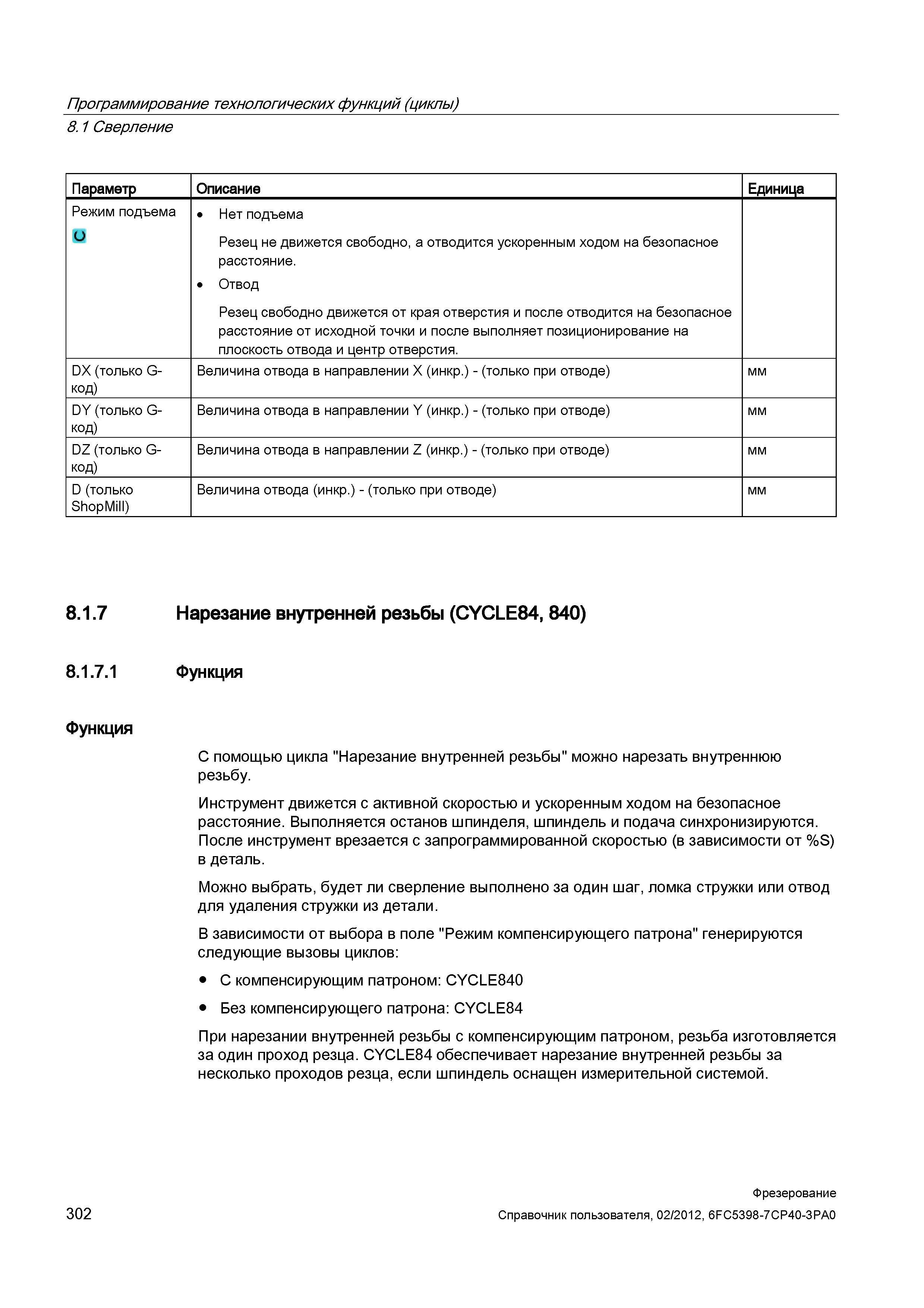

Программирование технологических функций (циклы) 8.1 Сверление Параметр Описание Единица Режим подъема Нет подъема Резец не движется свободно, а отводится ускоренным ходом на безопасное расстояние. Отвод Резец свободно движется от края отверстия и после отводится на безопасное расстояние от исходной точки и после выполняет позиционирование на плоскость отвода и центр отверстия. DX (только G-код) Величина отвода в направлении X (инкр.) - (только при отводе) мм DY (только G-код) Величина отвода в направлении Y (инкр.) - (только при отводе) мм DZ (только G-код) Величина отвода в направлении Z (инкр.) - (только при отводе) мм D (только ShopMill) Величина отвода (инкр.) - (только при отводе) мм 8.1.7 Нарезание внутренней резьбы (CYCLE84, 840) 8.1.7.1 Функция Функция С помощью цикла "Нарезание внутренней резьбы" можно нарезать внутреннюю резьбу. Инструмент движется с активной скоростью и ускоренным ходом на безопасное расстояние. Выполняется останов шпинделя, шпиндель и подача синхронизируются. После инструмент врезается с запрограммированной скоростью (в зависимости от %S) в деталь. Можно выбрать, будет ли сверление выполнено за один шаг, ломка стружки или отвод для удаления стружки из детали. В зависимости от выбора в поле "Режим компенсирующего патрона" генерируются следующие вызовы циклов: С компенсирующим патроном: CYCLE840 Без компенсирующего патрона: CYCLE84 При нарезании внутренней резьбы с компенсирующим патроном, резьба изготовляется за один проход резца. CYCLE84 обеспечивает нарезание внутренней резьбы за несколько проходов резца, если шпиндель оснащен измерительной системой. 302 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
