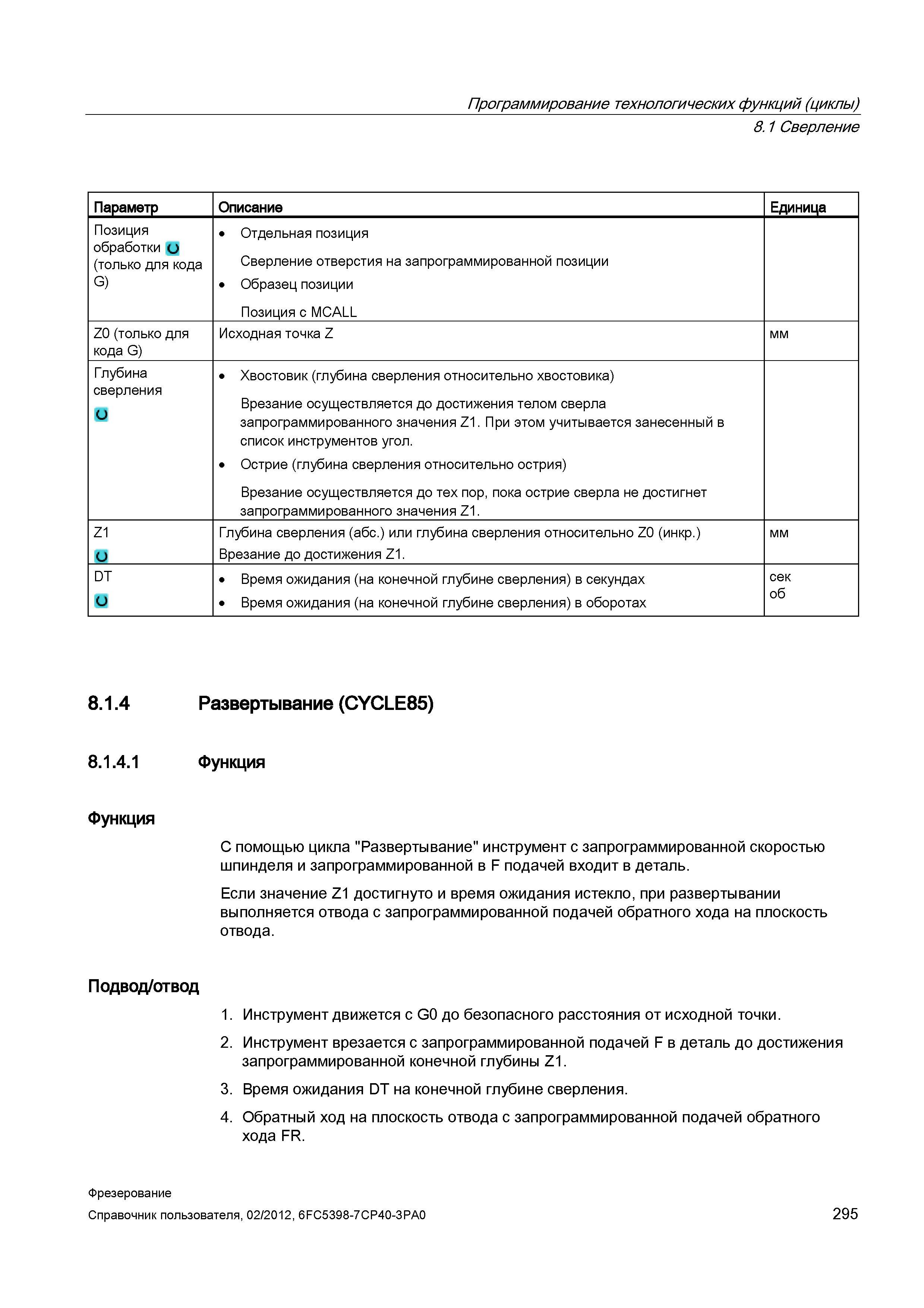

Программирование технологических функций (циклы) 8 1 Сверление Параметр Описание Единица Позиция обработки и (только для кода G) Отдельная п

Программирование технологических функций (циклы) 8.1 Сверление Параметр Описание Единица Позиция обработки и (только для кода G) Отдельная позиция Сверление отверстия на запрограммированной позиции Образец позиции Позиция с MCALL Z0 (только для кода G) Исходная точка Z мм Глубина сверления Хвостовик (глубина сверления относительно хвостовика) Врезание осуществляется до достижения телом сверла запрограммированного значения Z1. При этом учитывается занесенный в список инструментов угол. Острие (глубина сверления относительно острия) Врезание осуществляется до тех пор, пока острие сверла не достигнет запрограммированного значения Z1. Z1 и Глубина сверления (абс.) или глубина сверления относительно Z0 (инкр.) Врезание до достижения Z1. мм DT Время ожидания (на конечной глубине сверления) в секундах Время ожидания (на конечной глубине сверления) в оборотах сек об 8.1.4 Развертывание (CYCLE85) 8.1.4.1 Функция Функция С помощью цикла "Развертывание" инструмент с запрограммированной скоростью шпинделя и запрограммированной в F подачей входит в деталь. Если значение Z1 достигнуто и время ожидания истекло, при развертывании выполняется отвода с запрограммированной подачей обратного хода на плоскость отвода. Подвод/отвод 1. Инструмент движется с G0 до безопасного расстояния от исходной точки. 2. Инструмент врезается с запрограммированной подачей F в деталь до достижения запрограммированной конечной глубины Z1. 3. Время ожидания DT на конечной глубине сверления. 4. Обратный ход на плоскость отвода с запрограммированной подачей обратного хода FR. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 295
