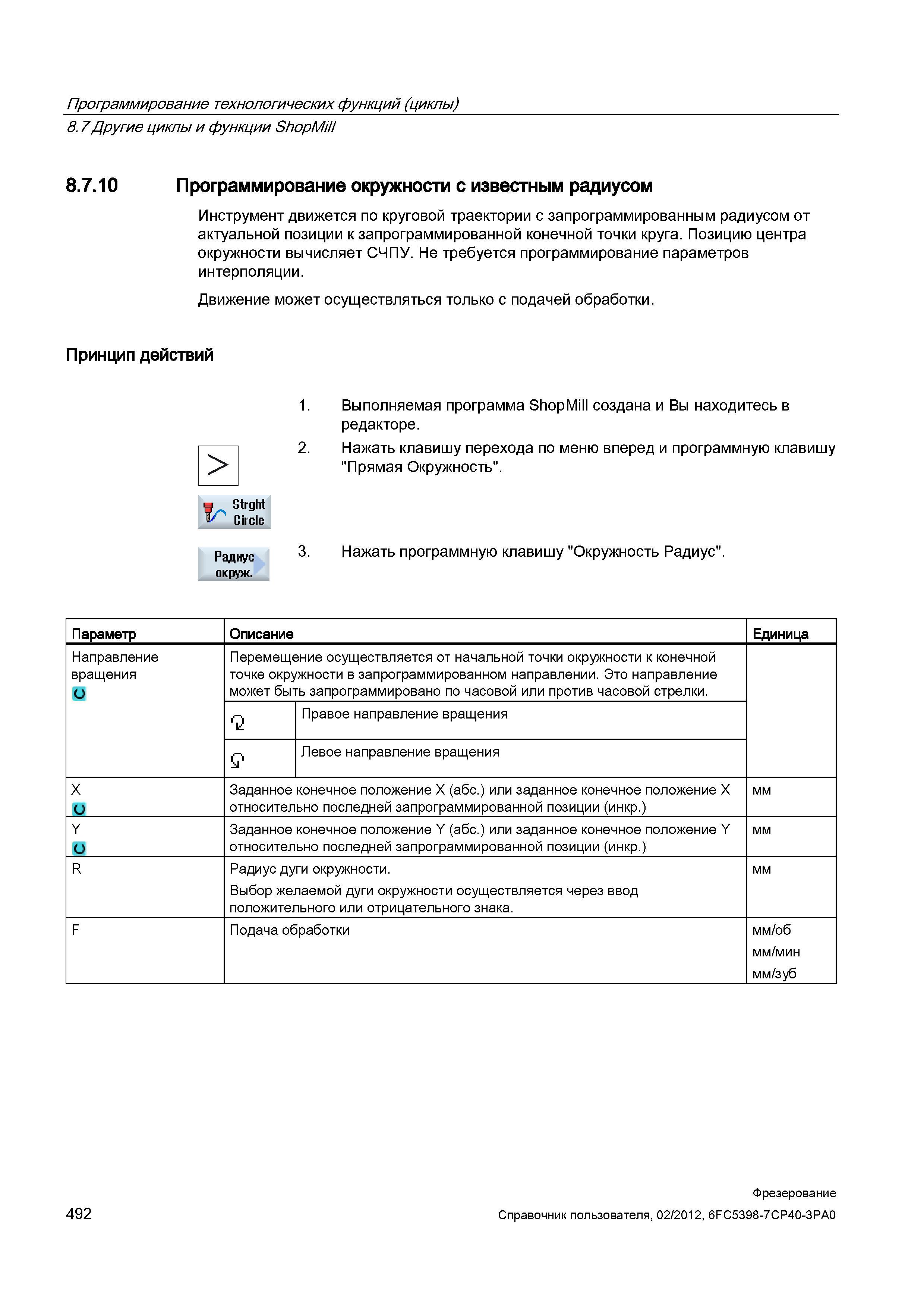

Программирование окружности с известным радиусом Инструмент движется по круговой траектории с запрограммированным радиусом от актуальной позиции к запрограммированной конечной точки круга. Позицию центра окружности вычисляет СЧПУ. Не требуется программирование параметров интерполяции. Движение может осуществляться только с подачей обработки. Принцип действий Выполняемая программа ShopMill создана и Вы находитесь в редакторе. Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". Нажать программную клавишу "Окружность Радиус". окруж. Параметр Описание Единица Направление вращения О Перемещение осуществляется от начальной точки окружности к конечной точке окружности в запрограммированном направлении. Это направление может быть запрограммировано по часовой или против часовой стрелки. 9 Правое направление вращения Q Левое направление вращения X и Заданное конечное положение X (абс.) или заданное конечное положение X относительно последней запрограммированной позиции (инкр.) мм Y и Заданное конечное положение Y (абс.) или заданное конечное положение Y относительно последней запрограммированной позиции (инкр.) мм R Радиус дуги окружности. Выбор желаемой дуги окружности осуществляется через ввод положительного или отрицательного знака. мм F Подача обработки мм/об мм/мин мм/зуб Радиус 1. 2. 492 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 8.7.10
