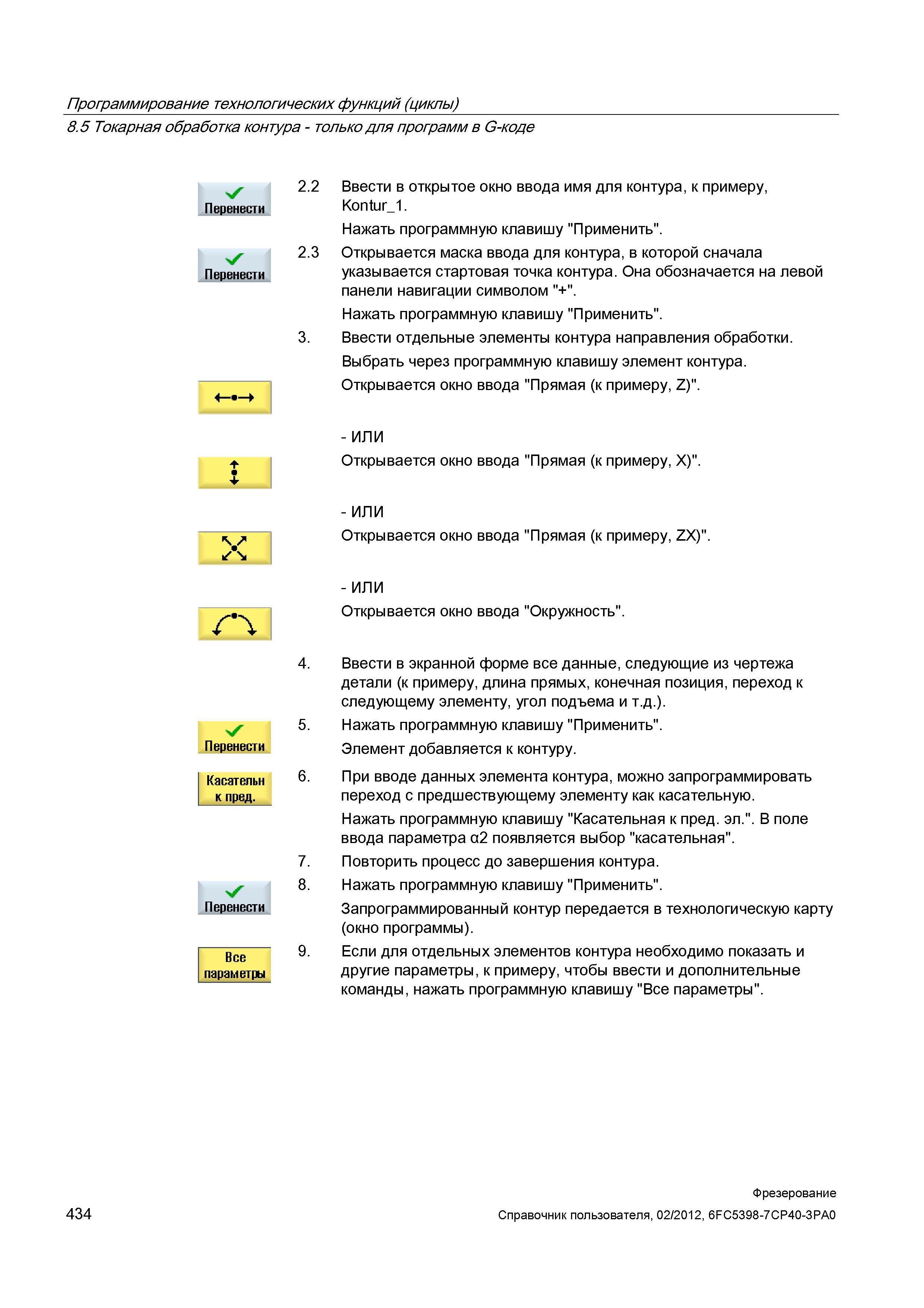

При вводе данных элемента контура, можно запрограммировать переход с предшествующему элементу как касательную _ Нажать программную клавишу "Касательная к пред. эл.". В поле ввода параметра а2 появляется выбор "касательная". 7. Повторить процесс до завершения контура. 8. Нажать программную клавишу "Применить". Запрограммированный контур передается в технологическую карту (окно программы). 9. Если для отдельных элементов контура необходимо показать и другие параметры, к примеру, чтобы ввести и дополнительные команды, нажать программную клавишу "Все параметры". 434 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.5 Токарная обработка контура - только для программ в G-коде Перенести Перенести С\ 'У Перенести Касятепьн к пред. Перенести Все параметры 2.2 Ввести в открытое окно ввода имя для контура, к примеру, Kontur_1. Нажать программную клавишу "Применить". 2.3 Открывается маска ввода для контура, в которой сначала указывается стартовая точка контура. Она обозначается на левой панели навигации символом "+". Нажать программную клавишу "Применить". 3. Ввести отдельные элементы контура направления обработки. Выбрать через программную клавишу элемент контура. Открывается окно ввода "Прямая (к примеру, Z)". - ИЛИ Открывается окно ввода "Прямая (к примеру, X)". - ИЛИ Открывается окно ввода "Прямая (к примеру, ZX)". - ИЛИ Открывается окно ввода "Окружность". 4. Ввести в экранной форме все данные, следующие из чертежа детали (к примеру, длина прямых, конечная позиция, переход к следующему элементу, угол подъема и т.д.). 5. Нажать программную клавишу "Применить". Элемент добавляется к контуру. 6.
