При программировании контура доступны следующие дополнительные функции

При программировании контура доступны следующие дополнительные функции

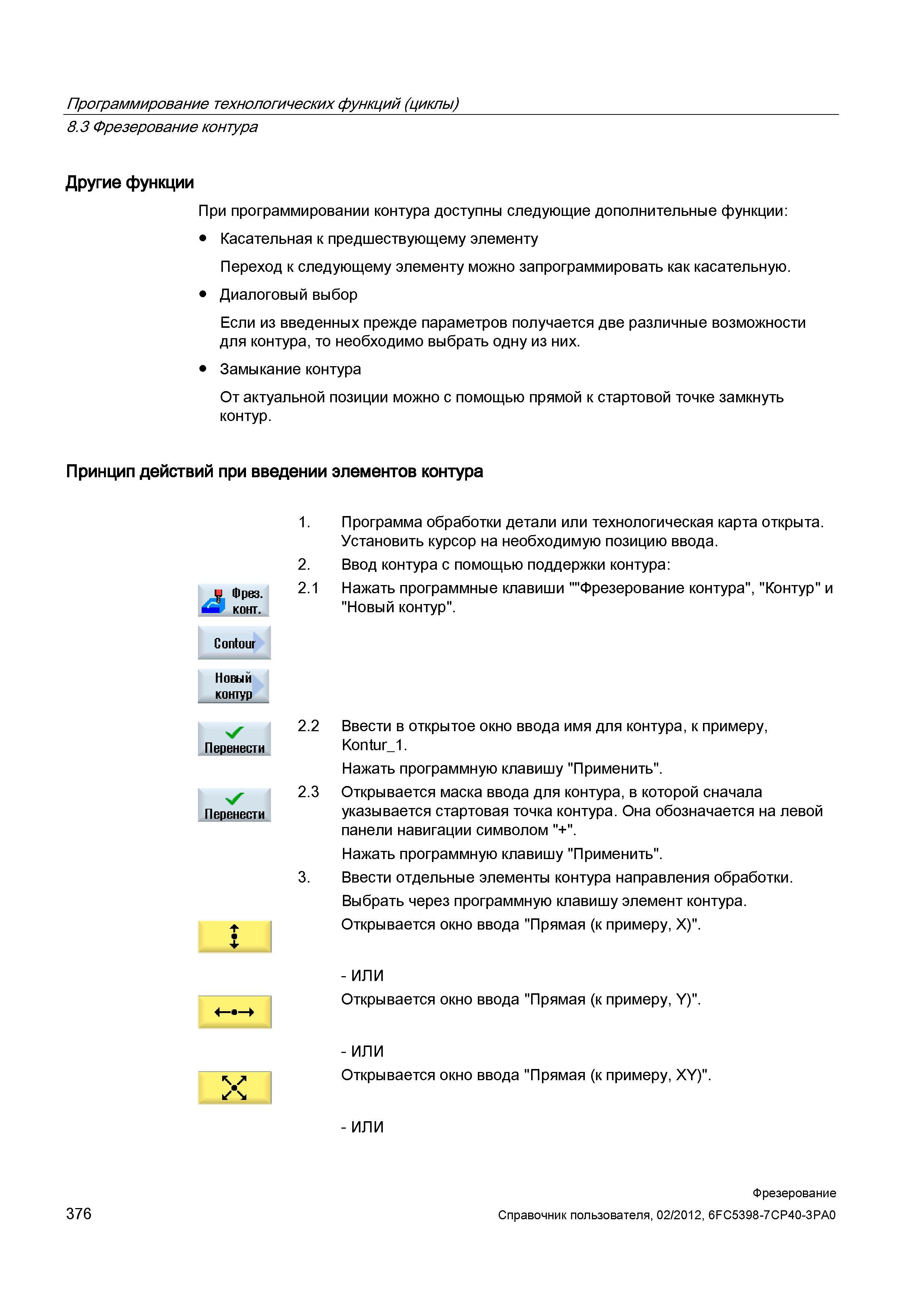

При программировании контура доступны следующие дополнительные функции _ Касательная к предшествующему элементу Переход к следующему элементу можно запрограммировать как касательную. Диалоговый выбор Если из введенных прежде параметров получается две различные возможности для контура, то необходимо выбрать одну из них. Замыкание контура От актуальной позиции можно с помощью прямой к стартовой точке замкнуть контур. Принцип действий при введении элементов контура Программа обработки детали или технологическая карта открыта. Установить курсор на необходимую позицию ввода. Ввод контура с помощью поддержки контура: Нажать программные клавиши Фрезерование контура", "Контур" и "Новый контур". Ввести в открытое окно ввода имя для контура, к примеру, Kontur_1. Нажать программную клавишу "Применить". Открывается маска ввода для контура, в которой сначала указывается стартовая точка контура. Она обозначается на левой панели навигации символом "+". Нажать программную клавишу "Применить". Ввести отдельные элементы контура направления обработки. Выбрать через программную клавишу элемент контура. Открывается окно ввода "Прямая (к примеру, X)". - ИЛИ Открывается окно ввода "Прямая (к примеру, Y)". - ИЛИ Открывается окно ввода "Прямая (к примеру, XY)". - ИЛИ 1. Новый контур Перенести 2. 2.1 2.2 Перенести 2.3 3 376 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.3 Фрезерование контура Другие функции
