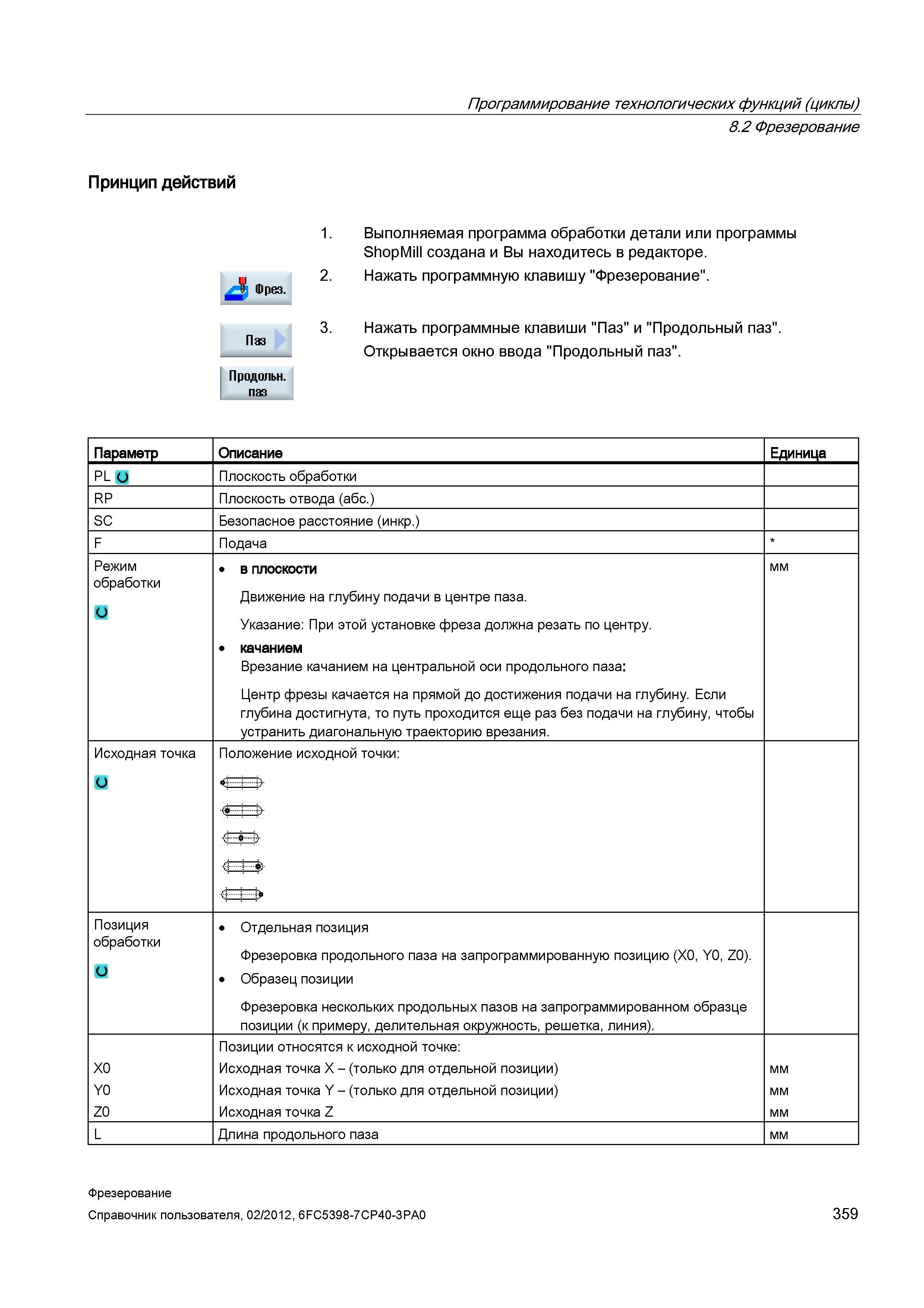

При этой установке фреза должна резать по центру. качанием Врезание качанием на центральной оси продольного паза: Центр фрезы качается на прямой до достижения подачи на глубину. Если глубина достигнута, то путь проходится еще раз без подачи на глубину, чтобы устранить диагональную траекторию врезания. мм Исходная точка Положение исходной точки: Позиция обработки Отдельная позиция Фрезеровка продольного паза на запрограммированную позицию (X0, Y0, Z0). Образец позиции Фрезеровка нескольких продольных пазов на запрограммированном образце позиции (к примеру, делительная окружность, решетка, линия). X0 Y0 Z0 Позиции относятся к исходной точке: Исходная точка X - (только для отдельной позиции) Исходная точка Y - (только для отдельной позиции) Исходная точка Z мм L Длина продольного паза мм Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 359 Программирование технологических функций (циклы) Принцип действий 8.2 Фрезерование Паз Продольн. паз 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". 3. Нажать программные клавиши "Паз" и "Продольный паз". Открывается окно ввода "Продольный паз". Параметр Описание Единица PL О Плоскость обработки RP Плоскость отвода (абс.) SC Безопасное расстояние (инкр.) F Подача Режим обработки в плоскости Движение на глубину подачи в центре паза. Указание:
