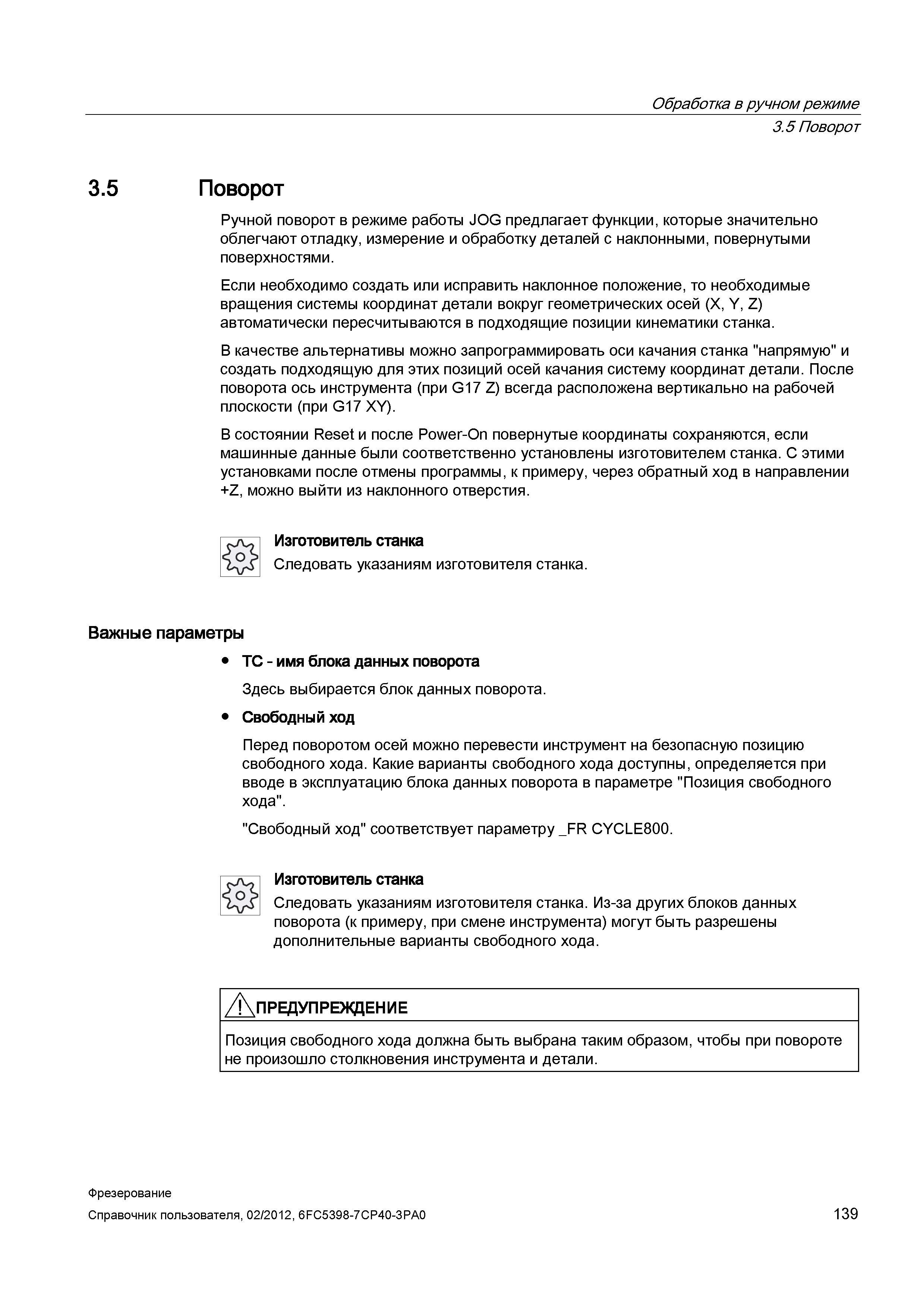

Перед поворотом осей можно перевести инструмент на безопасную позицию свободного хода Обработка на станке с ЧПУ Siemens в ручном режиме _ Какие варианты свободного хода доступны, определяется при вводе в эксплуатацию блока данных поворота в параметре "Позиция свободного хода". "Свободный ход" соответствует параметру _FR CYCLE800. Изготовитель станка Следовать указаниям изготовителя станка. Из-за других блоков данных поворота (к примеру, при смене инструмента) могут быть разрешены дополнительные варианты свободного хода. А\ ПРЕДУПРЕЖДЕНИЕ Позиция свободного хода должна быть выбрана таким образом, чтобы при повороте не произошло столкновения инструмента и детали. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 139 Обработка в ручном режиме 3.5 Поворот 3.5 Поворот Ручной поворот в режиме работы JOG предлагает функции, которые значительно облегчают отладку, измерение и обработку деталей _ с наклонными, повернутыми поверхностями Если необходимо создать или исправить наклонное положение, то необходимые вращения системы координат детали вокруг геометрических осей (X, Y, Z) автоматически пересчитываются в подходящие позиции кинематики станка. В качестве альтернативы можно запрограммировать оси качания станка "напрямую" и создать подходящую для этих позиций осей качания систему координат детали. После поворота ось инструмента (при G17 Z) всегда расположена вертикально на рабочей плоскости (при G17 XY). В состоянии Reset и после Power-On повернутые координаты сохраняются, если машинные данные были соответственно установлены изготовителем станка. С этими установками после отмены программы, к примеру, через обратный ход в направлении +Z, можно выйти из наклонного отверстия. Изготовитель станка Следовать указаниям изготовителя станка. Важные параметры TC - имя блока данных поворота Здесь выбирается блок данных поворота. Свободный ход
