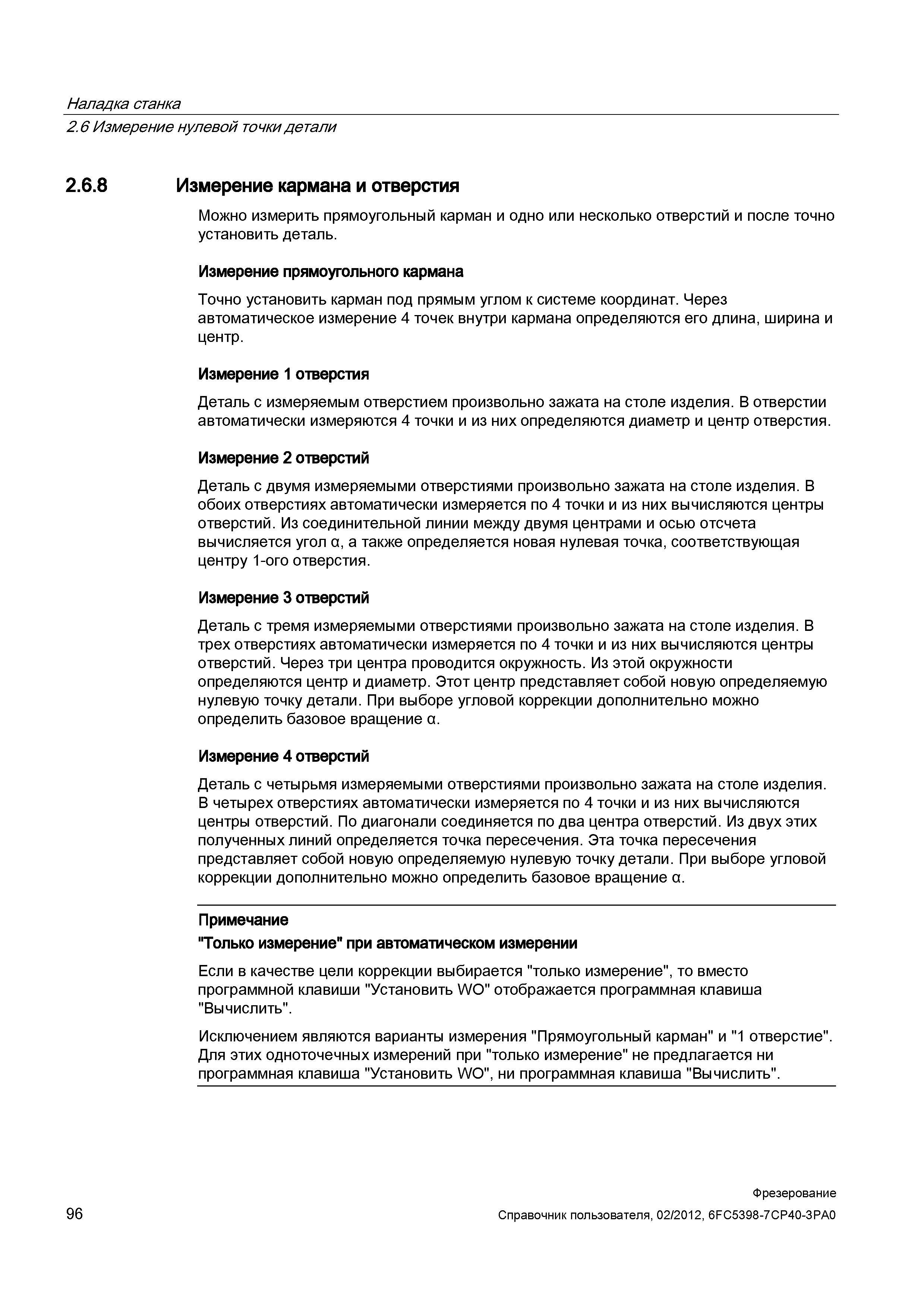

Измерение кармана и отверстия Можно измерить прямоугольный карман и одно или несколько отверстий и после точно установить деталь. Измерение прямоугольного кармана Точно установить карман под прямым углом к системе координат. Через автоматическое измерение 4 точек внутри кармана определяются его длина, ширина и центр. Измерение 1 отверстия Деталь с измеряемым отверстием произвольно зажата на столе изделия. В отверстии автоматически измеряются 4 точки и из них определяются диаметр и центр отверстия. Измерение 2 отверстий Деталь с двумя измеряемыми отверстиями произвольно зажата на столе изделия. В обоих отверстиях автоматически измеряется по 4 точки и из них вычисляются центры отверстий. Из соединительной линии между двумя центрами и осью отсчета вычисляется угол а, а также определяется новая нулевая точка, соответствующая центру 1-ого отверстия. Измерение 3 отверстий Деталь с тремя измеряемыми отверстиями произвольно зажата на столе изделия. В трех отверстиях автоматически измеряется по 4 точки и из них вычисляются центры отверстий. Через три центра проводится окружность. Из этой окружности определяются центр и диаметр. Этот центр представляет собой новую определяемую нулевую точку детали. При выборе угловой коррекции дополнительно можно определить базовое вращение а. Измерение 4 отверстий Деталь с четырьмя измеряемыми отверстиями произвольно зажата на столе изделия. В четырех отверстиях автоматически измеряется по 4 точки и из них вычисляются центры отверстий. По диагонали соединяется по два центра отверстий. Из двух этих полученных линий определяется точка пересечения. Эта точка пересечения представляет собой новую определяемую нулевую точку детали. При выборе угловой коррекции дополнительно можно определить базовое вращение а. Примечание "Только измерение" при автоматическом измерении Если в качестве цели коррекции выбирается "только измерение", то вместо программной клавиши "Установить WO" отображается программная клавиша "Вычислить". Исключением являются варианты измерения "Прямоугольный карман" и "1 отверстие". Для этих одноточечных измерений при "только измерение" не предлагается ни программная клавиша "Установить WO", ни программная клавиша "Вычислить". 96 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали 2.6.8
