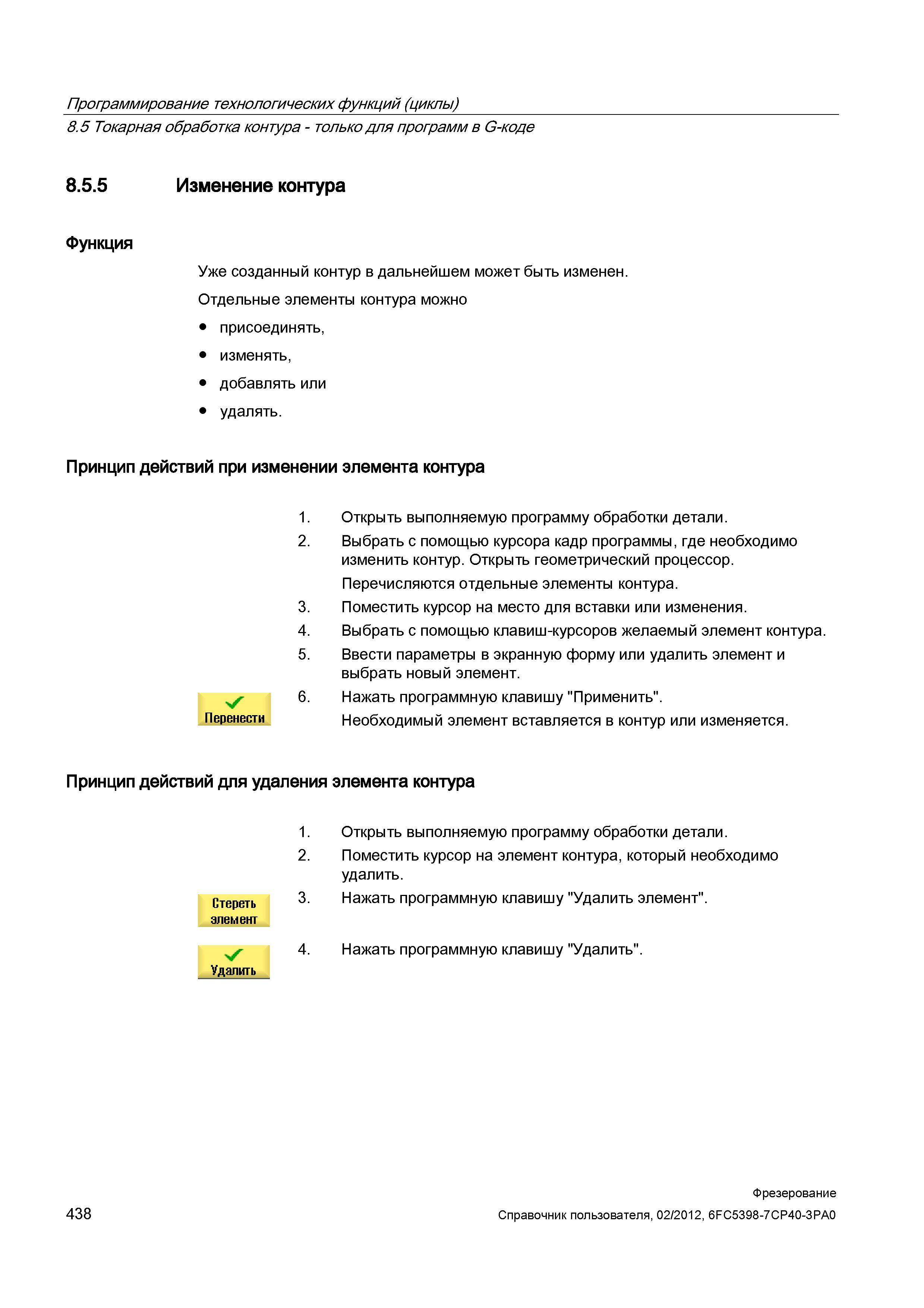

Изменение контура Функция Уже созданный контур в дальнейшем может быть изменен. Отдельные элементы контура можно присоединять, изменять, добавлять или удалять. Принцип действий при изменении элемента контура 1. Открыть выполняемую программу обработки детали. 2. Выбрать с помощью курсора кадр программы, где необходимо изменить контур. Открыть геометрический процессор. Перечисляются отдельные элементы контура. 3. Поместить курсор на место для вставки или изменения. 4. Выбрать с помощью клавиш-курсоров желаемый элемент контура. 5. Ввести параметры в экранную форму или удалить элемент и выбрать новый элемент. 6. Нажать программную клавишу "Применить". Перенести Необходимый элемент вставляется в контур или изменяется. Принцип действий для удаления элемента контура Стереть элемент v' Удалить 1. Открыть выполняемую программу обработки детали. 2. Поместить курсор на элемент контура, который необходимо удалить. 3. Нажать программную клавишу "Удалить элемент". 4. Нажать программную клавишу "Удалить". 438 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.5 Токарная обработка контура - только для программ в G-коде 8.5.5
