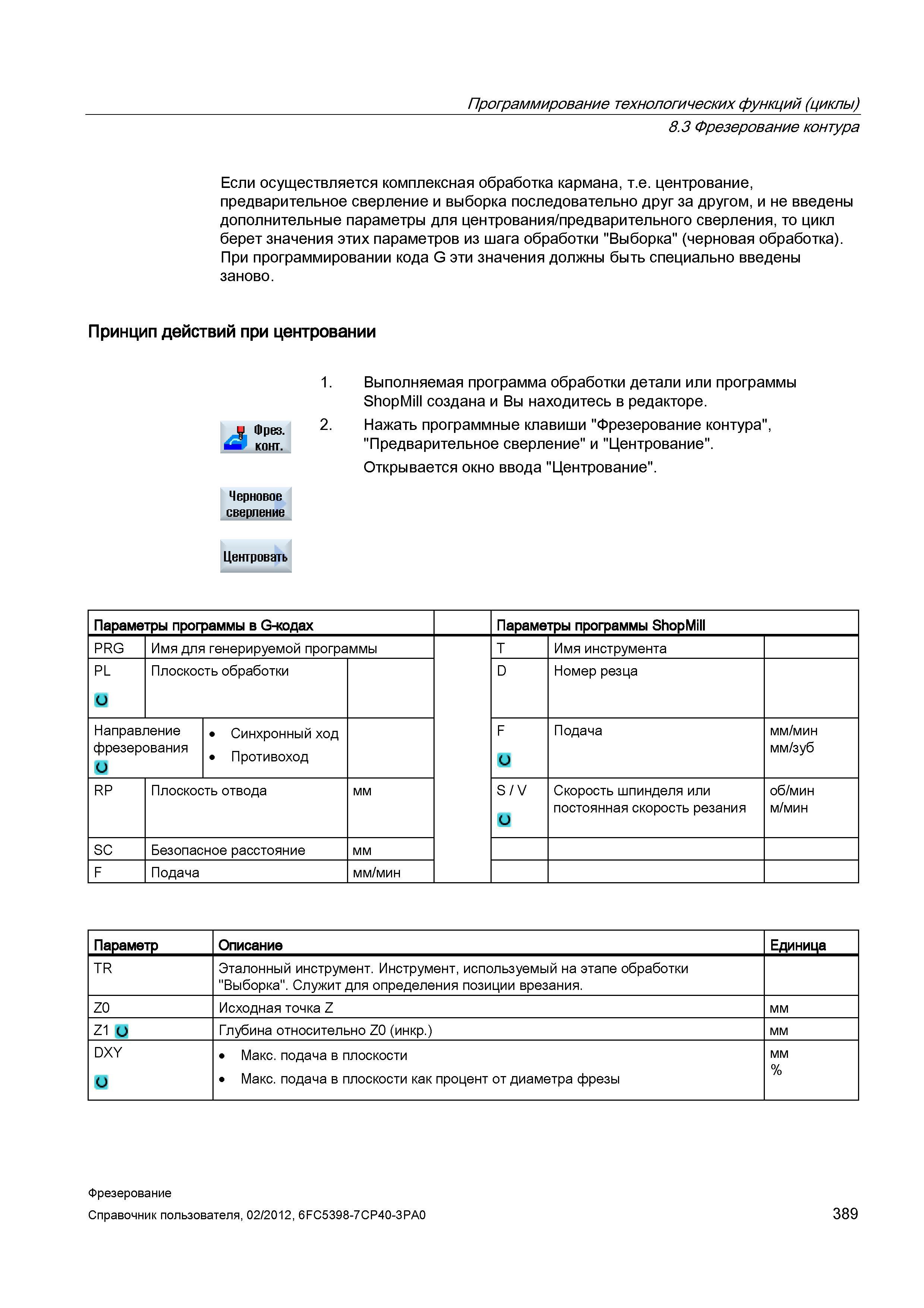

Если осуществляется комплексная обработка кармана, т.е. центрование, предварительное сверление и выборка последовательно друг за другом, и не введены дополнительные параметры для центрования/предварительного сверления, то цикл берет значения этих параметров из шага обработки "Выборка" (черновая обработка). При программировании кода G эти значения должны быть специально введены заново. Принцип действий при центровании Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. Нажать программные клавиши "Фрезерование контура", "Предварительное сверление" и "Центрование". Открывается окно ввода "Центрование". Центровать Параметры программы в G-кодах Параметры программы ShopMill PRG Имя для генерируемой программы T Имя инструмента PL Плоскость обработки D Номер резца Направление фрезерования Синхронный ход Противоход F Подача мм/мин мм/зуб RP Плоскость отвода мм S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин SC Безопасное расстояние мм F Подача мм/мин Параметр Описание Единица TR Эталонный инструмент. Инструмент, используемый на этапе обработки "Выборка". Служит для определения позиции врезания. Z0 Исходная точка Z мм Z1 и Глубина относительно Z0 (инкр.) мм DXY Макс. подача в плоскости мм Макс. подача в плоскости как процент от диаметра фрезы % 1. У Фрез. яш КОНТ. Черновое сверление Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 389 Программирование технологических функций (циклы) 8.3 Фрезерование контура
