С помощью G74 можно выполнить реферирование в программе ЧПУ Синтаксис G74 X10 Y10 Z10 А10 Программирование в своем кадре ЧПУ Значение G74 Вы

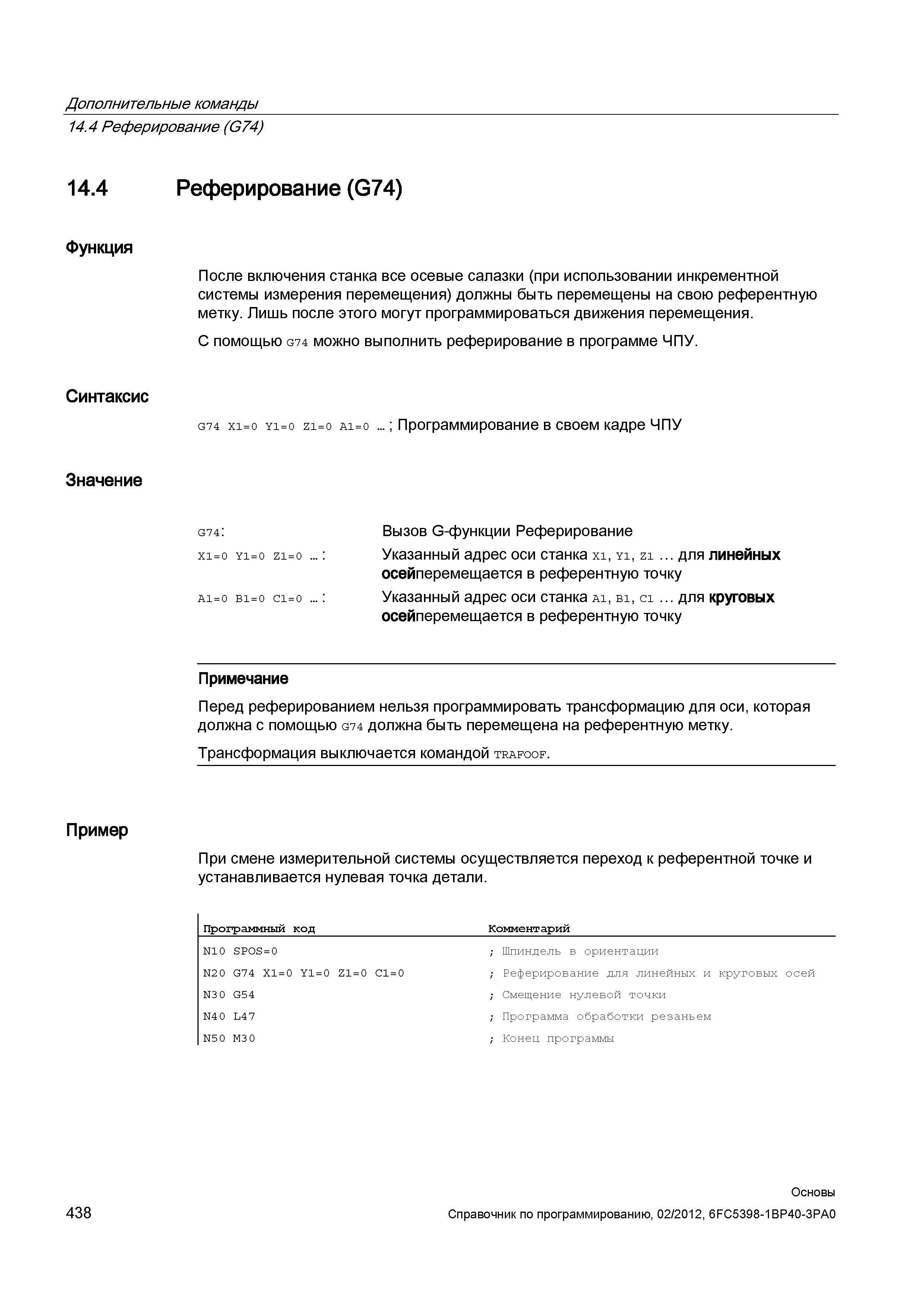

С помощью G74 можно выполнить реферирование в программе ЧПУ. Синтаксис G74 X10 Y10 Z10 А10 Программирование в своем кадре ЧПУ Значение G74 Вызов G-функции Реферирование X10 Y10 Z10 Указанный адрес оси станка X1 Y1 Z1 для линейных осейперемещается в референтную точку А10 B10 C10 Указанный адрес оси станка А1 b1 C1 для круговых осейперемещается в референтную точку Примечание Перед реферированием нельзя программировать трансформацию для оси которая должна с помощью G74 должна быть перемещена на референтную метку. Трансформация выключается командой trafoof. Пример При смене измерительной системы осуществляется переход к референтной точке и устанавливается нулевая точка детали. Программный код Комментарий N10 SP0S0 Шпиндель в ориентации N20 G74 X10 Y10 Z10 C10 Реферирование для линейных и круговых осей N30 G54 Смещение нулевой точки N4 0 L4 7 Программа обработки резаньем N50 M30 Конец программы 438 Основы Дополнительные команды 14.4 Реферирование (G74) 14.4 Реферирование (G74) Функция После включения станка все осевые салазки (при использовании инкрементной системы измерения перемещения) должны быть перемещены на свою референтную метку. Лишь после этого могут программироваться движения перемещения.
