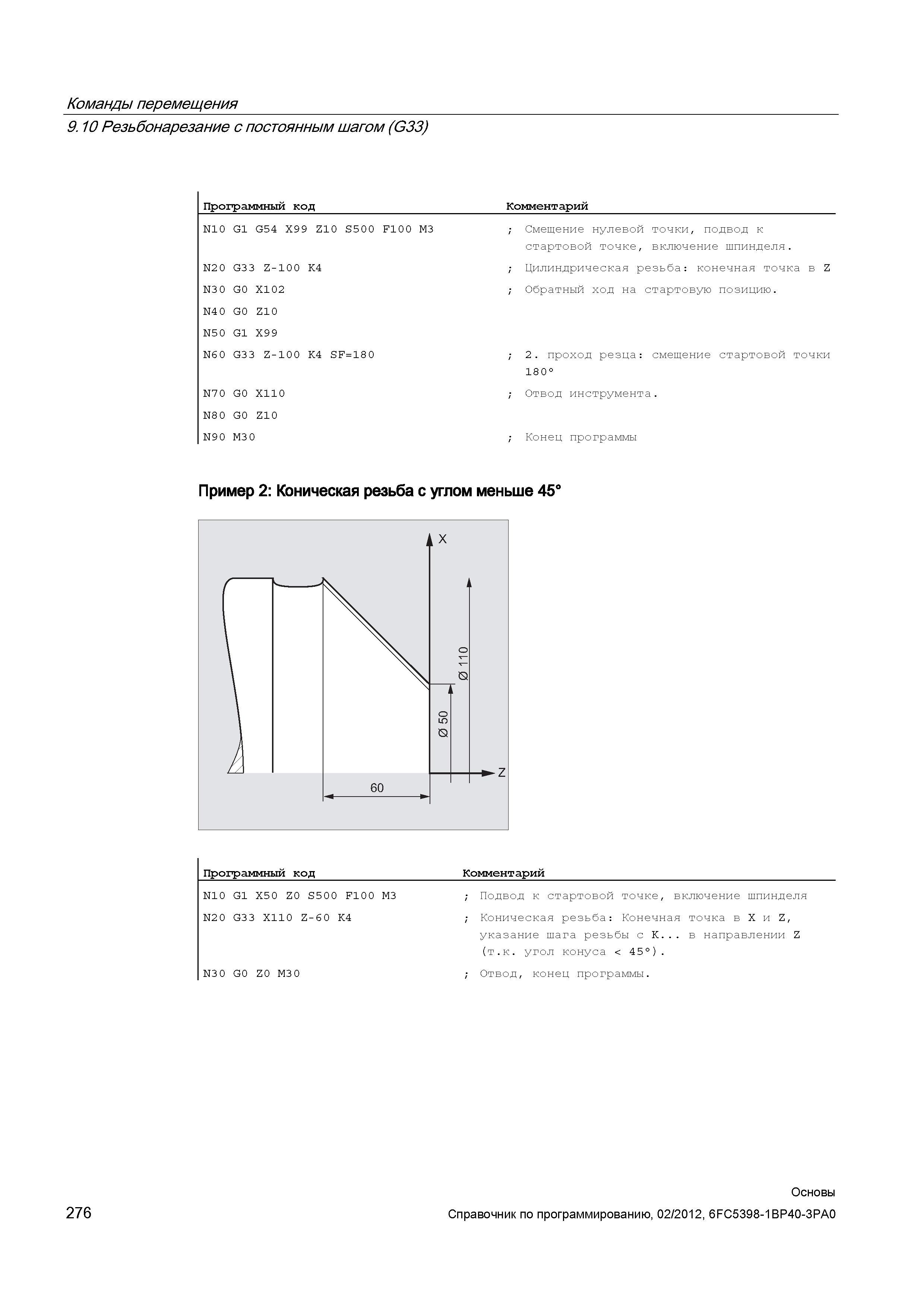

Резьбонарезание с постоянным шагом (G33) Программный код Комментарий Смещение нулевой точки подвод к стартовой точке включение шпинделя Цили

Резьбонарезание с постоянным шагом (G33) Программный код Комментарий Смещение нулевой точки подвод к стартовой точке включение шпинделя. Цилиндрическая резьба конечная точка в Z Обратный ход на стартовую позицию. 2. проход резца смещение стартовой точки 180 Отвод инструмента. Конец программы Пример 2 Коническая резьба с углом меньше 45 Программный код Комментарий N10 G1 X5 0 Z0 S5 0 0 F100 M3 Подвод к стартовой точке включение шпинделя N20 G3 3 X110 Z-60 K4 Коническая резьба Конечная точка в X и Z указание шага резьбы с K... (т.к. угол конуса 45). в направлении Z N30 G0 Z0 M30 Отвод конец программы. 276 Основы Команды перемещения 9.10 N10 G1 G54 X9 9 Z10 S500 F100 M3 N20 G3 3 Z-100 K4 N30 G0 X102 N40 G0 Z10 N50 G1 X99 N60 G3 3 Z-100 K4 SF18 0 N70 G0 X110 N80 G0 Z10 N90 M30
