Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

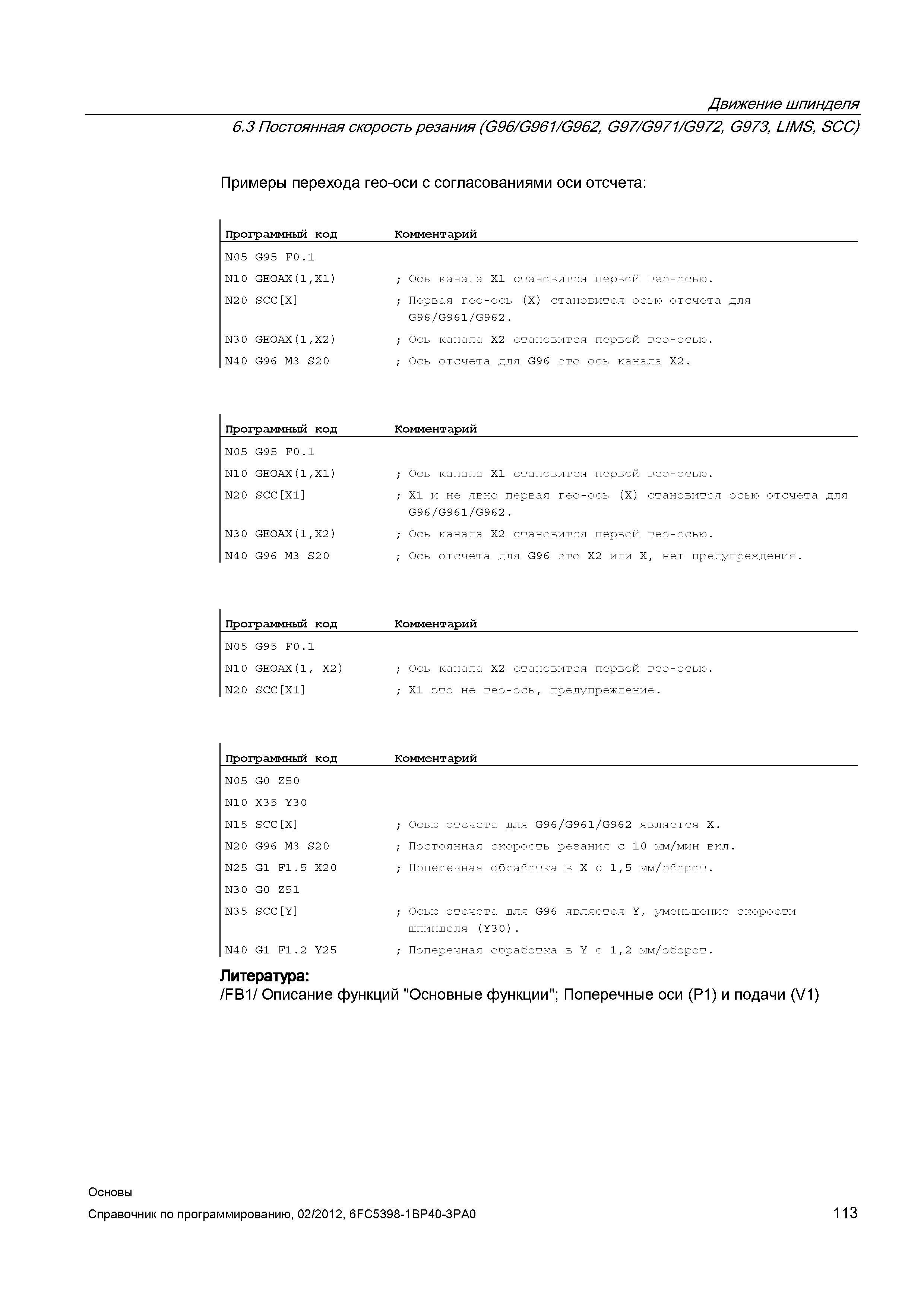

113 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.113 |
|||||
Примеры перехода гео-оси с согласованиями оси отсчета Программный код Комментарий N05 G95 F0 1 N10 GEOAX(1X1) Ось канала X1 становится первоПримеры перехода гео-оси с согласованиями оси отсчета Программный код Комментарий N05 G95 F0.1 N10 GEOAX(1X1) Ось канала X1 становится первой гео-осью. N20 SCC X Первая гео-ось (X) становится осью отсчета для G96 G961 G962. N3 0 GEOAX(1X2) Ось канала X2 становится первой гео-осью. N4 0 G96 M3 S2 0 Ось отсчета для G96 это ось канала X2. Программный код Комментарий N05 G95 F0.1 N10 GEOAX(1X1) Ось канала X1 становится первой гео-осью. N2 0 SCC X1 X1 и не явно первая гео-ось (X) становится осью отсчета для G96 G961 G962. N3 0 GEOAX(1X2) Ось канала X2 становится первой гео-осью. N4 0 G96 M3 S2 0 Ось отсчета для G96 это X2 или X нет предупреждения. Программный код Комментарий N05 G95 F0.1 N10 GEOAX(1 X2) Ось канала X2 становится первой гео-осью. N2 0 SCC X1 X1 это не гео-ось предупреждение. Программный код Комментарий N05 GO Z50 N10 X35 Y3O N15 SCC X Осью отсчета для G96 G961 G962 является X. N2O G96 M3 S2O Постоянная скорость резания с 10 мм/мин вкл. N2 5 G1 F1.5 X2O Поперечная обработка в X с 15 мм/оборот. N3O GO Z51 N35 SCC Y Осью отсчета для G96 является Y уменьшение скорости шпинделя (Y3O). N4O G1 F1.2 Y2 5 Поперечная обработка в Y с 12 мм/оборот. Литература FB1 Описание функций "Основные функции"; Поперечные оси (P1) и подачи (V1) Основы Движение шпинделя 6.3 Постоянная скорость резания (G96 G961 G962 G97 G971 G972 G973 L MS SCC) |
|||||
