Основой большинства программ ЧПУ является чертеж детали с правильным указанием размеров Размеры могут быть указаны как абсолютный или состав

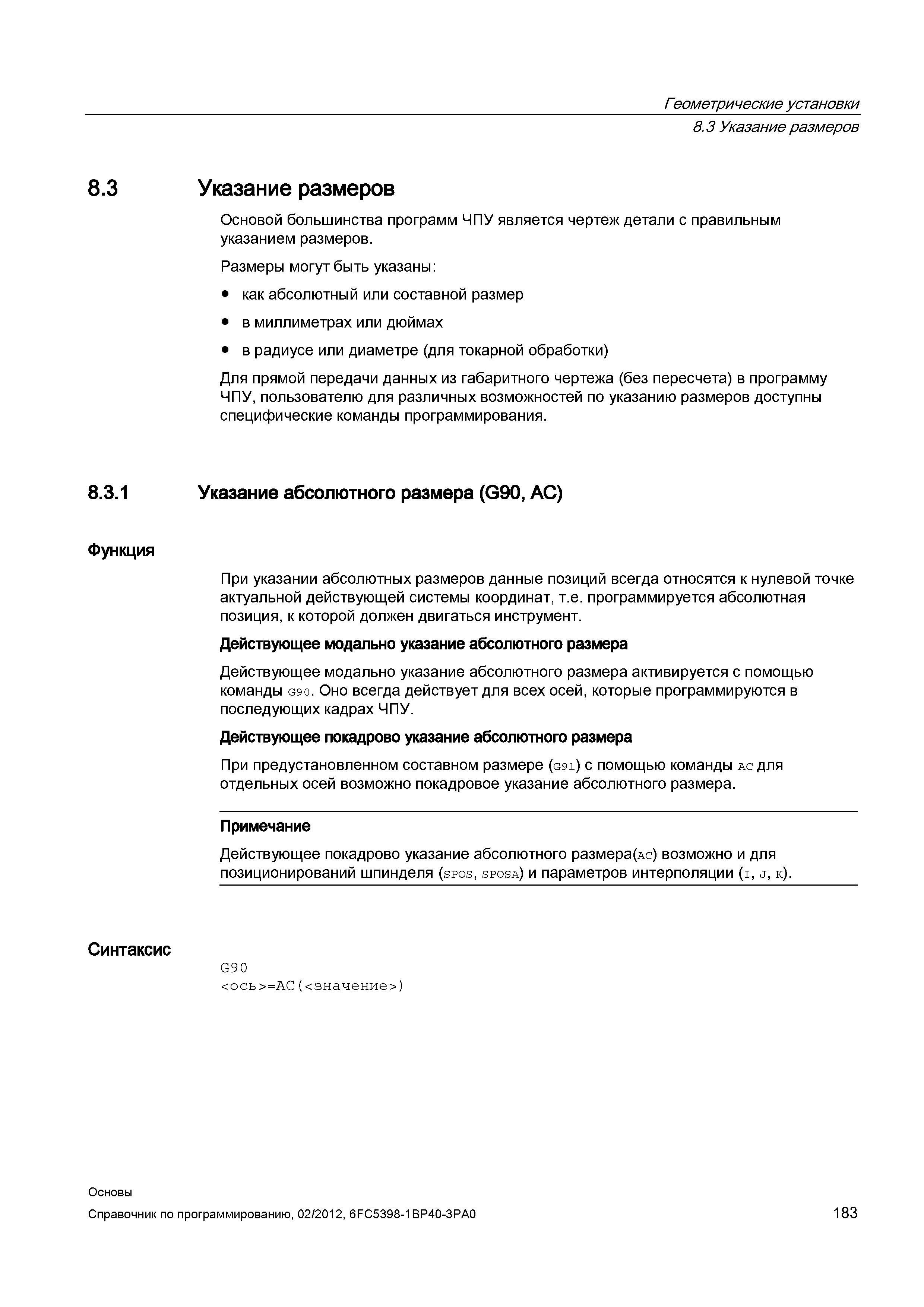

Основой большинства программ ЧПУ является чертеж детали с правильным указанием размеров. Размеры могут быть указаны как абсолютный или составной размер в миллиметрах или дюймах в радиусе или диаметре (для токарной обработки) Для прямой передачи данных из габаритного чертежа (без пересчета) в программу ЧПУ пользователю для различных возможностей по указанию размеров доступны специфические команды программирования. 8.3.1 Указание абсолютного размера (G90 AC) Функция При указании абсолютных размеров данные позиций всегда относятся к нулевой точке актуальной действующей системы координат т.е. программируется абсолютная позиция к которой должен двигаться инструмент. Действующее модально указание абсолютного размера Действующее модально указание абсолютного размера активируется с помощью команды G9 0. Оно всегда действует для всех осей которые программируются в последующих кадрах ЧПУ. Действующее покадрово указание абсолютного размера При предустановленном составном размере (G91) с помощью команды ac для отдельных осей возможно покадровое указание абсолютного размера. Примечание Действующее покадрово указание абсолютного размера(Ас) возможно и для позиционирований шпинделя (sp0s sp0sa) и параметров интерполяции (i j к). Синтаксис G90 осьАС(значение) Основы 183 Геометрические установки 8.3 Указание размеров 8.3 Указание размеров
