Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||

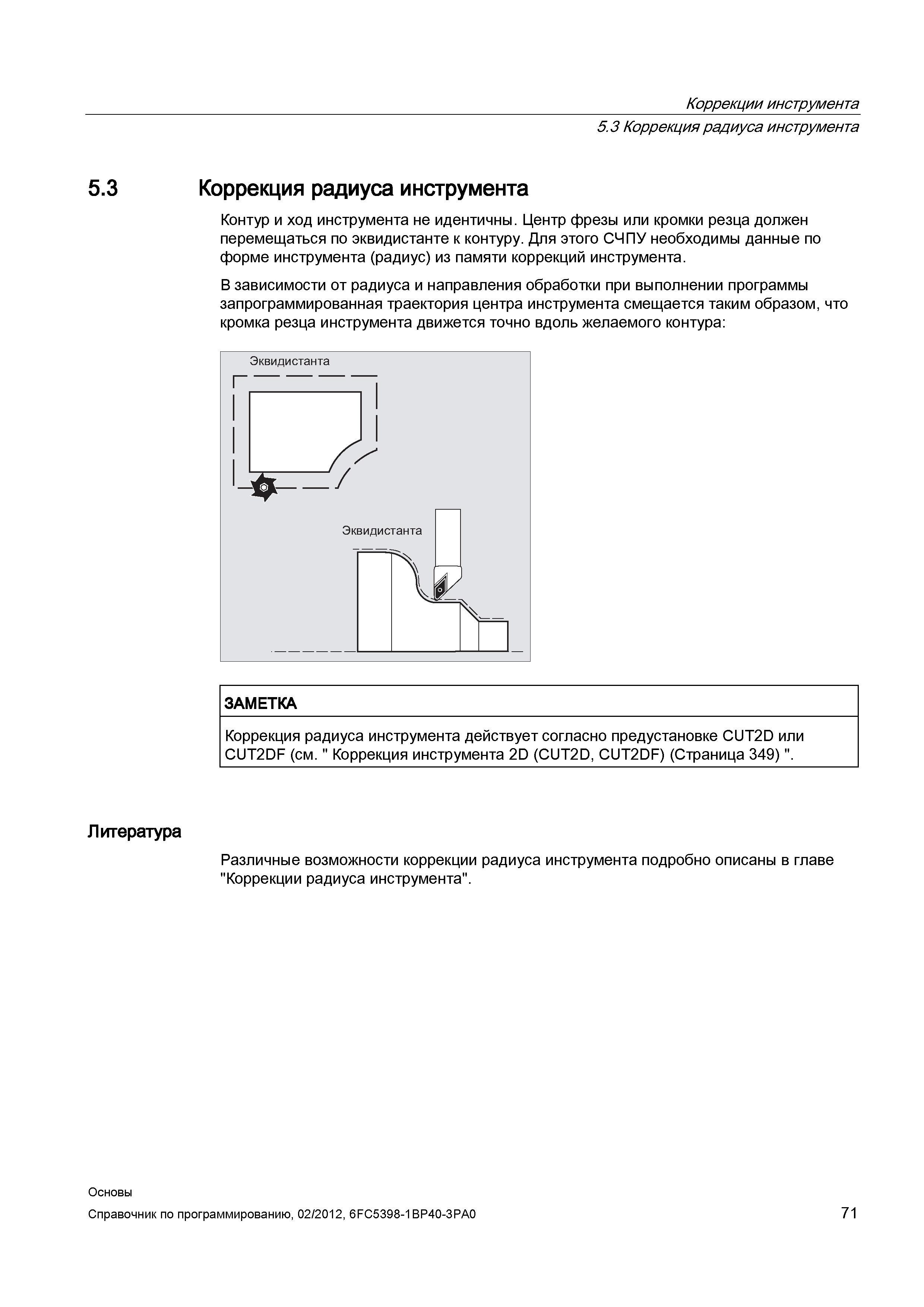

Коррекция радиуса инструмента в ЧПУ Сименс Синумерик 840Д Контур и ход инструмента не идентичны71 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.71 |
|||||
Коррекция радиуса инструмента в ЧПУ Сименс Синумерик 840Д Контур и ход инструмента не идентичны Коррекция радиуса инструмента в ЧПУ Сименс Синумерик 840Д Контур и ход инструмента не идентичны _ Центр фрезы или кромки резца должен перемещаться по эквидистанте к контуру. Для этого СЧПУ необходимы данные по форме инструмента (радиус) из памяти коррекций инструмента. В зависимости от радиуса и направления обработки при выполнении программы запрограммированная траектория центра инструмента смещается таким образом что кромка резца инструмента движется точно вдоль желаемого контура ЗАМЕТКА Коррекция радиуса инструмента действует согласно предустановке CUT2D или CUT2DF (см. " Коррекция инструмента 2D (CUT2D CUT2DF) (Страница 349) ". Литература Различные возможности коррекции радиуса инструмента подробно описаны в главе "Коррекции радиуса инструмента". Основы Коррекции инструмента 5.3 Коррекция радиуса инструмента 5.3 |
|||||
