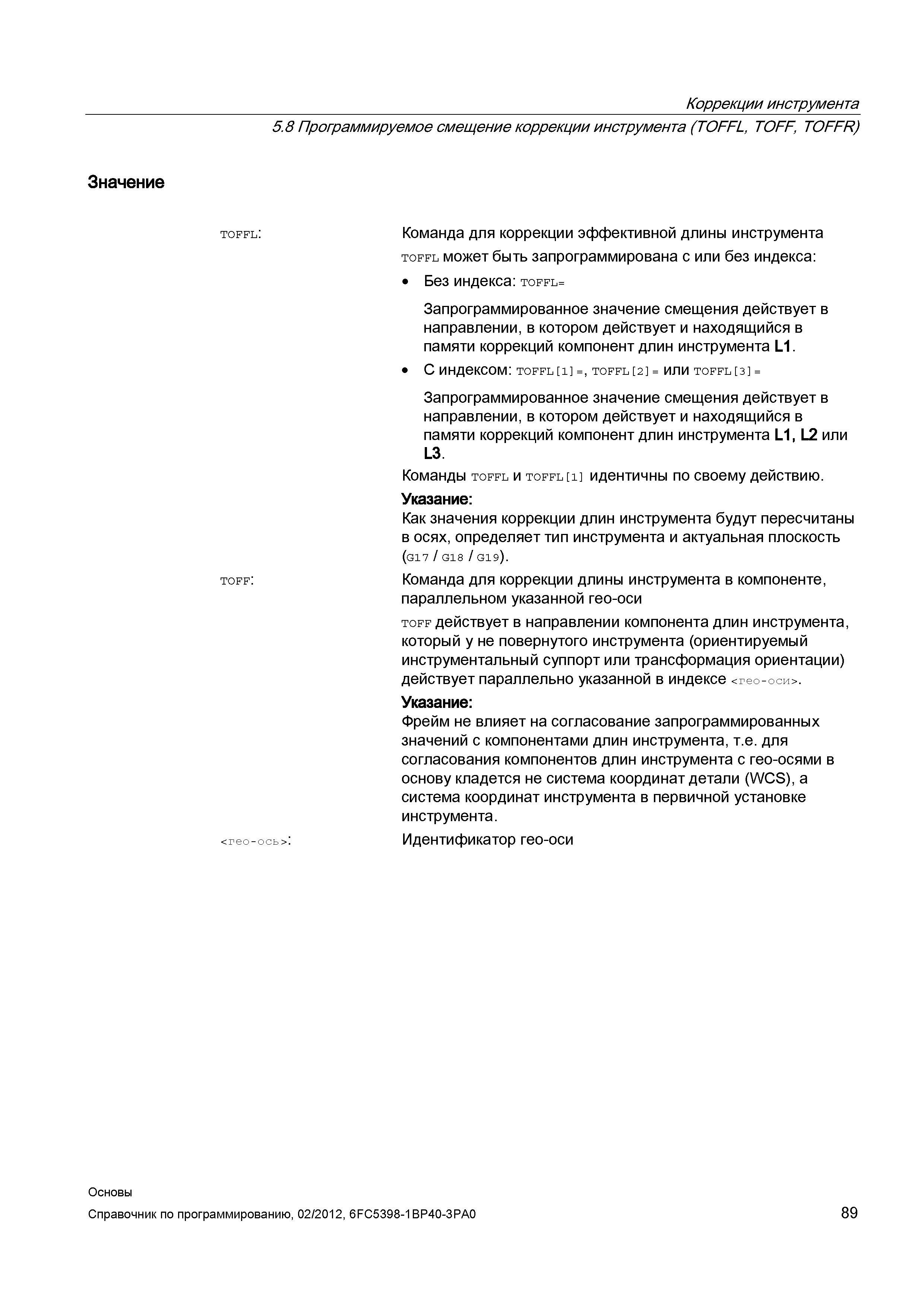

Команда для коррекции длины инструмента в компоненте параллельном указанной гео-оси toff действует в направлении компонента длин инструмента

Команда для коррекции длины инструмента в компоненте параллельном указанной гео-оси toff действует в направлении компонента длин инструмента который у не повернутого инструмента (ориентируемый инструментальный суппорт или трансформация ориентации) действует параллельно указанной в индексе гео-оси. Указание Фрейм не влияет на согласование запрограммированных значений с компонентами длин инструмента т.е. для согласования компонентов длин инструмента с гео-осями в основу кладется не система координат детали (WCS) а система координат инструмента в первичной установке инструмента. Идентификатор гео-оси Основы Коррекции инструмента 5.8 Программируемое смещение коррекции инструмента (TOFFL TOFF TOFFR) Значение toffl toff гео-ось. Команда для коррекции эффективной длины инструмента toffl может быть запрограммирована с или без индекса Без индекса toffl Запрограммированное значение смещения действует в направлении в котором действует и находящийся в памяти коррекций компонент длин инструмента L1. С индексом TOFFL 1 TOFFL 2 или TOFFL 3 Запрограммированное значение смещения действует в направлении в котором действует и находящийся в памяти коррекций компонент длин инструмента L1 L2 или L3. Команды toffl и toffl 1 идентичны по своему действию. Указание Как значения коррекции длин инструмента будут пересчитаны в осях определяет тип инструмента и актуальная плоскость (G17 G18 G19).
