Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

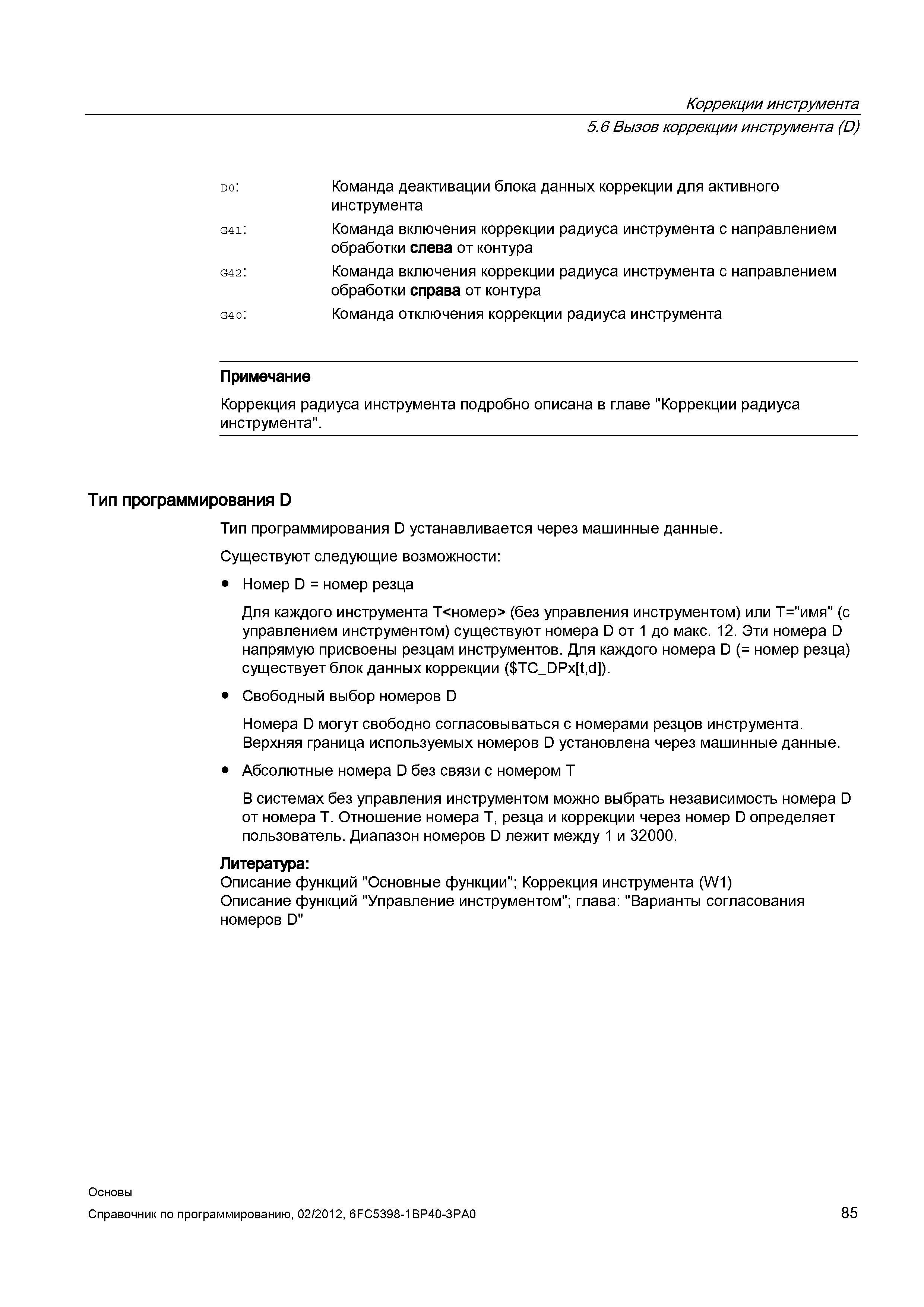

85 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.85 |
|||||
Команда деактивации блока данных коррекции для активного инструмента G41 Команда включения коррекции радиуса инструмента с направлением обраКоманда деактивации блока данных коррекции для активного инструмента G41 Команда включения коррекции радиуса инструмента с направлением обработки слева от контура G42 Команда включения коррекции радиуса инструмента с направлением обработки справа от контура g4o Команда отключения коррекции радиуса инструмента Примечание Коррекция радиуса инструмента подробно описана в главе "Коррекции радиуса инструмента". Тип программирования D Тип программирования D устанавливается через машинные данные. Существуют следующие возможности Номер D номер резца Для каждого инструмента номер (без управления инструментом) или T-'имя" (с управлением инструментом) существуют номера D от 1 до макс. 12. Эти номера D напрямую присвоены резцам инструментов. Для каждого номера D ( номер резца) существует блок данных коррекции ( TCDPx td ). Свободный выбор номеров D Номера D могут свободно согласовываться с номерами резцов инструмента. Верхняя граница используемых номеров D установлена через машинные данные. Абсолютные номера D без связи с номером T В системах без управления инструментом можно выбрать независимость номера D от номера T. Отношение номера T резца и коррекции через номер D определяет пользователь. Диапазон номеров D лежит между 1 и 32000. Литература Описание функций "Основные функции"; Коррекция инструмента (W1) Описание функций "Управление инструментом"; глава "Варианты согласования номеров D" Основы Коррекции инструмента 5.6 Вызов коррекции инструмента (D) do |
|||||
