Интерпретация значения S для мастер-шпинделя при Siemens 840D программировании Если в группе функций G 1 Действующие модально команды

Интерпретация значения S для мастер-шпинделя при Siemens 840D программировании Если в группе функций G 1 Действующие модально команды

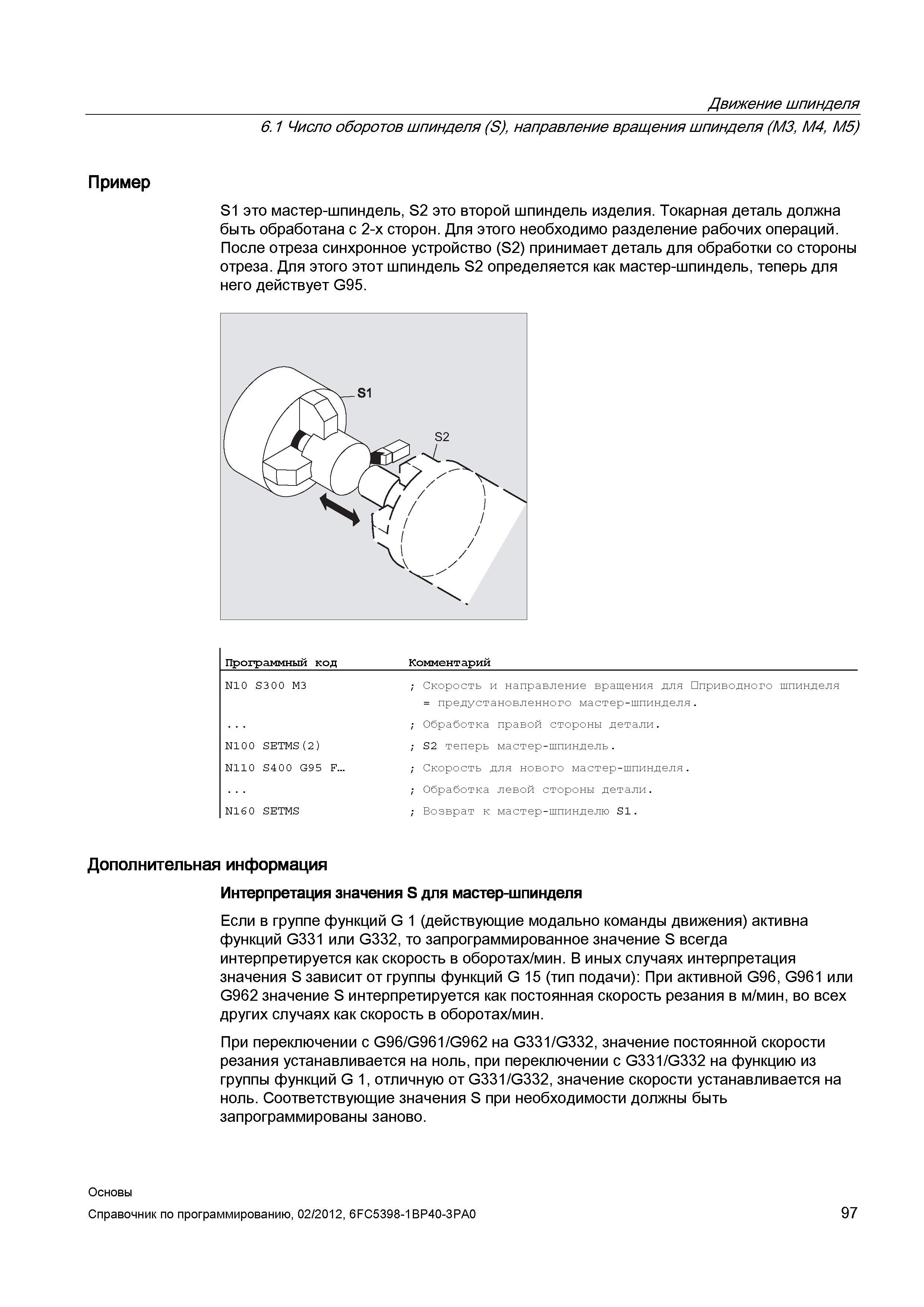

Интерпретация значения S для мастер-шпинделя при Siemens 840D программировании Если в группе функций G 1 Действующие модально команды _ движения активна функций G331 или G332 то запрограммированное значение S всегда интерпретируется как скорость в оборотах мин. В иных случаях интерпретация значения S зависит от группы функций G 15 (тип подачи) При активной G96 G961 или G962 значение S интерпретируется как постоянная скорость резания в м/мин во всех других случаях как скорость в оборотах мин. При переключении с G96 G961 G962 на G331 G332 значение постоянной скорости резания устанавливается на ноль при переключении с G331 G332 на функцию из группы функций G 1 отличную от G331 G332 значение скорости устанавливается на ноль. Соответствующие значения S при необходимости должны быть запрограммированы заново. Основы Движение шпинделя 6.1 Число оборотов шпинделя (S) направление вращения шпинделя (M3 M4 M5) Пример S1 это мастер-шпиндель S2 это второй шпиндель изделия. Токарная деталь должна быть обработана с 2-х сторон. Для этого необходимо разделение рабочих операций. После отреза синхронное устройство (S2) принимает деталь для обработки со стороны отреза. Для этого этот шпиндель S2 определяется как мастер-шпиндель теперь для него действует G95. Программный код Комментарий N10 S300 M3 Скорость и направление вращения для Шприводного шпинделя предустановленного мастер-шпинделя. Обработка правой стороны детали. N10 0 SETMS(2) S2 теперь мастер-шпиндель. N110 S4 0 0 G95 F. Скорость для нового мастер-шпинделя. Обработка левой стороны детали. N16 0 SETMS Возврат к мастер-шпинделю S1. Дополнительная информация
