Фрезерование Указание позиции для точек P1 до P3 в составном размере В составном размере для точек P1 до P3 получаются следующие данные пози Справочник SIEMENS 2012 Программирование 840D sl 828D Основы Стр. 21 0021 Lab2u

Обновлено 2020-04-14 06:49:55

Системы числового программного управления / CNC programming and machining SIEMENS \| Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

21 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.21

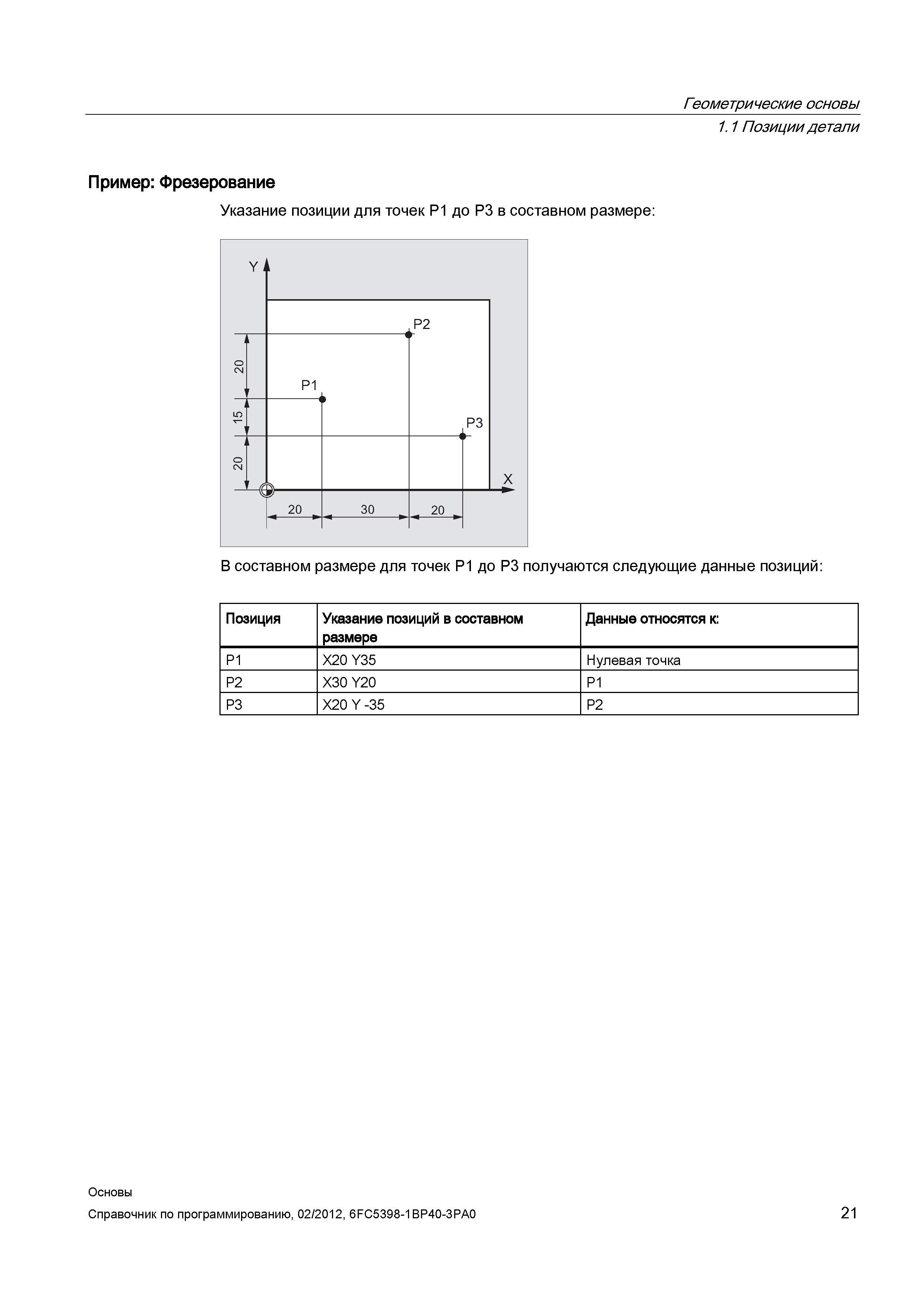

Фрезерование Указание позиции для точек P1 до P3 в составном размере В составном размере для точек P1 до P3 получаются следующие данные пози Фрезерование Указание позиции для точек P1 до P3 в составном размере В составном размере для точек P1 до P3 получаются следующие данные позиций Позиция Указание позиций в составном размере Данные относятся к P1 X20 Y35 Нулевая точка P2 X30 Y20 P1 P3 X20 Y-35 P2 Геометрические основы 1.1 Позиции детали Пример
