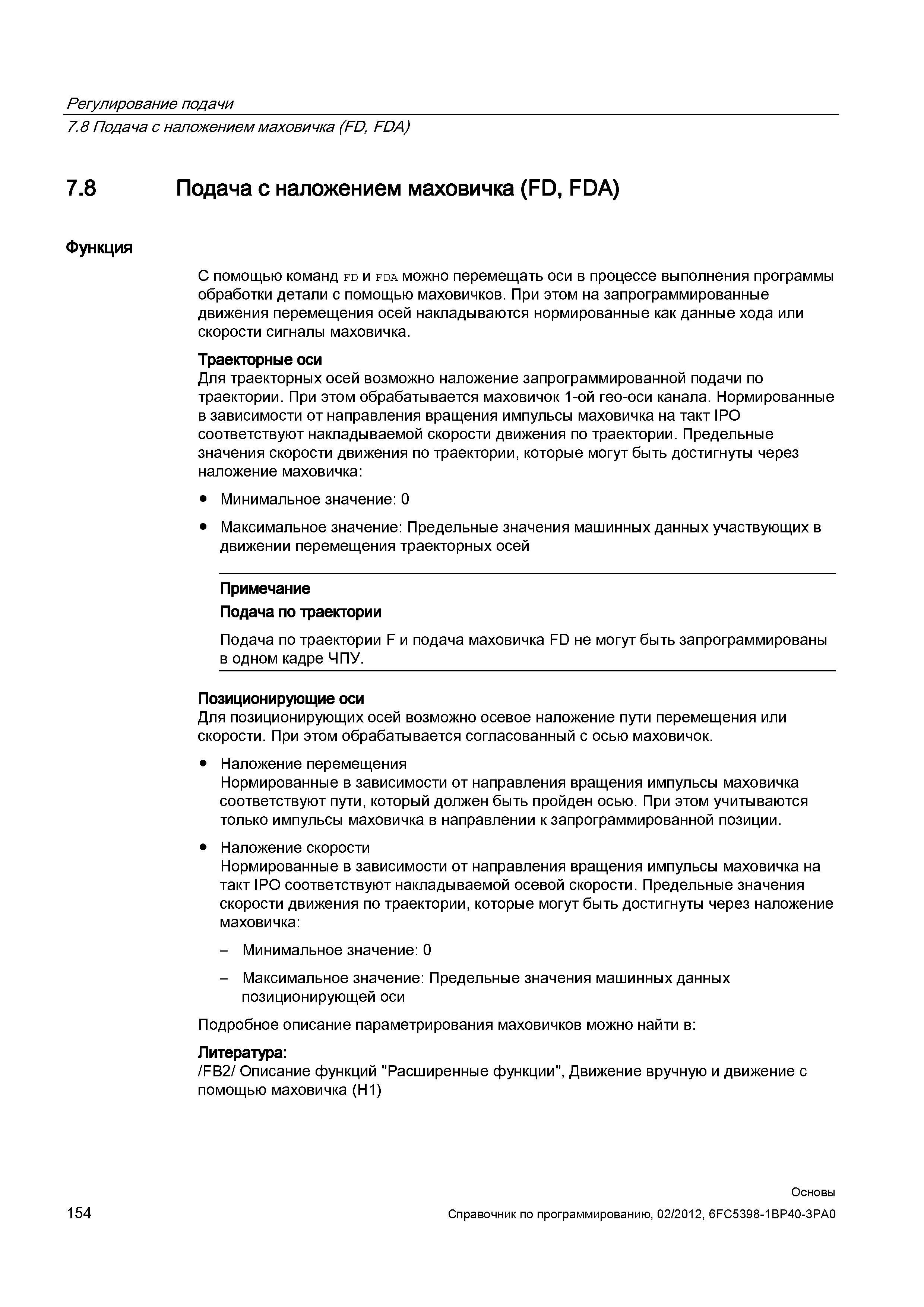

Для траекторных осей возможно наложение запрограммированной подачи по траектории При этом обрабатывается маховичок 1-ой гео-оси канала _ Нормированные в зависимости от направления вращения импульсы маховичка на такт IPO соответствуют накладываемой скорости движения по траектории. Предельные значения скорости движения по траектории которые могут быть достигнуты через наложение маховичка Минимальное значение 0 Максимальное значение Предельные значения машинных данных участвующих в движении перемещения траекторных осей Примечание Подача по траектории Подача по траектории F и подача маховичка FD не могут быть запрограммированы в одном кадре ЧПУ. Позиционирующие оси Для позиционирующих осей возможно осевое наложение пути перемещения или скорости. При этом обрабатывается согласованный с осью маховичок. Наложение перемещения Нормированные в зависимости от направления вращения импульсы маховичка соответствуют пути который должен быть пройден осью. При этом учитываются только импульсы маховичка в направлении к запрограммированной позиции. Наложение скорости Нормированные в зависимости от направления вращения импульсы маховичка на такт IPO соответствуют накладываемой осевой скорости. Предельные значения скорости движения по траектории которые могут быть достигнуты через наложение маховичка - Минимальное значение 0 - Максимальное значение Предельные значения машинных данных позиционирующей оси Подробное описание параметрирования маховичков можно найти в Литература FB2 Описание функций "Расширенные функции" Движение вручную и движение с помощью маховичка (H1) 154 Основы Регулирование подачи 7.8 Подача с наложением маховичка (FD FDA) 7.8 Подача с наложением маховичка (FD FDA) Функция С помощью команд fd и fda можно перемещать оси в процессе выполнения программы обработки детали с помощью маховичков. При этом на запрограммированные движения перемещения осей накладываются нормированные как данные хода или скорости сигналы маховичка. Траекторные оси
