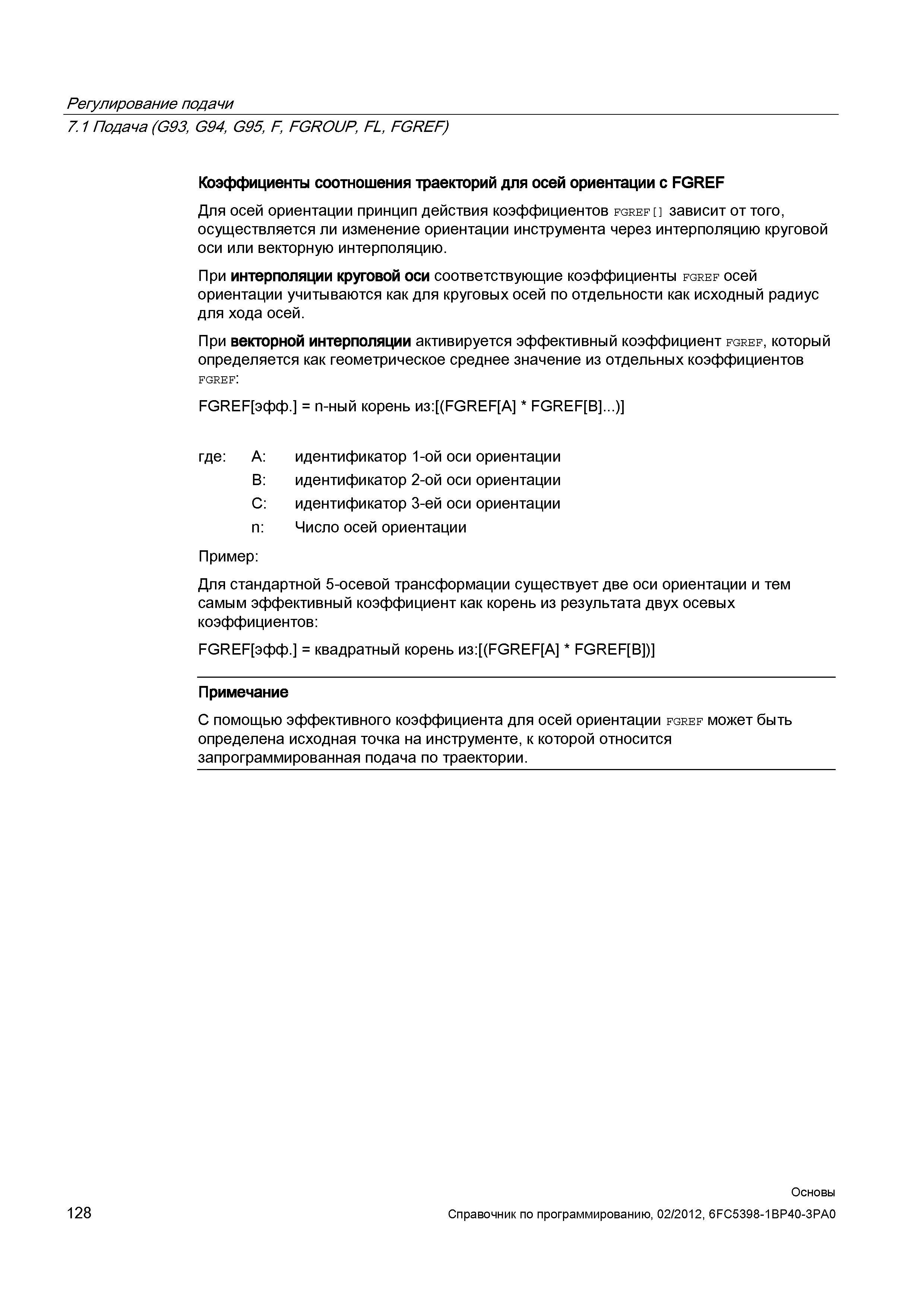

Для осей ориентации принцип действия коэффициентов fgref зависит от того осуществляется ли изменение ориентации инструмента через интерполяцию круговой оси или векторную интерполяцию. При интерполяции круговой оси соответствующие коэффициенты fgref осей ориентации учитываются как для круговых осей по отдельности как исходный радиус для хода осей. При векторной интерполяции активируется эффективный коэффициент fgref который определяется как геометрическое среднее значение из отдельных коэффициентов fgref FGREF эфф. n-ный корень из (FGREF A FGREF B ) где A идентификатор 1-ой оси ориентации B идентификатор 2-ой оси ориентации C идентификатор 3-ей оси ориентации n Число осей ориентации Пример Для стандартной 5-осевой трансформации существует две оси ориентации и тем самым эффективный коэффициент как корень из результата двух осевых коэффициентов FGREF эфф. квадратный корень из (FGREF A FGREF B ) Примечание С помощью эффективного коэффициента для осей ориентации fgref может быть определена исходная точка на инструменте к которой относится запрограммированная подача по траектории. 128 Основы Регулирование подачи 7 1 Подача (G93 G94 G95 F FGROUP FL FGREF) Коэффициенты соотношения траекторий для осей ориентации с FGREF
