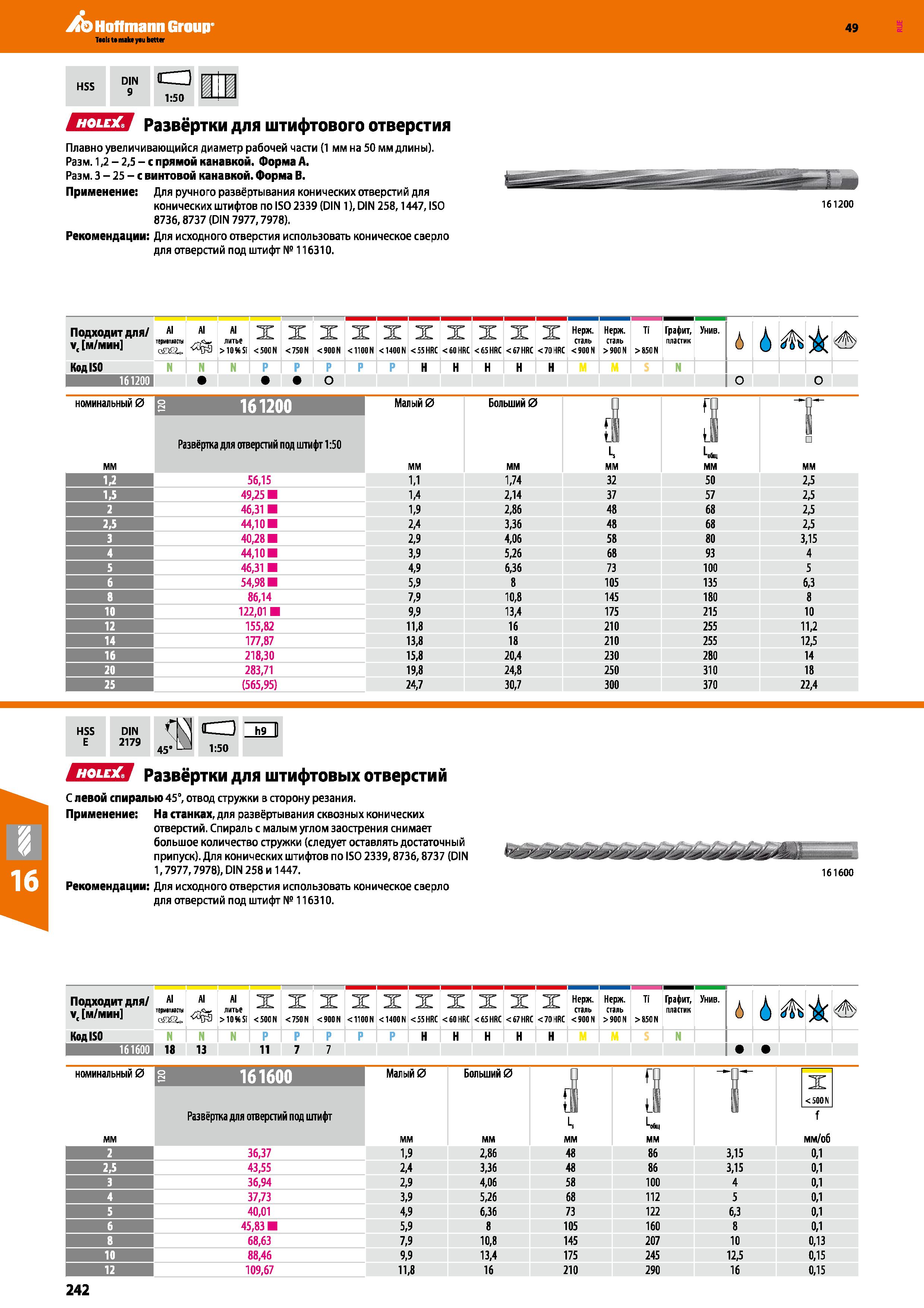

ЛЬ Hoffmann Group 49 ЕЗЕЯ Развёртки для штифтового отверстия Плавно увеличивающийся диаметр рабочей части (1 мм на 50 мм длины). Разм. 1,2 - 2,5 - с прямой канавкой. Форма А. Разм. 3 - 25 - с винтовой канавкой. Форма В. Применение: Для ручного развёртывания конических отверстий для конических штифтов по ISO 2339 (DIN 1), DIN 258,1447, ISO 8736,8737 (DIN 7977,7978). Рекомендации: Для исходного отверстия использовать коническое сверло для отверстий под штифт № 116310. 161200 Подходит для Vc м/мин Al тсршшпы с , Al литье > 10WST X < 50C N X < 750 N X < 900 N X < 1100 N X <1400 N X <55 HRC X < 60 HRC X <65 HRC X <67 HRC X <70 HRC Нержавеющая сталь <900 N Нержавеющая сталь >900 N Ti > 850 N Графит, пластик Унив. 6 6 Код ISO N Гпм N P H N 161200 О номинальный 0 161200 Малый 0 Больший 0 мм Развёртка для отверстий под штифт 1:50 мм L, мм , kfiui ММ S мм U 56,15 1,1 1,74 32 50 2,5 1,5 49,25 1,4 2,14 37 57 2,5 2 46,31 1,9 2,86 48 68 2,5 2,5 44,10 2,4 3,36 48 68 2,5 3 40,28 2,9 4,06 58 80 3,15 4 44,10 3,9 5,26 68 93 4 5 46,31 4,9 6,36 73 100 5 6 54,98 5,9 8 105 135 6,3 86,14 7,9 10,8 145 180 8 10 122,01 9,9 13,4 175 215 10 12 155,82 11,8 16 210 255 11,2 14 177,87 13,8 18 210 255 12,5 16 218,30 15,8 20,4 230 280 14 20 283,71 19,8 24,8 250 310 18 25 (565,95) 24,7 30,7 300 370 22,4 HSS Е DIN 2179 CD "Ml 45’ 1:50 ЙЗ ТИ Развёртки для штифтовых отверстий С левой спиралью 45°, отвод стружки в сторону резания. Применение: На станках, для развёртывания сквозных конических отверстий. Спираль с малым углом заострения снимает большое количество стружки (следует оставлять достаточный припуск). Для конических штифтов по ISO 2339,8736,8737 (DIN 1,7977,7978), DIN 258 и 1447. Рекомендации: Для исходного отверстия использовать коническое сверло для отверстий под штифт № 116310. 161600 Подходит для Vc м/мин Al термопласты оЕШ AI Al литье >1016 SI X < 500 N X < 750 N X < 900 N X < 1100 N X <1400 N X < 55 HRC X < 60 HRC X < 65 HRC X < 67 HRC X < 70 HRC Нержавеющая сталь <900 N Нержавеющая сталь >900N Ti Графит, пластик > 850 N Унив. 6 А Код ISO N пг1 Р Р Н S 1 N 161600 18 13 11 7 7 номинальный 0 161600 Малый 0 мм Больший 0 мм & к мм з ММ 1 Г Развёртка для отверстий под штифт 36,37 1,9 2,86 48 86 3,15 43,55 2,4 3,36 48 86 3,15 36,94 2,9 4,06 58 100 4 37,73 3,9 5,26 68 112 5 40,01 4,9 6,36 73 122 6,3 45,83 5,9 8 105 160 8 68,63 7,9 10,8 145 207 10 88,46 9,9 13,4 175 245 12,5 109,67 11,8 16 210 290 16 f мм/об 0,1 0,1 0,1 0,1 0,1 0,1 0,13 0,15 0,15 242
