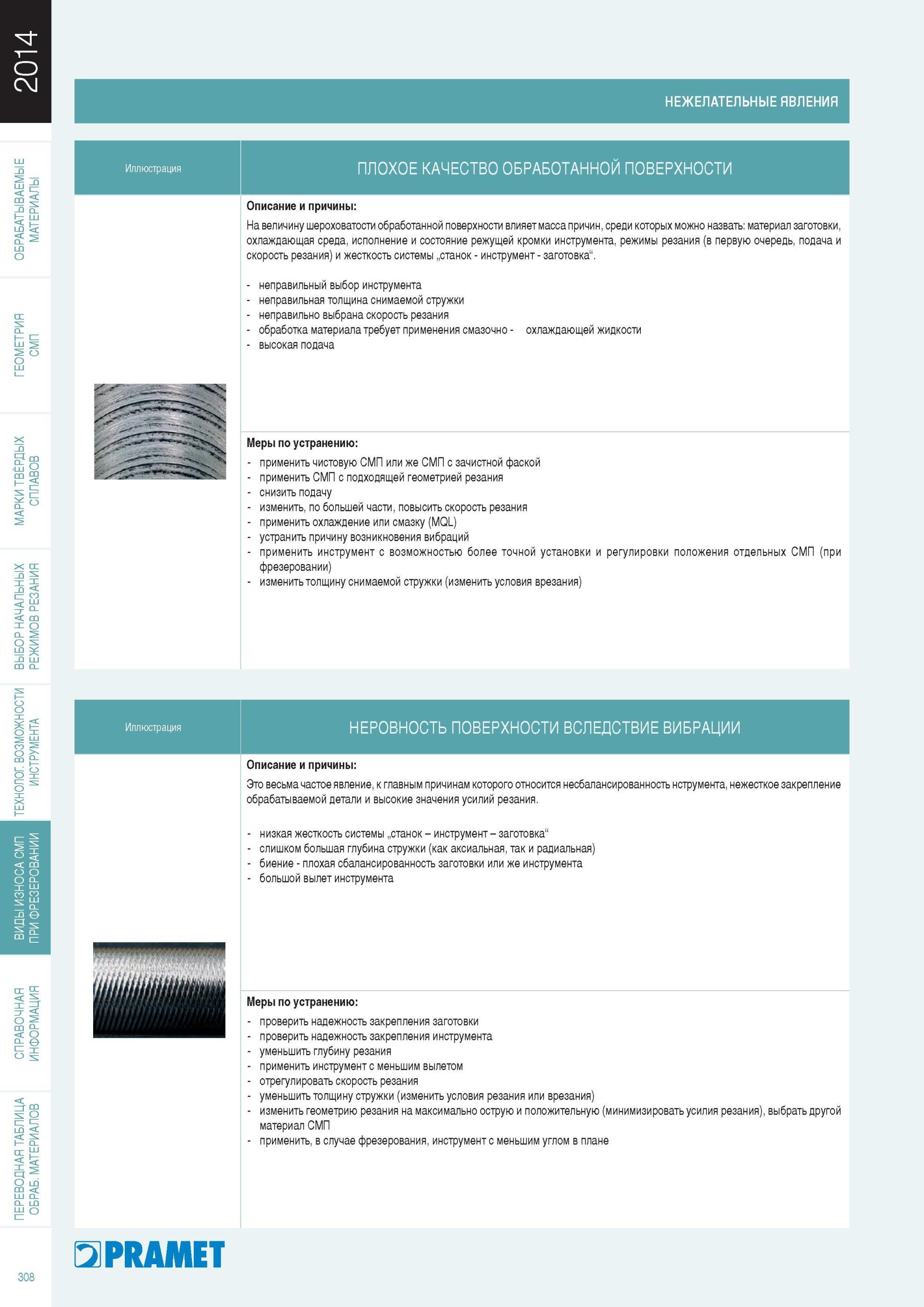

309 Каталог PRAMET 2014 Фрезерование Фрезы Сменные режущие пластины Стр.308

Каталог PRAMET 2014 Фрезерование Стр. 308 0309 Lab2u

НЕЖЕЛАТЕЛЬНЫЕ ЯВЛЕНИЯ Иллюстрация ПЛОХОЕ КАЧЕСТВО ОБРАБОТАННОЙ ПОВЕРХНОСТИ Описание и причины На величину шероховатости обработанной поверхности влияет масса причин, среди которых можно назвать материал заготовки, охлаждающая среда, исполнение и состояние режущей кромки инструмента, режимы резания (в первую очередь, подача и скорость резания) и жесткость системы „станок - инструмент - заготовка". - неправильный выбор инструмента - неправильная толщина снимаемой стружки - неправильно выбрана скорость резания - обработка материала требует применения смазочно - охлаждающей жидкости - высокая подача Меры по устранению - применить чистовую СМП или же СМП с зачистной фаской - применить СМП с подходящей геометрией резания - снизить подачу - изменить, по большей части, повысить скорость резания - применить охлаждение или смазку (MQL) - устранить причину возникновения вибраций - применить инструмент с возможностью более точной установки и регулировки положения отдельных СМП (при фрезеровании) - изменить толщину снимаемой стружки (изменить условия врезания) Иллюстрация НЕРОВНОСТЬ ПОВЕРХНОСТИ ВСЛЕДСТВИЕ ВИБРАЦИИ Описание и причины Это весьма частое явление, к главным причинам которого относится несбалансированность нструмента, нежесткое закрепление обрабатываемой детали и высокие значения усилий резания. - низкая жесткость системы „станок - инструмент - заготовка" - слишком большая глубина стружки (как аксиальная, так и радиальная) - биение - плохая сбалансированность заготовки или же инструмента - большой вылет инструмента Меры по устранению - проверить надежность закрепления заготовки - проверить надежность закрепления инструмента - уменьшить глубину резания - применить инструмент с меньшим вылетом - отрегулировать скорость резания - уменьшить толщину стружки (изменить условия резания или врезания) - изменить геометрию резания на максимально острую и положительную (минимизировать усилия резания), выбрать другой материал СМП - применить, в случае фрезерования, инструмент с меньшим углом в плане PRAMET 308 НЕЖЕЛАТЕЛЬНЫЕ ЯВЛЕНИЯ Иллюстрация ПЛОХОЕ КАЧЕСТВО ОБРАБОТАННОЙ ПОВЕРХНОСТИ Описание и причины На величину шероховатости обработанной поверхности вли
