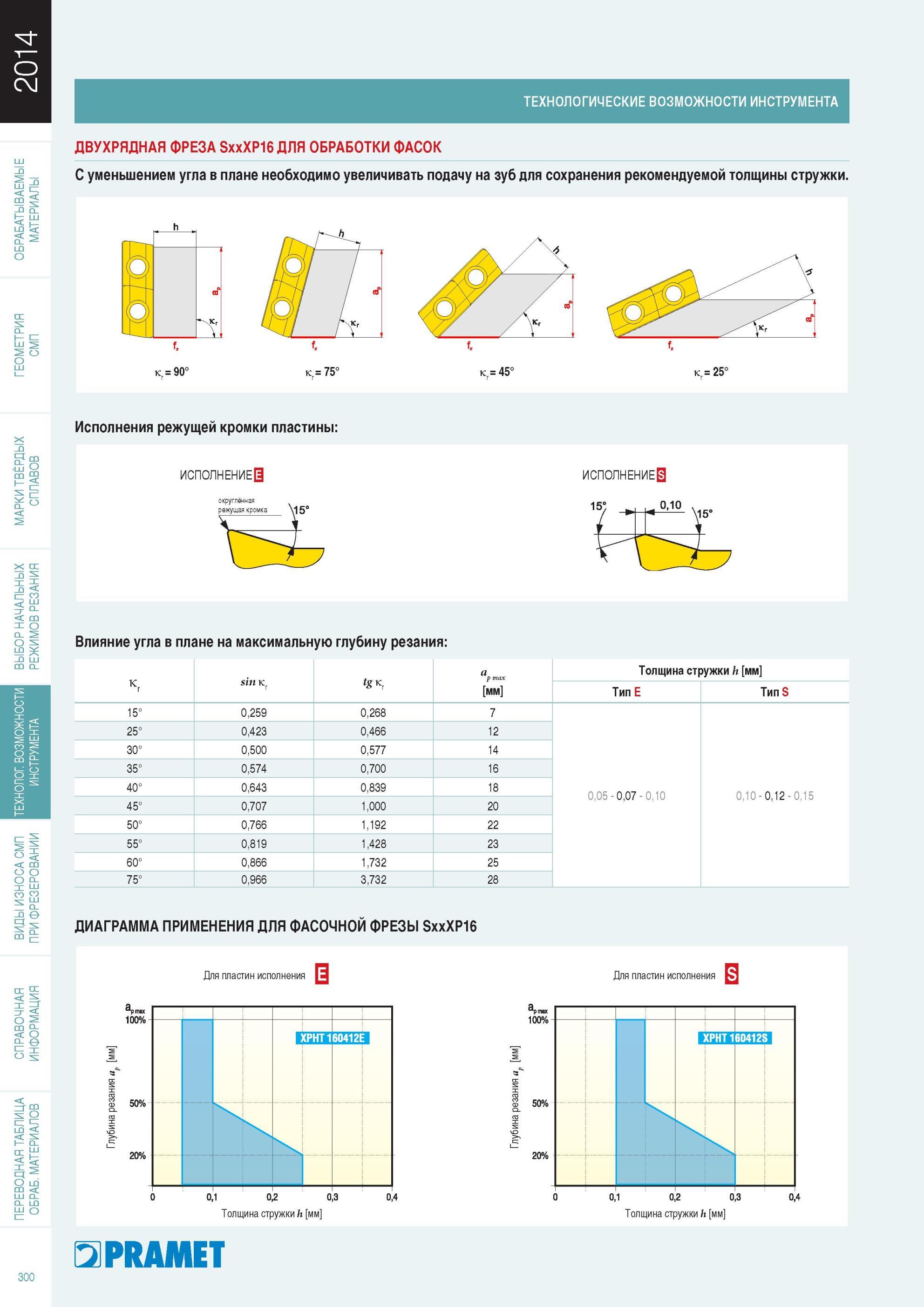

ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ ИНСТРУМЕНТА ДВУХРЯДНАЯ ФРЕЗА SxxXP16 ДЛЯ ОБРАБОТКИ ФАСОК С уменьшением угла в плане необходимо увеличивать подачу на зуб для сохранения рекомендуемой толщины стружки. Kr = 90° Kr = 75° Kr = 45° кг = 25° Исполнения режущей кромки пластины округлённая режущая кромка 5° Влияние угла в плане на максимальную глубину резания к r sin кг tg Kr а Толщина стружки h мм мм Тип E Тип S 15° 0,259 0,268 7 25° 0,423 0,466 12 30° 0,500 0,577 14 35° 0,574 0,700 16 40° 0,643 0,839 18 0,05 - 0,07 - 0,10 0,10 - 0,12 - 0,15 45° 0,707 1,000 20 50° 0,766 1,192 22 55° 0,819 1,428 23 60° 0,866 1,732 25 75° 0,966 3,732 28 ДИАГРАММА ПРИМЕНЕНИЯ ДЛЯ ФАСОЧНОЙ ФРЕЗЫ SxxXP16 Для пластин исполнения E Для пластин исполнения S 0,1 0,2 0,3 0,4 Толщина стружки h мм 0,1 0,2 0,3 0,4 Толщина стружки h мм PRAMET 300 Глубина резания a мм Глубина резания a мм ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ ИНСТРУМЕНТА ДВУХРЯДНАЯ ФРЕЗА SxxXP16 ДЛЯ ОБРАБОТКИ ФАСОК С уменьшением угла в плане необходимо увеличивать подачу на зуб
