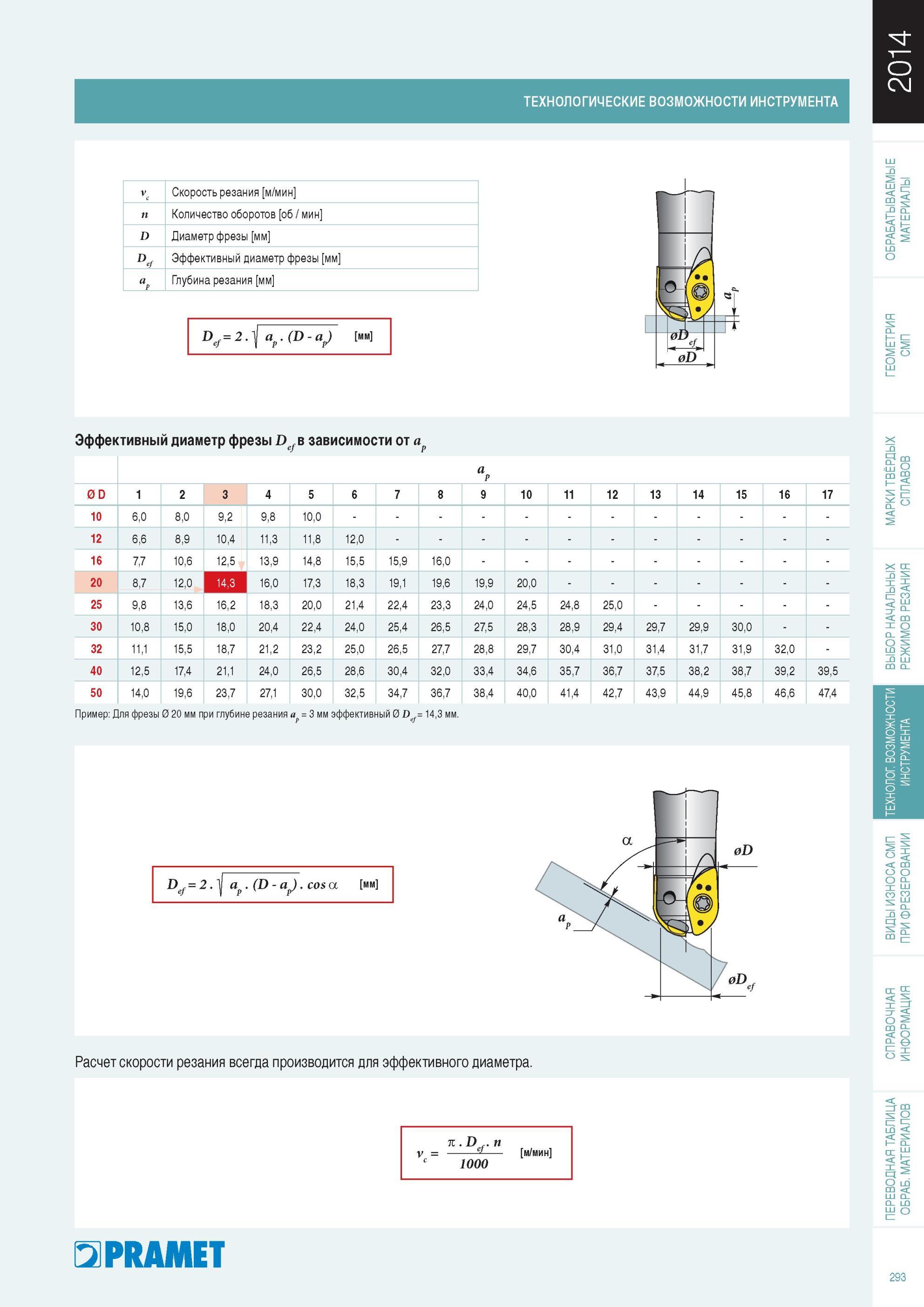

294 Каталог PRAMET 2014 Фрезерование Фрезы Сменные режущие пластины Стр.293

Каталог PRAMET 2014 Фрезерование Стр. 293 0294 Lab2u

ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ ИНСТРУМЕНТА Vc Скорость резания м/мин n Количество оборотов об / мин D Диаметр фрезы мм D/ Эффективный диаметр фрезы мм a p Глубина резания мм De/ = 2 1 ap (D - ap) мм Эффективный диаметр фрезы D в зависимости от ар 0 D 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 10 6,0 8,0 9,2 9,8 10,0 12 6,6 8,9 10,4 11,3 11,8 12,0 - 16 7,7 10,6 12,5 13,9 14,8 15,5 15,9 16,0 - 20 8,7 12,0 14,3 16,0 17,3 18,3 19,1 19,6 19,9 20,0 - 25 9,8 13,6 16,2 18,3 20,0 21,4 22,4 23,3 24,0 24,5 24,8 25,0 - 30 10,8 15,0 18,0 20,4 22,4 24,0 25,4 26,5 27,5 28,3 28,9 29,4 29,7 29,9 30,0 32 11,1 15,5 18,7 21,2 23,2 25,0 26,5 27,7 28,8 29,7 30,4 31,0 31,4 31,7 31,9 32,0 - 40 12,5 17,4 21,1 24,0 26,5 28,6 30,4 32,0 33,4 34,6 35,7 36,7 37,5 38,2 38,7 39,2 39,5 50 14,0 19,6 23,7 27,1 30,0 32,5 34,7 36,7 38,4 40,0 41,4 42,7 43,9 44,9 45,8 46,6 47,4 Пример Для фрезы 0 20 мм при глубине резания а и эффективный 0 D = 14,3 мм. Расчет скорости резания всегда производится для эффективного диаметра. PRAMET а p 293 D , = 2. 1 a (D - a ). cos a мм ef p p' p D f. n v = м/мин c 1000 ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ ИНСТРУМЕНТА Vc Скорость резания м/мин n Количество оборотов об / мин D Диаметр фрезы мм D/ Эффективный диаметр фрезы мм
