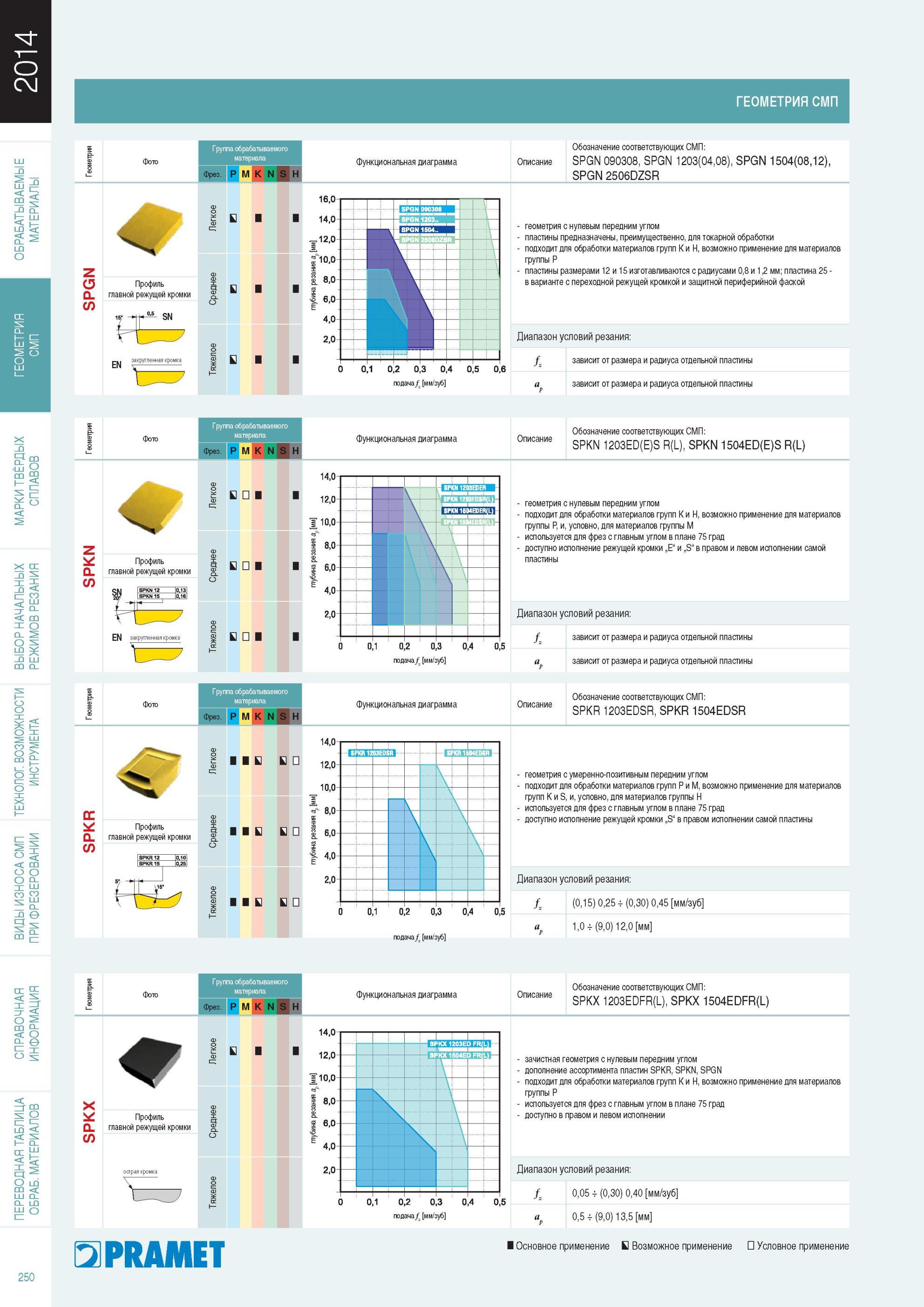

251 Каталог PRAMET 2014 Фрезерование Фрезы Сменные режущие пластины Стр.250

Каталог PRAMET 2014 Фрезерование Стр. 250 0251 Lab2u

ГЕОМЕТРИЯ СМП Группа обрабатываемого материала P M K N S фрез. Профиль главной режущей кромки Обозначение соответствующих СМП функциональная диаграмма Описание SPGN 090308, SPGN 1203(04,08), SPGN 1504(08,12), SPGN 2506DZSR 0,2 0,3 0,4 подача /z мм/зуб геометрия с нулевым передним углом пластины предназначены, преимущественно, для токарной обработки подходит для обработки материалов групп К и Н, возможно применение для материалов группы P пластины размерами 12 и 15 изготавливаются с радиусами 0,8 и 1,2 мм; пластина 25 -в варианте с переходной режущей кромкой и защитной периферийной фаской Диапазон условий резания / зависит от размера и радиуса отдельной пластины а зависит от размера и радиуса отдельной пластины руппа обрабатываемого материала фрез. P M K N S функциональная диаграмма Профиль главной режущей кромки g вши Обозначение соответствующих СМП SPKN 1203ED(E)S R(L), SPKN 1504ED(E)S R(L) 0,1 0,2 0,3 0,4 0,5 подача /z мм/зуб геометрия с нулевым передним углом подходит для обработки материалов групп К и Н, возможно применение для материалов группы P, и, условно, для материалов группы M используется для фрез с главным углом в плане 75 град доступно исполнение режущей кромки „Е“ и „S“ в правом и левом исполнении самой пластины Диапазон условий резания / зависит от размера и радиуса отдельной пластины ав зависит от размера и радиуса отдельной пластины гр фрез. P M K N S H руппа обрабатываемого материала функциональная диаграмма Описание Обозначение соответствующих СМП SPKR 1203EDSR, SPKR 1504EDSR Профиль главной режущей кромки подача /z мм/зуб геометрия с умеренно-позитивным передним углом подходит для обработки материалов групп P и M, возможно применение для материалов групп K и S, и, условно, для материалов группы H используется для фрез с главным углом в плане 75 град доступно исполнение режущей кромки „S“ в правом исполнении самой пластины Диапазон условий резания /z (0,15) 0,25 4 (0,30) 0,45 мм/зуб ар 1,0 4 (9,0) 12,0 мм Группа обрабатываемого материала фрез. P M K N S функциональная диаграмма Обозначение соответствующих СМП SPKX 1203EDFR(L), SPKX 1504EDFR(L) X Профиль главной режущей кромки СО зачистная геометрия с нулевым передним углом дополнение ассортимента пластин SPKR, SPKN, SPGN подходит для обработки материалов групп К и Н, возможно применение для материалов группы P используется для фрез с главным углом в плане 75 град доступно в правом и левом исполнении Диапазон условий резания / 0,05 4 (0,30) 0,40 мм/зуб подача /z мм/зуб PRAMET Основное применение Возможное применение Условное применение Описание Описание осгрвя кромкэ ар 0,5 4 (9,0) 13,5 мм 250 SPKX Геометрия SPKR Геометрия SPKN Геометрия SPGN Геометрия р ее Тяжелое среднее легкое 1 р Тяжелое среднее легкое 1 р Тяжелое среднее легкое 1 р Тяжелое среднее легкое глубина резания ар мм глубина резания ар мм глубина резания ар мм глубина резания ар мм ГЕОМЕТРИЯ СМП Группа обрабатываемого материала P M K N S фрез Профиль главной режущей кромки Обозначение соответствующих СМП функциональная диаграмм
