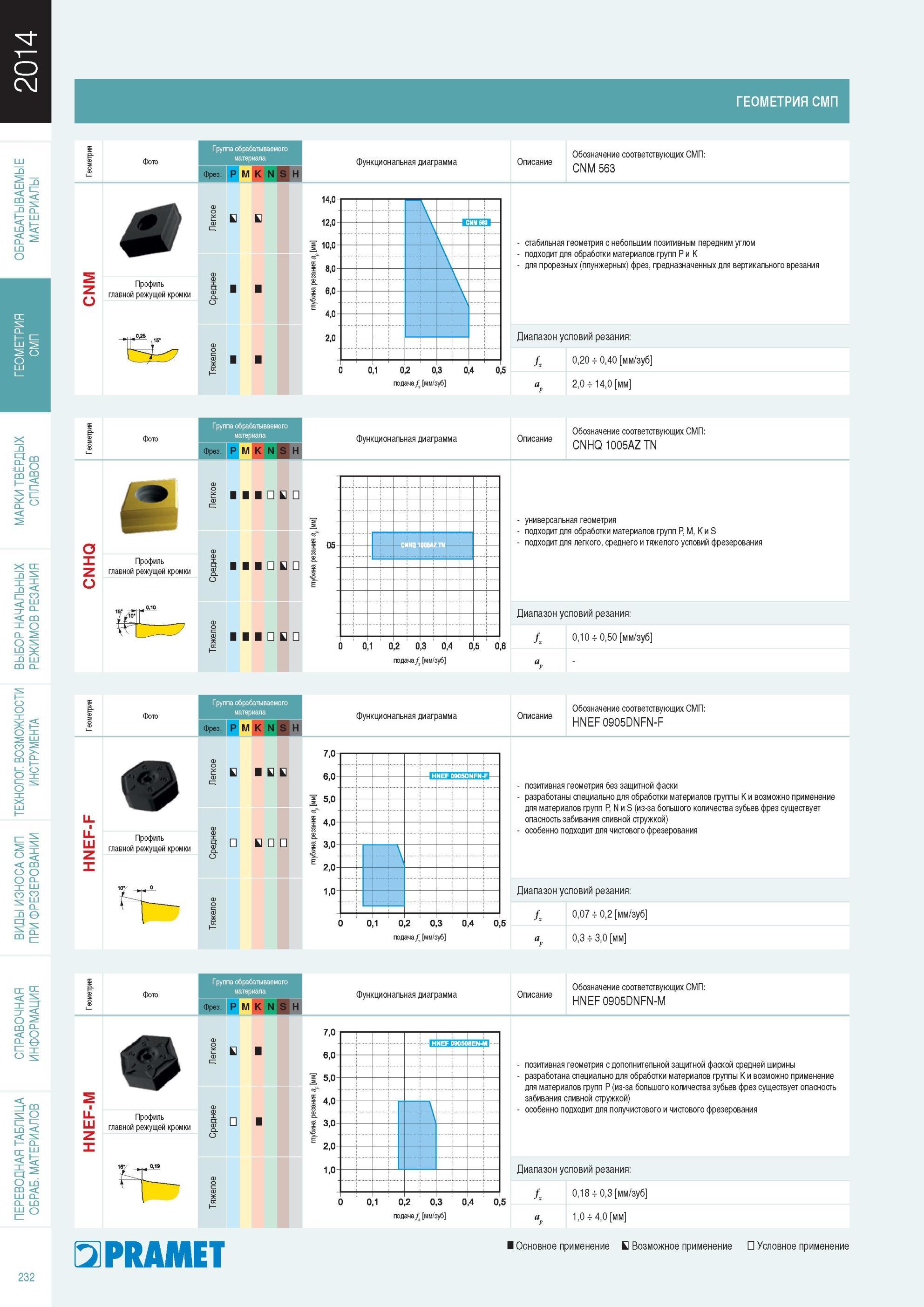

233 Каталог PRAMET 2014 Фрезерование Фрезы Сменные режущие пластины Стр.232

Каталог PRAMET 2014 Фрезерование Стр. 232 0233 Lab2u

ГЕОМЕТРИЯ СМП Профиль главной режущей к Группа обрабатываемого материала фрез. P M K N S H функциональная диаграмма Описание Обозначение соответствующих СМП CNM 563 подача f мм/зуб стабильная геометрия с небольшим позитивным передним углом подходит для обработки материалов групп P и K для прорезных (плунжерных) фрез, предназначенных для вертикального врезания Диапазон условий резания fz 0,20 0,40 мм/зуб ap 2,0 14,0 мм руппа обрабатываемого материала фрез. P M K N S H функциональная диаграмма Профиль главной режущей кромки S В Обозначение соответствующих сМП CNHQ 1005AZ TN ; 1 ; 0 0,1 0,2 0,3 0,4 0,5 0,6 подача f мм/зуб универсальная геометрия подходит для обработки материалов групп P, M, K и S подходит для легкого, среднего и тяжелого условий фрезерования диапазон условий резания fz 0,10 0,50 мм/зуб Профиль главной режущей к В В g ВПП функциональная диаграмма Обозначение соответствующих сМП HNEF 0905DNFN-F 7.0 6.0 5.0 4.0 3.0 2.0 1,0 I j_ 0,2 0,3 подача f мм/зуб позитивная геометрия без защитной фаски разработаны специально для обработки материалов группы K и возможно применение для материалов групп P, N и S (из-за большого количества зубьев фрез существует опасность забивания сливной стружкой) особенно подходит для чистового фрезерования диапазон условий резания fz 0,07 0,2 мм/зуб a 0,3 3,0 мм Группа обрабатываемого материала Профиль главной режущей к P M K N S H функциональная диаграмма PRAMET Обозначение соответствующих сМП HNEF 0905DNFN-M 7,0- 0 1 0 под 2 0 ача мм/ 3 0 уб 4 0,5 позитивная геометрия с дополнительной защитной фаской средней ширины разработана специально для обработки материалов группы K и возможно применение для материалов групп P (из-за большого количества зубьев фрез существует опасность забивания сливной стружкой) особенно подходит для получистового и чистового фрезерования Диапазон условий резания fz 0,18 0,3 мм/зуб Up 1,0 4,0 мм Основное применение В Возможное применение Условное применение Описание a Описание Описание 232 HNEF-M Геометрия HNEF-F Геометрия CNHQ Геометрия CNM Геометрия Тяжелое Среднее Легкое р. р Тяжелое Среднее Легкое р. р Тяжелое Среднее Легкое р. у Тяжелое Среднее Легкое глубина резания а мм глубина резания а мм глубина резания а мм глубина резания а мм ГЕОМЕТРИЯ СМП Профиль главной режущей к Группа обрабатываемого материала фрез P M K N S H функциональная диаграмма Описание Обозначение соответствую
