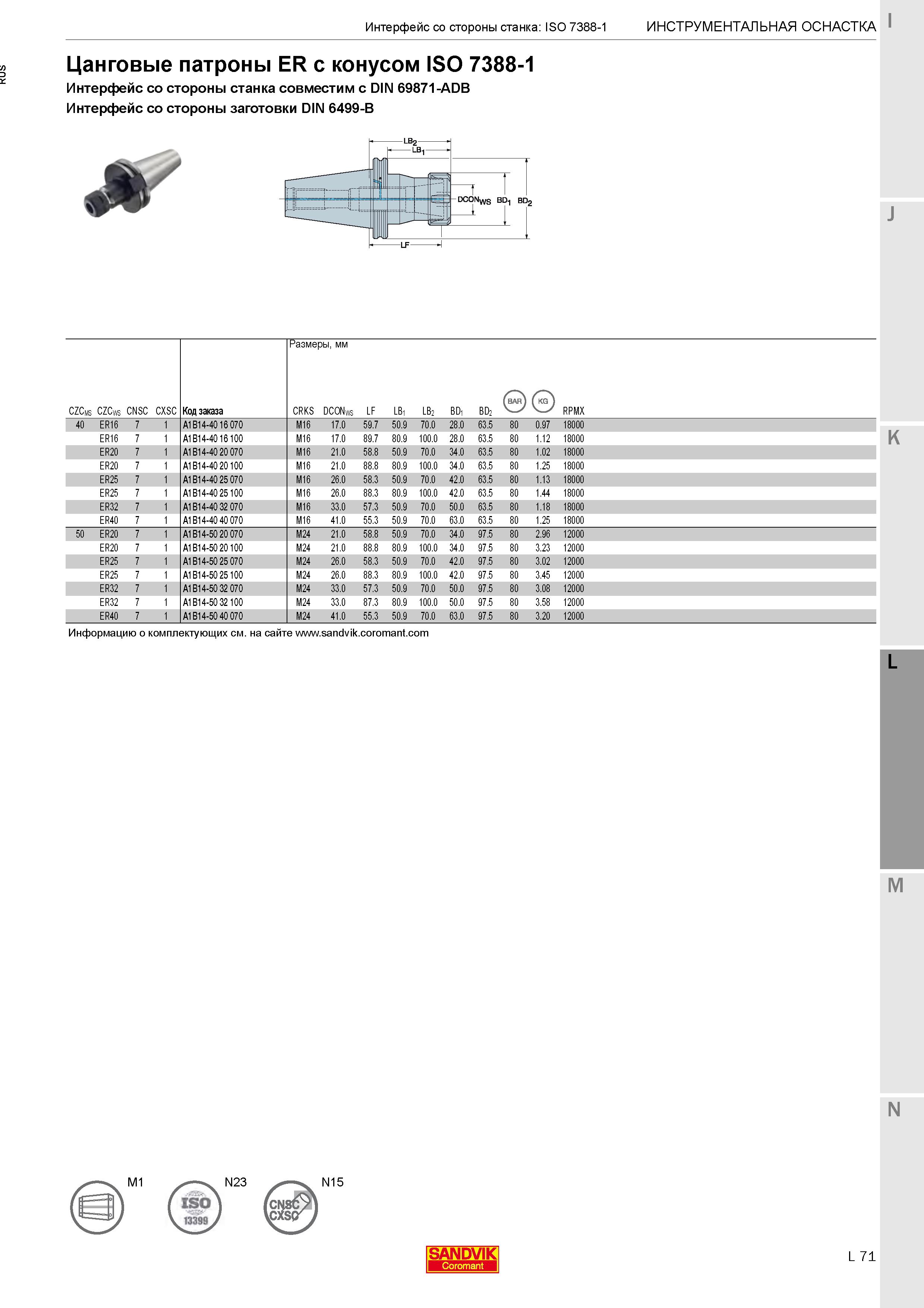

Цанговые патроны ER (DIN 6499-B) с конусом ISO 7388-1 (DIN 69871-ADB) Универсальная зажимная оснастка для инструмента с цилиндрическим хвостовиком421 Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Оснастка Стр.L71 |
|||||
Цанговые патроны ER (DIN 6499-B) с конусом ISO 7388-1 (DIN 69871-ADB) Универсальная зажимная оснастка для инструмента с цилиндрическим хвостовиком Цанговые патроны ER (DIN 6499-B) с конусом ISO 7388-1 (DIN 69871-ADB) Универсальная зажимная оснастка для инструмента с цилиндрическим хвостовиком _ Интерфейс со стороны станка совместим с DIN 69871-ADB Интерфейс со стороны заготовки DIN 6499-B CZCms CZCws CNSC CXSC Код заказа инструмента Размеры, мм CRKS DCONws LF LB1 LB2 D1 B BD2 RPMX 40 ER16 7 1 A1B14-40 16 070 M16 17.0 59.7 50.9 70.0 28.0 63.5 80 0.97 18000 ER16 7 1 A1B14-40 16 100 M16 17.0 89.7 80.9 100.0 28.0 63.5 80 1.12 18000 ER20 7 1 A1B14-40 20 070 M16 21.0 58.8 50.9 70.0 34.0 63.5 80 1.02 18000 ER20 7 1 A1B14-40 20 100 M16 21.0 88.8 80.9 100.0 34.0 63.5 80 1.25 18000 ER25 7 1 A1B14-40 25 070 M16 26.0 58.3 50.9 70.0 42.0 63.5 80 1.13 18000 ER25 7 1 A1B14-40 25 100 M16 26.0 88.3 80.9 100.0 42.0 63.5 80 1.44 18000 ER32 7 1 A1B14-40 32 070 M16 33.0 57.3 50.9 70.0 50.0 63.5 80 1.18 18000 ER40 7 1 A1B14-40 40 070 M16 41.0 55.3 50.9 70.0 63.0 63.5 80 1.25 18000 50 ER20 7 1 A1B14-50 20 070 M24 21.0 58.8 50.9 70.0 34.0 97.5 80 2.96 12000 ER20 7 1 A1B14-50 20 100 M24 21.0 88.8 80.9 100.0 34.0 97.5 80 3.23 12000 ER25 7 1 A1B14-50 25 070 M24 26.0 58.3 50.9 70.0 42.0 97.5 80 3.02 12000 ER25 7 1 A1B14-50 25 100 M24 26.0 88.3 80.9 100.0 42.0 97.5 80 3.45 12000 ER32 7 1 A1B14-50 32 070 M24 33.0 57.3 50.9 70.0 50.0 97.5 80 3.08 12000 ER32 7 1 A1B14-50 32 100 M24 33.0 87.3 80.9 100.0 50.0 97.5 80 3.58 12000 ER40 7 1 A1B14-50 40 070 M24 41.0 55.3 50.9 70.0 63.0 97.5 80 3.20 12000 K Информацию о комплектующих см. на сайте L M N M1 N23 N15 SANDVIK L 71 J Интерфейс со стороны станка ISO 7388-1 Инструментальная оснастка станочная |
|||||
