Различные виды фрезерной обработки на станках концевыми фрезами по металлу Фрезерование с врезанием под углом и осевыми врезаниями Фрезеровка стенок и пазов

Различные виды фрезерной обработки на станках концевыми фрезами по металлу Фрезерование с врезанием под углом и осевыми врезаниями Фрезеровка стенок и пазов

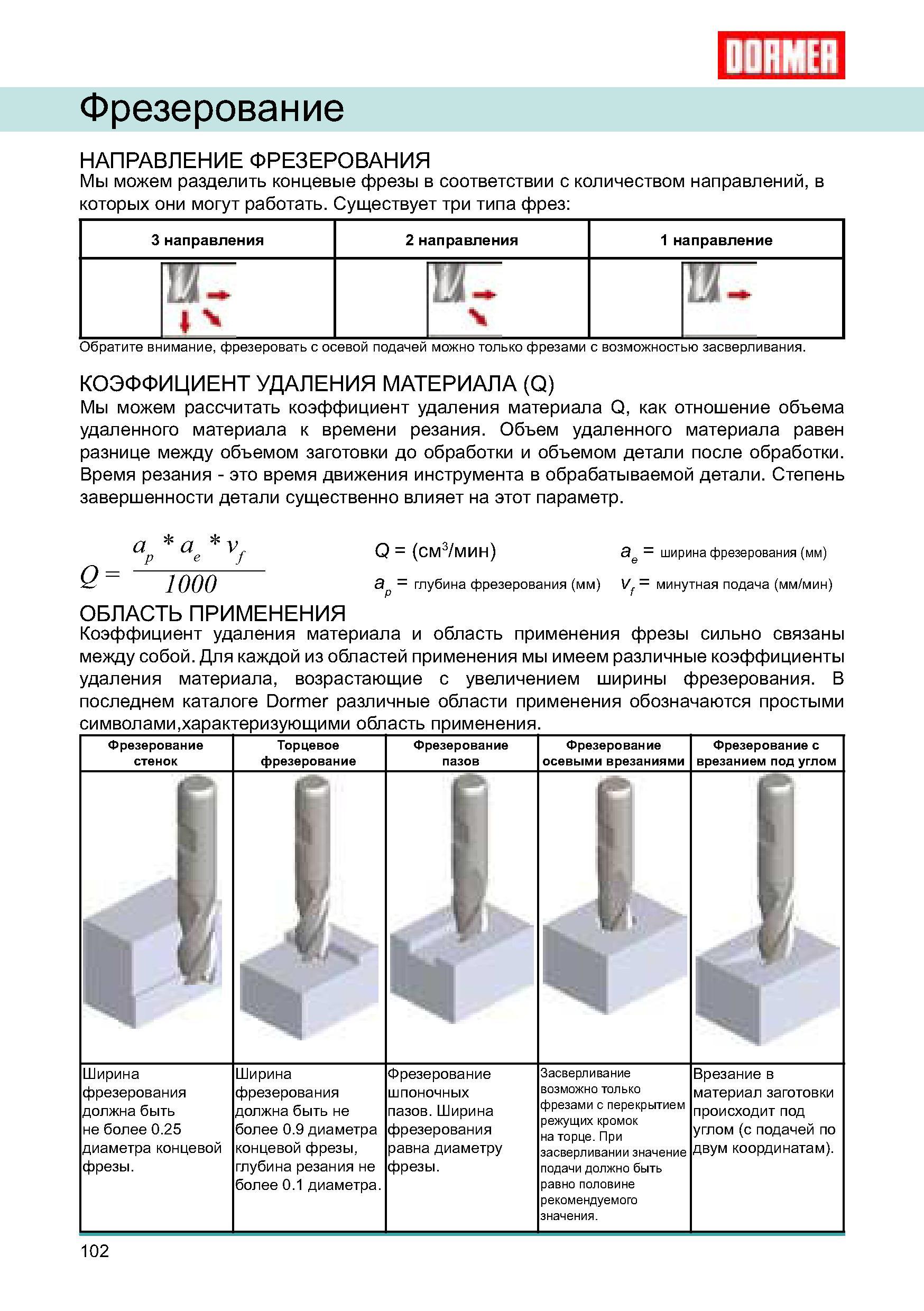

Различные виды фрезерной обработки на станках концевыми фрезами по металлу Фрезерование с врезанием под углом и осевыми врезаниями Фрезеровка стенок и пазов _ Торцевое фрезерование Фрезерование пазов Фрезерование Ширина фрезерования должна быть не более 0.25 диаметра концевой фрезы. Ширина фрезерования должна быть не более 0.9 диаметра концевой фрезы, глубина резания не более 0.1 диаметра. Фрезерование шпоночных пазов. Ширина фрезерования равна диаметру фрезы. Засверливание возможно только фрезами с перекрытием режущих кромок на торце. При засверливании значение подачи должно быть равно половине рекомендуемого значения. Врезание в материал заготовки происходит под углом (с подачей по двум координатам). a 102 Фрезерование НАПРАВЛЕНИЕ ФРЕЗЕРОВАНИЯ Мы можем разделить концевые фрезы в соответствии с количеством направлений, в которых они могут работать. Существует три типа фрез: 3 направления 2 направления 1 направление иг: иг: Обратите внимание, фрезеровать с осевой подачей можно только фрезами с возможностью засверливания. КОЭФФИЦИЕНТ УДАЛЕНИЯ МАТЕРИАЛА (Q) Мы можем рассчитать коэффициент удаления материала Q, как отношение объема удаленного материала к времени резания. Объем удаленного материала равен разнице между объемом заготовки до обработки и объемом детали после обработки. Время резания - это время движения инструмента в обрабатываемой детали. Степень завершенности детали существенно влияет на этот параметр. a a f Q = (см3/мин) a = глубина фрезерования (мм) = ширина фрезерования (мм) минутная подача (мм/мин) Q- 1000 ОБЛАСТЬ ПРИМЕНЕНИЯ Коэффициент удаления материала и область применения фрезы сильно связаны между собой. Для каждой из областей применения мы имеем различные коэффициенты удаления материала, возрастающие с увеличением ширины фрезерования. В последнем каталоге Dormer различные области применения обозначаются простыми символами,характеризующими область применения. уступов
