Условные обозначения, понятия и размерности принятые при механической фрезерной обработке на металлообрабатывающем оборудовании Symbols Обозначение Term

Условные обозначения, понятия и размерности принятые при механической фрезерной обработке на металлообрабатывающем оборудовании Symbols Обозначение Term

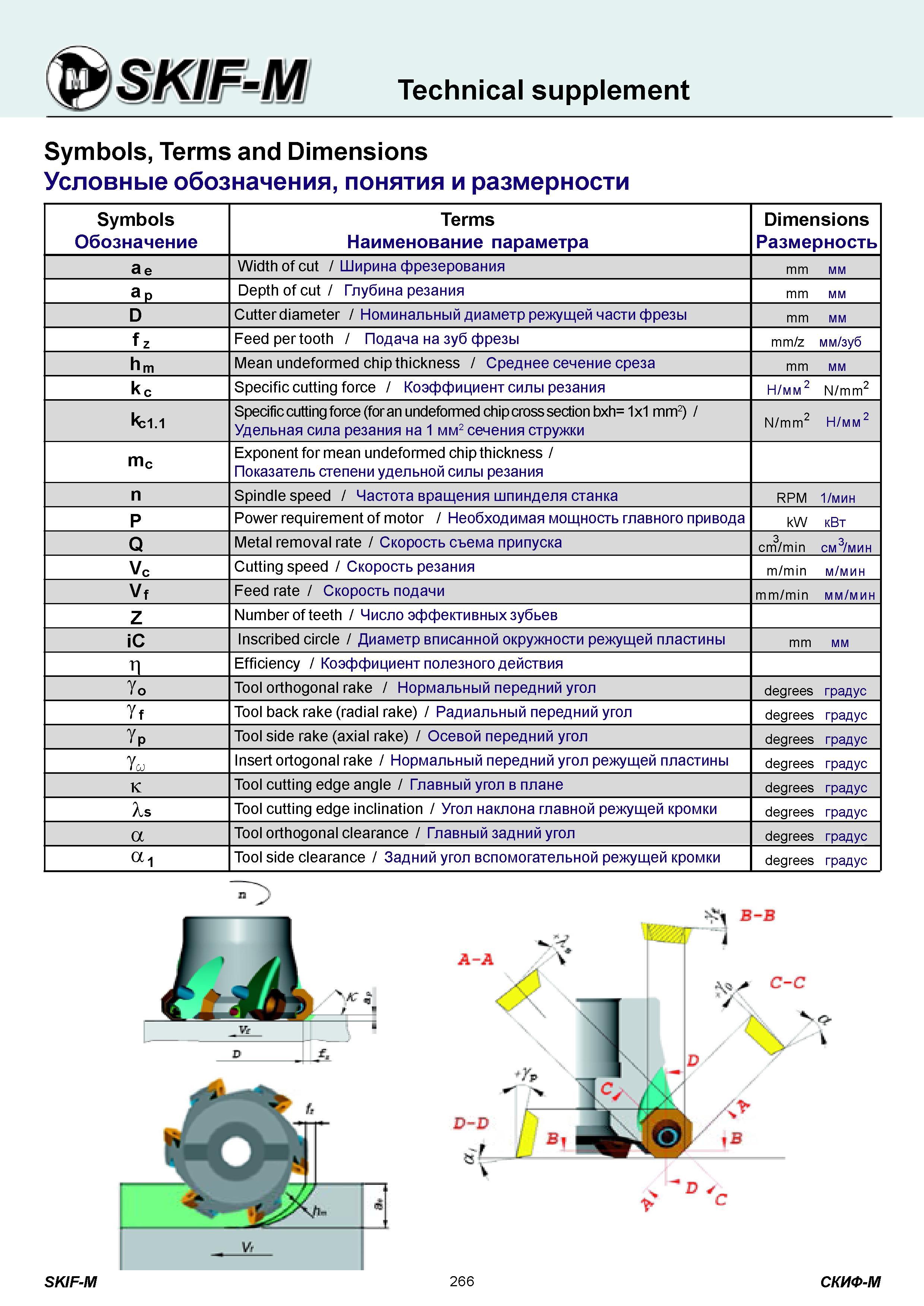

Условные обозначения, понятия и размерности принятые при механической фрезерной обработке на металлообрабатывающем оборудовании Symbols Обозначение Terms Technical supplement Symbols, Terms and Dimensions Наименование параметра Dimensions Размерность ae Width of cut Ширина фрезерования mm мм ap Depth of cut Глубина резания mm мм D Cutter diameter Номинальный диаметр режущей части фрезы mm мм fz Feed per tooth Подача на зуб фрезы mm/z мм/зуб hm Mean undeformed chip thickness Среднее сечение среза mm мм kc Specific cutting force Коэффициент силы резания 2 2 Н/мм N/mm2 kc1.1 Specific cutting force (for an undeformed chip cross section bxh= 1x1 mm2) Удельная сила резания на 1 мм2 сечения стружки 22 N/mm2 Н/мм mc Exponent for mean undeformed chip thickness Показатель степени удельной силы резания n Spindle speed Частота вращения шпинделя станка RPM 1/мин P Power requirement of motor Необходимая мощность главного привода kW кВт Q Metal removal rate Скорость съема припуска 3 3 cm/min см 3/мин Vc Cutting speed Скорость резания m/m in м/мин Vf Feed rate Скорость подачи m m/min мм /м ин Z Number of teeth Число эффективных зубьев iC Inscribed circle Диаметр вписанной окружности режущей пластины mm мм Efficiency Коэффициент полезного действия Y o Tool orthogonal rake Нормальный передний угол degrees градус Y f Tool back rake (radial rake) Радиальный передний угол degrees градус Yp Tool side rake (axial rake) Осевой передний угол degrees градус Yw Insert ortogonal rake Нормальный передний угол режущей пластины degrees градус к Tool cutting edge angle Главный угол в плане degrees градус s Tool cutting edge inclination Угол наклона главной режущей кромки degrees градус a Tool orthogonal clearance Главный задний угол degrees градус a 1 Tool side clearance Задний угол вспомогательной режущей кромки degrees градус 1 >/%, md. ’,'1 j АЛ А С V в с SKIF-M 266 СКИФ-М
