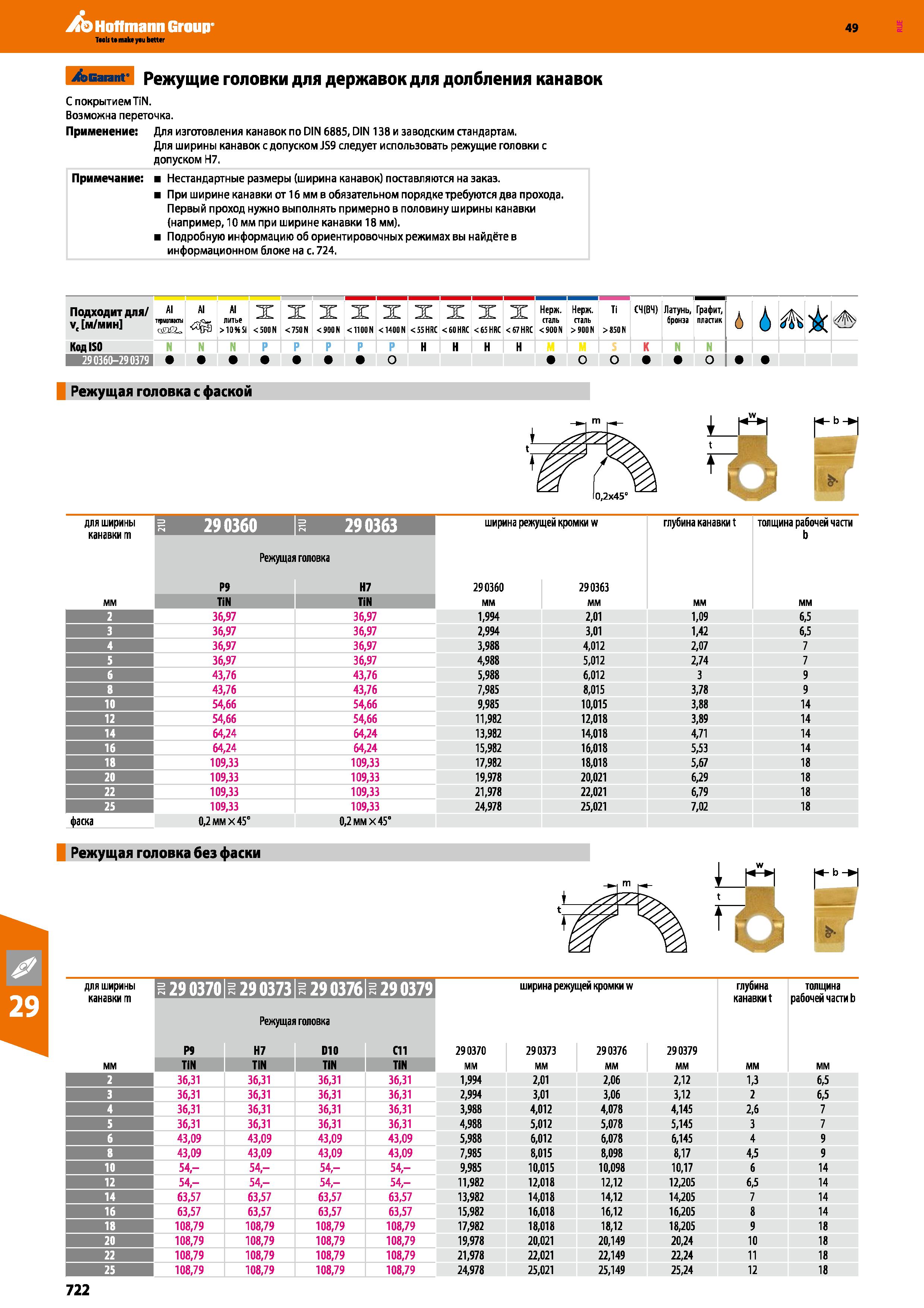

Hoffmann Group 49 Garant Режущие головки для державок для долбления канавок С покрытием TiN. Возможна переточка. Применение: Для изготовления канавок по DIN 6885, DIN 138 и заводским стандартам. Для ширины канавок с допуском J59 следует использовать режущие головки с допуском Н7. Примечание: Нестандартные размеры (ширина канавок) поставляются на заказ. При ширине канавки от 16 мм в обязательном порядке требуются два прохода. Первый проход нужно выполнять примерно в половину ширины канавки (например, 10 мм при ширине канавки 18 мм). Подробную информацию об ориентировочных режимах вы найдёте в информационном блоке на с. 724. Подходит для Vc м/мин AI териопнпы Al литье >10MSi X < 500 N X < 750 N X < 900 N X < 1100 N X < 1400 N X < 55 HRC X < 60 Н RC X <65 Н RC X < 67 Н RC Нержавеющая сталь <900N Нержавеющая сталь >90011 Ti >850 N СЧ(ВЧ) Латунь, бронза Графит, пластик 6 Л Кед ISO N Г Р Н к N Режущая головка с фаской 0,2x45° 4 Г"1 для ширины канавки m S 29 0360 g 29 0363 ширина режущей кромки w глубина канавки t толщина рабочей части b Режущая головка Р9 Н7 290360 290363 мм TiN TiN мм 2 36,97 36,97 1,994 2,01 1,09 6,5 3 36,97 36,97 2,994 3,01 1,42 6,5 4 36,97 36,97 3,988 4,012 2,07 7 5 36,97 36,97 4,988 5,012 2,74 7 б 43,76 43,76 5,988 6,012 3 9 43,76 43,76 7,985 8,015 3,78 9 10 54,66 54,66 9,985 10,015 3,88 14 12 54,66 54,66 11,982 12,018 3,89 14 14 64,24 64,24 13,982 14,018 4,71 14 16 64,24 64,24 15,982 16,018 5,53 14 18 109,33 109,33 17,982 18,018 5,67 18 20 109,33 109,33 19,978 20,021 6,29 18 22 109,33 109,33 21,978 22,021 6,79 18 25 109,33 109,33 24,978 25,021 7,02 18 фаска 0,2 ммх 45° 0,2 ммх 45° Режущая головка без фаски для ширины канавки m 129 0370 i 29 0373 S 29 0376 i 29 0379 290370 ширина режущей кромки w 290373 290376 290379 глубина канавкиt толщина рабочей части b га Режущая головка Н7 И D10 С11 мм TiN TIN TIN TIN мм 2 36,31 36,31 36,31 36,31 1,994 2,01 2,06 2,12 1,3 6,5 3 36,31 36,31 36,31 36,31 2,994 3,01 3,06 3,12 2 6,5 4 36,31 36,31 36,31 36,31 3,988 4,012 4,078 4,145 2,6 7 5 36,31 36,31 36,31 36,31 4,988 5,012 5,078 5,145 3 7 6 43,09 43,09 43,09 43,09 5,988 6,012 6,078 6,145 4 9 43,09 43,09 43,09 43,09 7,985 8,015 8,098 8,17 4,5 9 10 54,- 54,- 54,- 54,- 9,985 10,015 10,098 10,17 6 14 12 54,- 54,- 54,- 54,- 11,982 12,018 12,12 12,205 6,5 14 14 63,57 63,57 63,57 63,57 13,982 14,018 14,12 14,205 7 14 16 63,57 63,57 63,57 63,57 15,982 16,018 16,12 16,205 8 14 18 108,79 108,79 108,79 108,79 17,982 18,018 18,12 18,205 9 18 20 108,79 108,79 108,79 108,79 19,978 20,021 20,149 20,24 10 18 22 108,79 108,79 108,79 108,79 21,978 22,021 22,149 22,24 11 18 25 108,79 108,79 108,79 108,79 24,978 25,021 25,149 25,24 12 18 722
