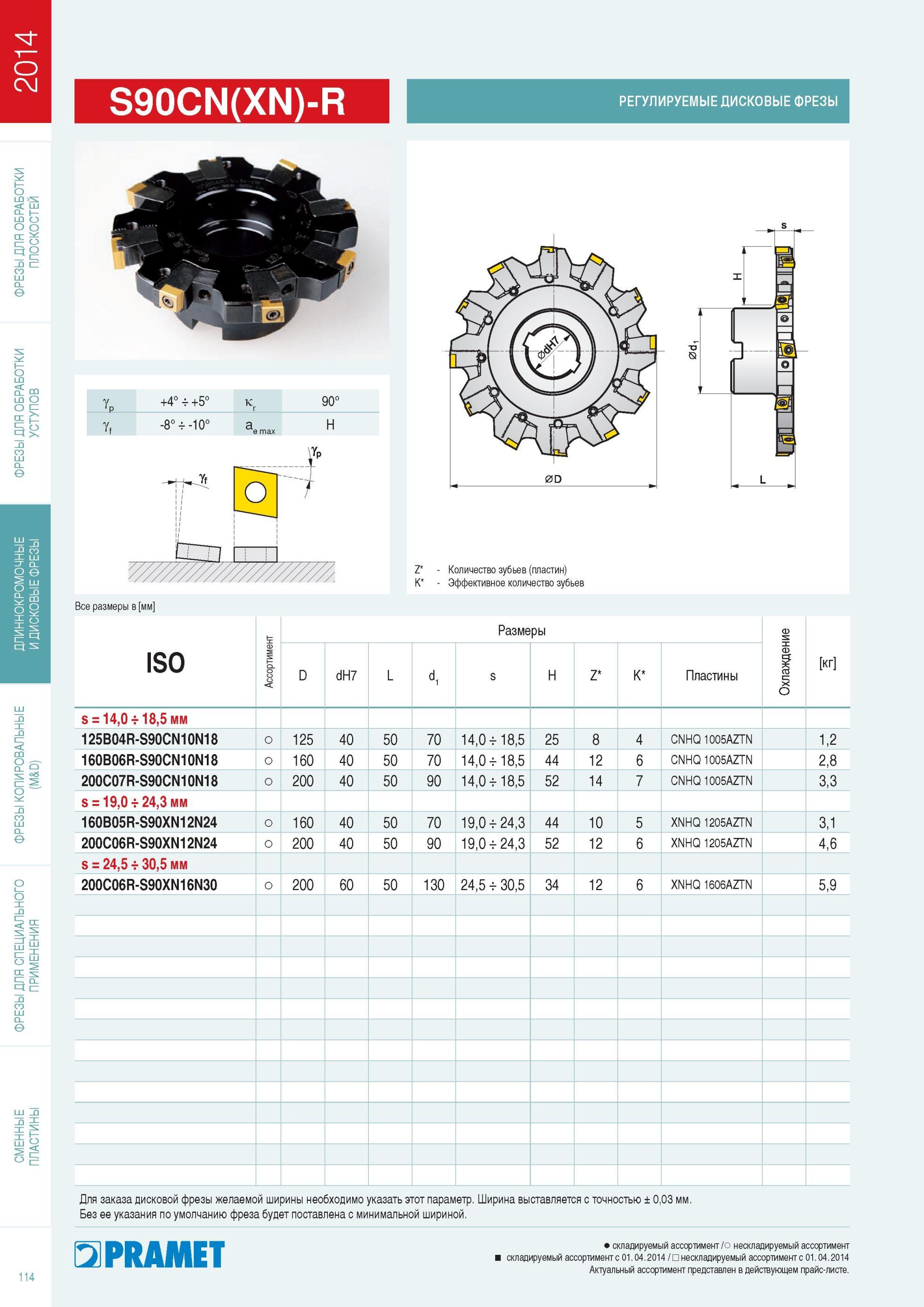

Дисковые сборные регулируемые фрезы Pramet S90CN(XN)-R Фрезерный инструмент со сменными режущими твердосплавными пластинами с креплением на оправку Z - Количество зубьев (пластин) K - Эффективное количество зубьев Все размеры в мм ISO Accopтимент Размеры Oхлаждение кг D dH7 L d1 s H Z K Пластины s = 14,0 18,5 мм 125B04R-S90CN10N18 о 125 40 50 70 14,0 4 18,5 25 8 4 CNHQ 1005AZTN 1,2 160B06R-S90CN10N18 о 160 40 50 70 14,0 4 18,5 44 12 6 CNHQ 1005AZTN 2,8 200C07R-S90CN10N18 о 200 40 50 90 14,0 4 18,5 52 14 7 CNHQ 1005AZTN 3,3 s = 19,0 24,3 мм 160B05R-S90XN12N24 о 160 40 50 70 19,0 4 24,3 44 10 5 XNHQ 1205AZTN 3,1 200C06R-S90XN12N24 о 200 40 50 90 19,0 4 24,3 52 12 6 XNHQ 1205AZTN 4,6 s = 24,5 30,5 мм 200C06R-S90XN16N30 о 200 60 50 130 24,5 4 30,5 34 12 6 XNHQ 1606AZTN 5,9 Для заказа дисковой фрезы желаемой ширины необходимо указать этот параметр. Ширина выставляется с точностью ± 0,03 мм. Без ее указания по умолчанию фреза будет поставлена с минимальной шириной. 114 PRAMET складируемый ассортимент с 01.04.2014 нескладируемый ассортимент с 01.04.2014 Актуальный ассортимент представлен в действующем прайс-листе. РЕГУЛИРУЕМЫЕ ДИСКОВЫЕ ФРЕЗЫ gp +4° 4 +5° k r 9 gf -8° 4 -10° a e max 1 h 1 1 О г Дисковые сборные регулируемые фрезы Pramet S90CN(XN)-R Фрезерный инструмент со сменными режущими твердосплавными пластинами с креплением на оправку
