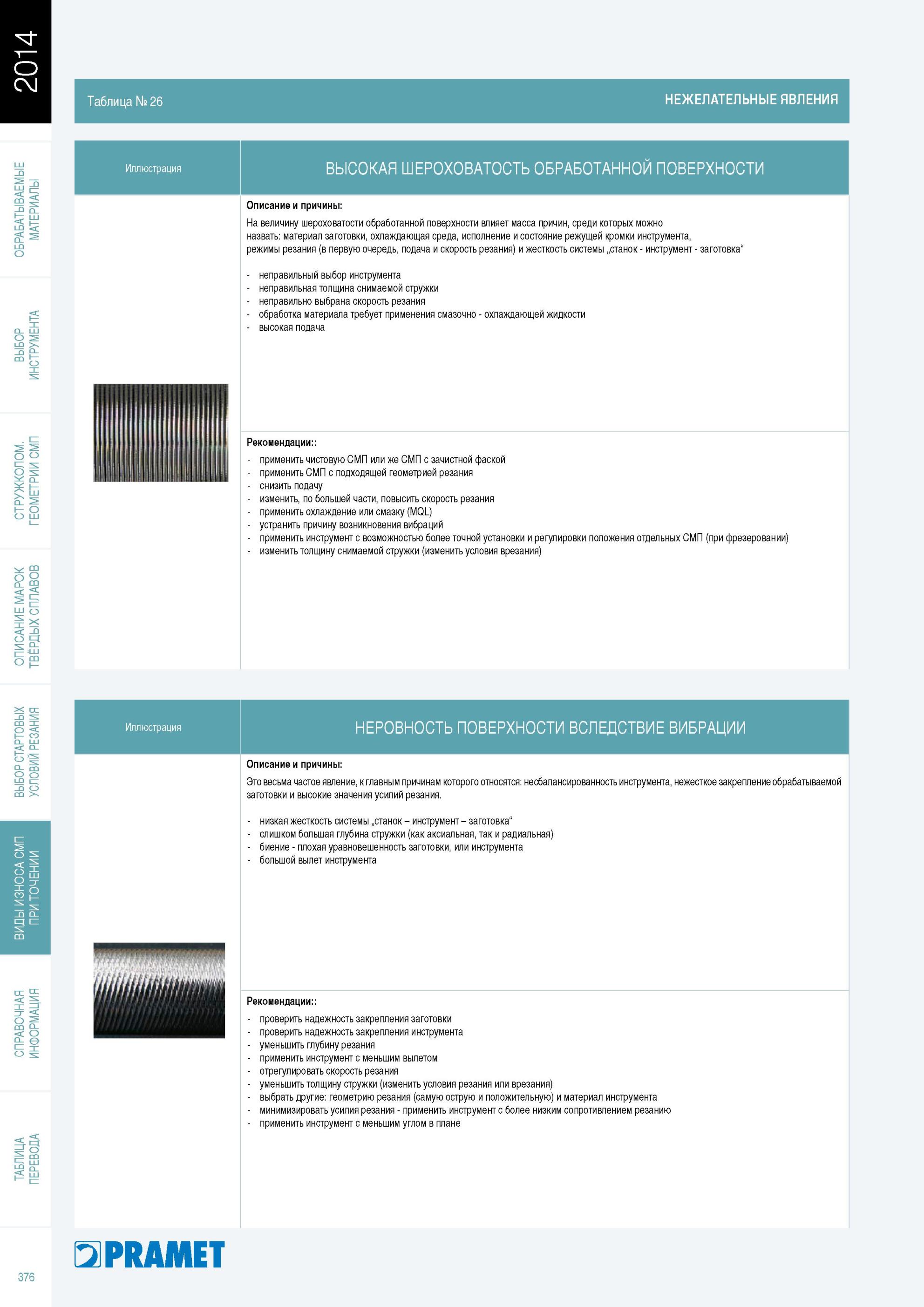

Виды технологического брака при точении и рекомендации компании Pramet для его устранения Неудовлетворительное качество обработанной режущим инструментом поверхности Таблица № 26 нежелательные явления Иллюстрация ВЫСОКАЯ ШЕРОХОВАТОСТЬ ОБРАБОТАННОЙ ПОВЕРХНОСТИ описание и причины На величину шероховатости обработанной поверхности влияет масса причин, среди которых можно назвать материал заготовки, охлаждающая среда, исполнение и состояние режущей кромки инструмента, режимы резания (в первую очередь, подача и скорость резания и жесткость системы „станок инструмент заготовка" неправильный выбор инструмента неправильная толщина снимаемой стружки неправильно выбрана скорость резания обработка материала требует применения смазочно охлаждающей жидкости высокая подача рекомендации применить чистовую СМП или же СМП с зачистной фаской применить СМП с подходящей геометрией резания снизить подачу изменить, по большей части, повысить скорость резания применить охлаждение или смазку (MQL устранить причину возникновения вибраций применить инструмент с возможностью более точной установки и регулировки положения отдельных СМП (при фрезеровании изменить толщину снимаемой стружки (изменить условия врезания Иллюстрация НЕРОВНОСТЬ ПОВЕРХНОСТИ ВСЛЕДСТВИЕ ВИБРАЦИИ описание и причины Это весьма частое явление, к главным причинам которого относятся несбалансированность инструмента, нежесткое закрепление обрабатываемой заготовки и высокие значения усилий резания. низкая жесткость системы „станок инструмент заготовка" слишком большая глубина стружки (как аксиальная, так и радиальная биение плохая уравновешенность заготовки, или инструмента большой вылет инструмента рекомендации проверить надежность закрепления заготовки проверить надежность закрепления инструмента уменьшить глубину резания применить инструмент с меньшим вылетом отрегулировать скорость резания уменьшить толщину стружки (изменить условия резания или врезания выбрать другие геометрию резания (самую острую и положительную и материал инструмента минимизировать усилия резания применить инструмент с более низким сопротивлением резанию применить инструмент с меньшим углом в плане 376 PRAMET
