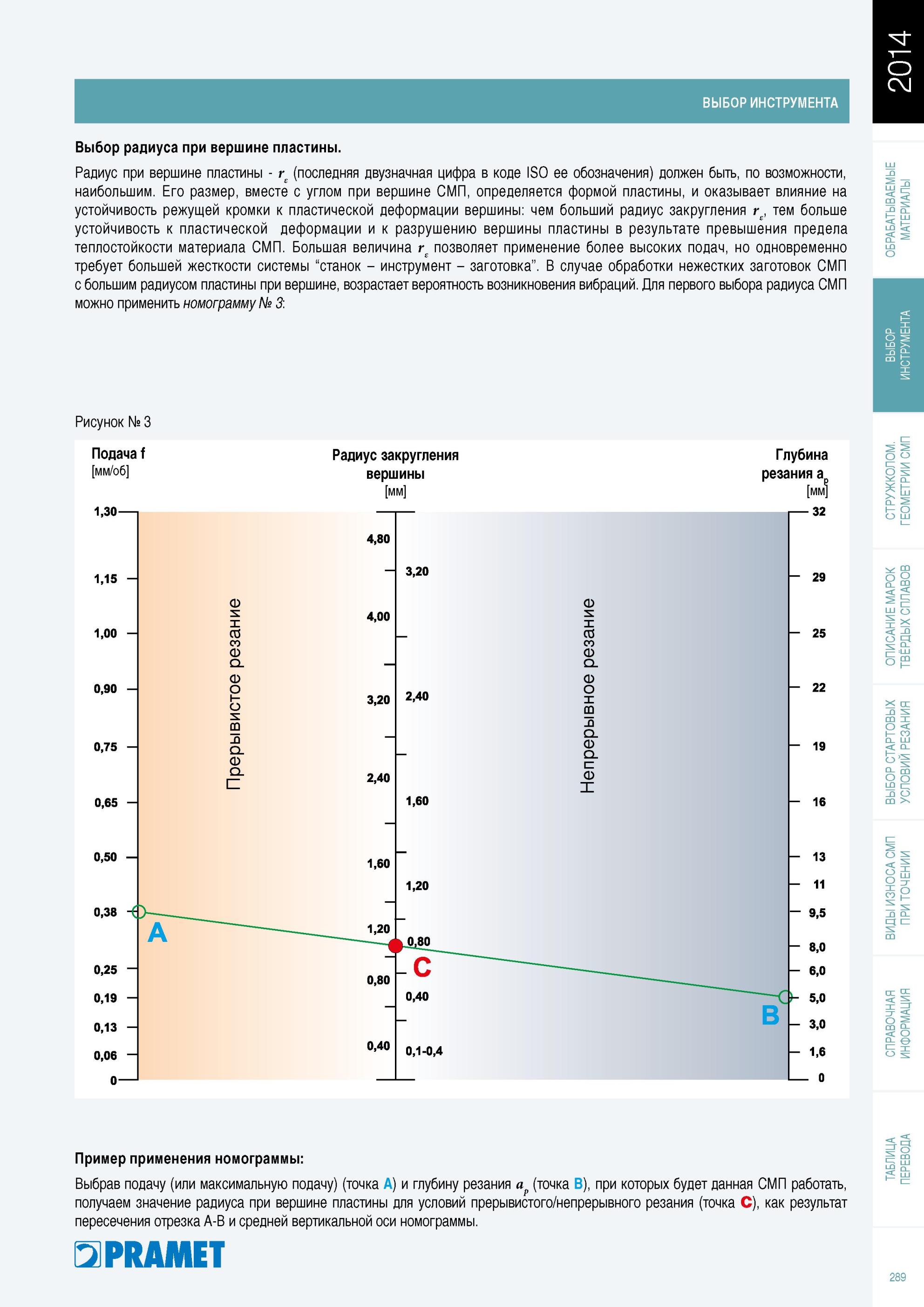

Руководство Pramet по металлобработке на токарных станках Рекомендации по выбору радиуса при вершине сменной твердосплавной режущей пластины Номограмма Глубина резания ВЫБОР ИНСТРУМЕНТА Выбор радиуса при вершине пластины. Радиус при вершине пластины (последняя двузначная цифра в коде ISO ее обозначения должен быть, по возможности, наибольшим. Его размер, вместе с углом при вершине СМП, определяется формой пластины, и оказывает влияние на устойчивость режущей кромки к пластической деформации вершины чем больший радиус закругления г, тем больше устойчивость к пластической деформации и к разрушению вершины пластины в результате превышения предела теплостойкости материала СМП. Большая величина ге позволяет применение более высоких подач, но одновременно требует большей жесткости системы “станок инструмент заготовка”. В случае обработки нежестких заготовок СМП с большим радиусом пластины при вершине, возрастает вероятность возникновения вибраций. Для первого выбора радиуса СМП можно применить номограмму № 3 Рисунок № 3 Подача f [мм/об] радиус закругления вершины [мм] Глубина резания ap [мм] 1,30- 1,15 1,00 0,90 0,75 0,65 0,50 0,38 0,25 0,19 0,13 0,06 0- Пример применения номограммы Выбрав подачу (или максимальную подачу (точка A и глубину резания ар (точка B при которых будет данная СМП работать, получаем значение радиуса при вершине пластины для условий прерывистого/непрерывного резания (точка C как результат пересечения отрезка A-B и средней вертикальной оси номограммы. PRAMET 289 Прерывистое резание Непрерывное резание 4,80 3,20 4,00 3.20 2>40 2,40 1,60 1,60 1,20 1.20 Jfc0j80 0,80 С 0,40 °’40 0,1-0,4 -32 29 25 22 19 16 13 11 9,5 8,0 6,0 О 5,0 3,0 1,6 о
