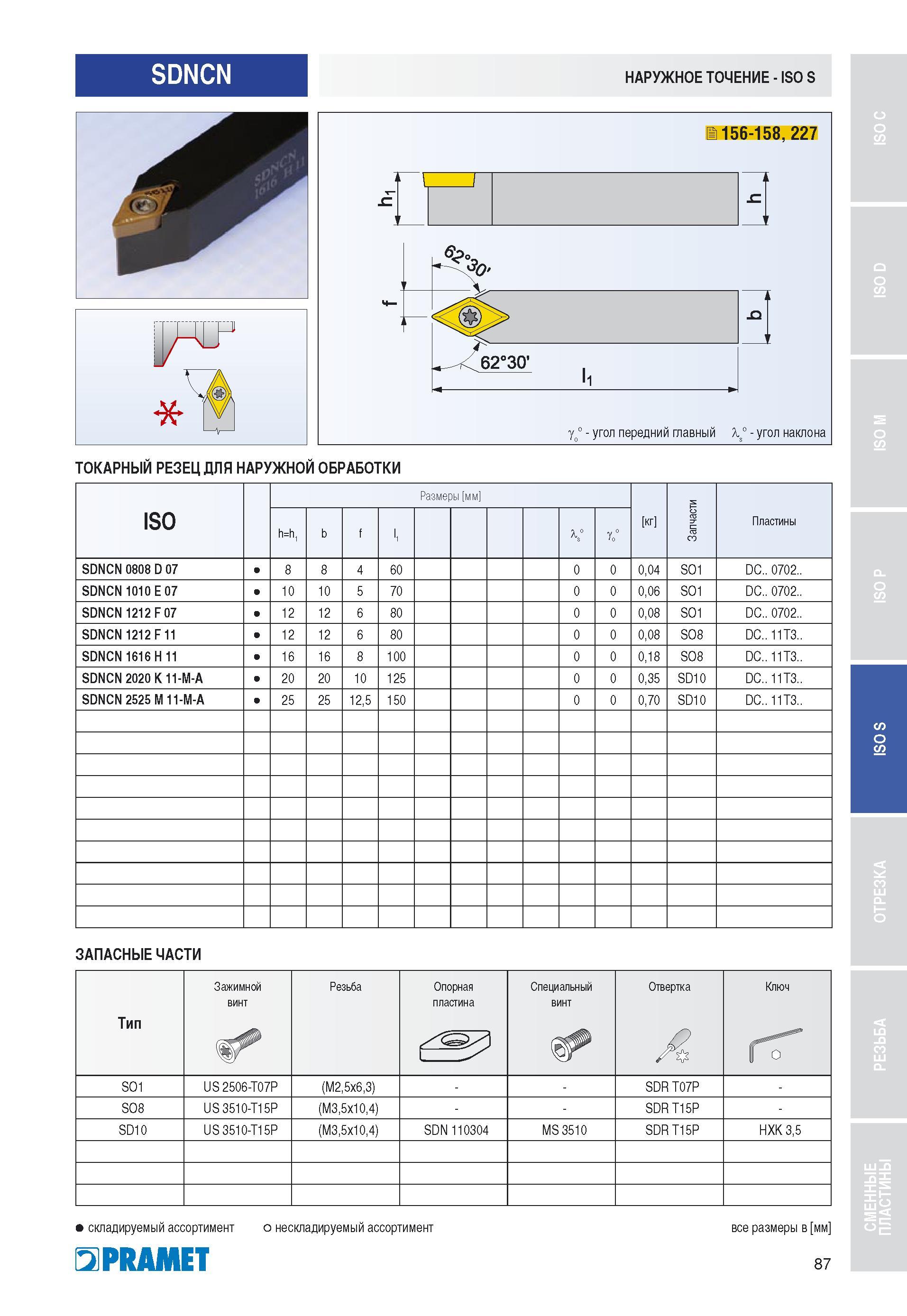

SDNCN НАРУЖНОЕ ТОЧЕНИЕ - ISO S ТОКАРНЫЙ РЕЗЕЦ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ ISO Размеры мм кг Запчасти Пластины h=h1 b f I1 V Yo° SDNCN 0808 D 07 8 8 4 60 0 0 0,04 SO1 DC.. 0702.. SDNCN 1010 E 07 10 10 5 70 0 0 0,06 SO1 DC.. 0702.. SDNCN 1212 F 07 12 12 6 80 0 0 0,08 SO1 DC.. 0702.. SDNCN 1212 F 11 12 12 6 80 0 0 0,08 SO8 DC.. 11T3.. SDNCN 1616 H 11 16 16 8 100 0 0 0,18 SO8 DC.. 11T3.. SDNCN 2020 K 11-M-A 20 20 10 125 0 0 0,35 SD10 DC.. 11T3.. SDNCN 2525 M 11-M-A 25 25 12,5 150 0 0 0,70 SD10 DC.. 11T3.. О ЗАПАСНЫЕ ЧАСТИ Тип Зажимной винт Резьба Опорная пластина Специальный винт Отвертка Ключ гГ SO1 US 2506-T07P (M2,5x6,3) SDR T07P SO8 US 3510-T15P (M3,5x10,4) SDR T15P SD10 US 3510-T15P (M3,5x10,4) SDN 110304 MS 3510 SDR T15P HXK 3,5 складируемый ассортимент о нескладируемый ассортимент PRAMET все размеры в мм 87
