46 Каталог PRAMET 2010 Токарный инструмент со сменными режущими пластинами Стр.45

Каталог PRAMET 2010 Металлорежущий токарный инструмент Стр. 45 0046 Lab2u

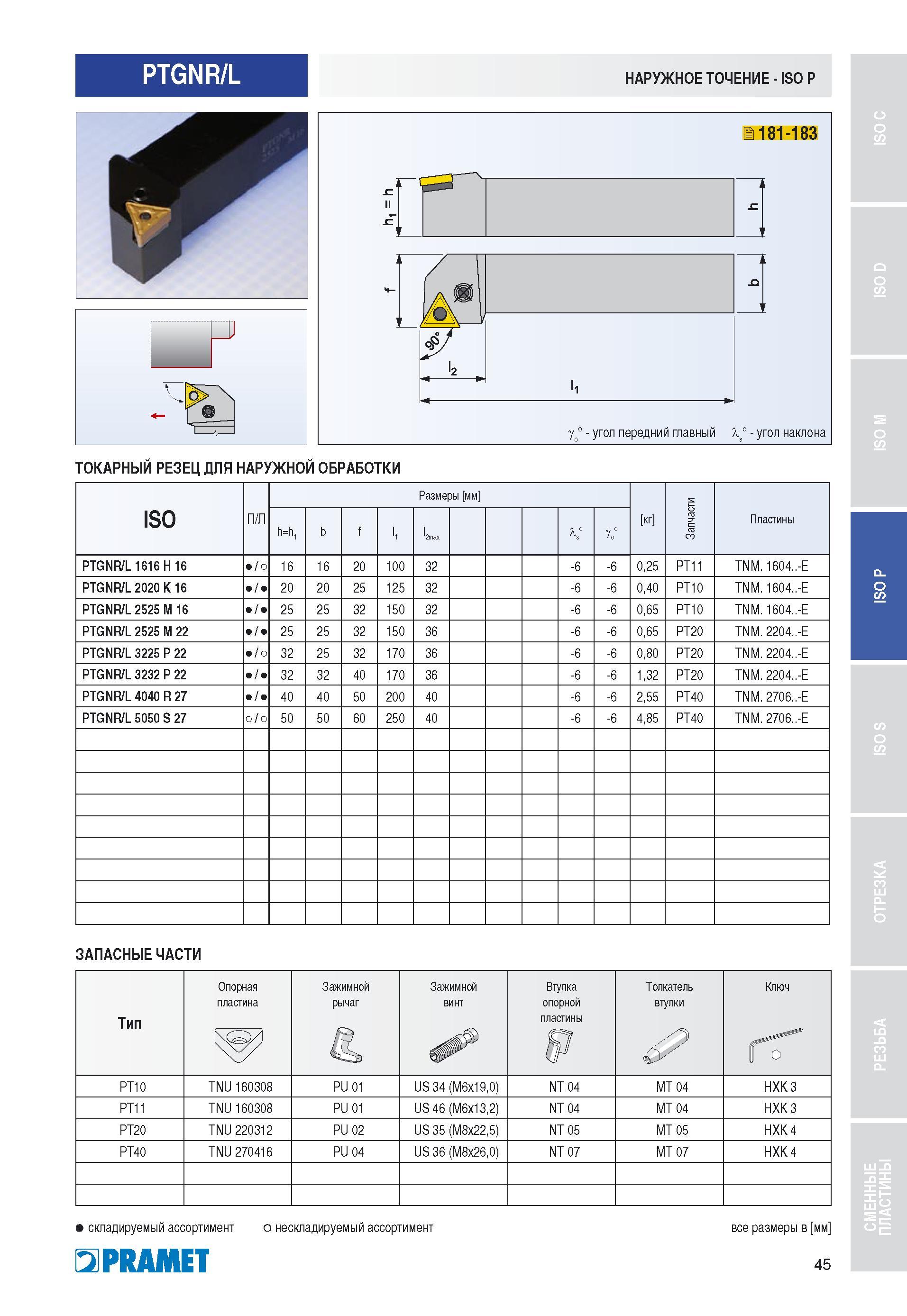

PTGNR/L НАРУЖНОЕ ТОЧЕНИЕ - ISO P Y ° - угол передний главный X ° - угол наклона ТОКАРНЫЙ РЕЗЕЦ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ 1 ISO П/Л Размеры мм кг асти 3 Пластины h=h1 b f I1 l2max V Yo° PTGNR/L 1616 H 16 / o 16 16 20 100 32 -6 -6 0,25 PT11 TNM. 1604..-E PTGNR/L 2020 K 16 / 20 20 25 125 32 -6 -6 0,40 PT10 TNM. 1604..-E PTGNR/L 2525 M 16 / 25 25 32 150 32 -6 -6 0,65 PT10 TNM. 1604..-E PTGNR/L 2525 M 22 / 25 25 32 150 36 -6 -6 0,65 PT20 TNM. 2204..-E PTGNR/L 3225 P 22 / o 32 25 32 170 36 -6 -6 0,80 PT20 TNM. 2204..-E PTGNR/L 3232 P 22 / 32 32 40 170 36 -6 -6 1,32 PT20 TNM. 2204..-E PTGNR/L 4040 R 27 / 40 40 50 200 40 -6 -6 2,55 PT40 TNM. 2706..-E PTGNR/L 5050 S 27 50 50 60 250 40 -6 -6 4,85 PT40 TNM. 2706..-E ЗАПАСНЫЕ ЧАСТИ складируемый ассортимент о нескладируемый ассортимент все размеры в мм PRAMET 45
