38 Каталог PRAMET 2010 Токарный инструмент со сменными режущими пластинами Стр.37

Каталог PRAMET 2010 Металлорежущий токарный инструмент Стр. 37 0038 Lab2u

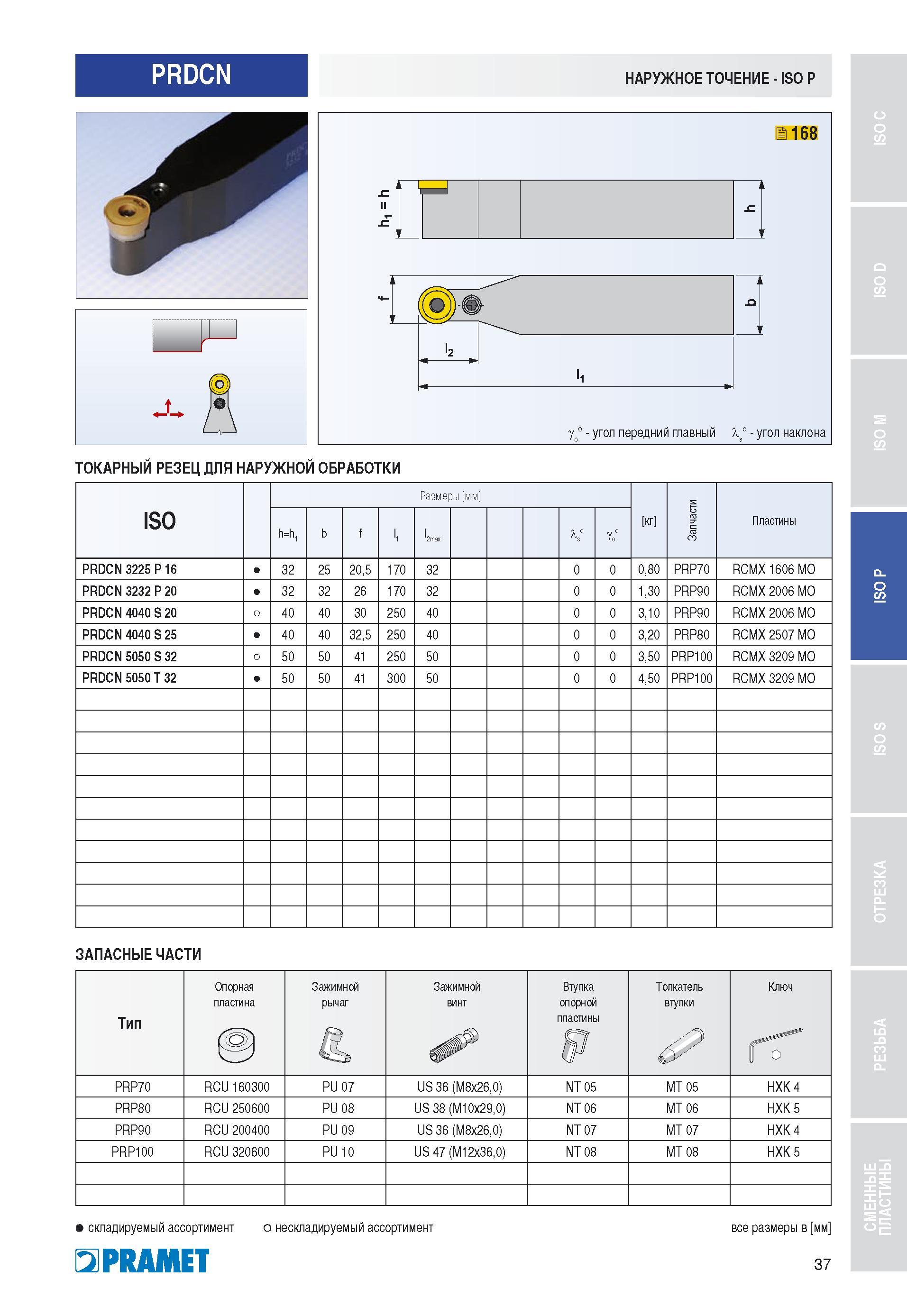

PRDCN НАРУЖНОЕ ТОЧЕНИЕ - ISO P ТОКАРНЫЙ РЕЗЕЦ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ ISO Размеры мм кг Запчасти Пластины h=h1 b f I1 l2max V Yo° PRDCN 3225 P 16 32 25 20,5 170 32 0 0 0,80 PRP70 RCMX 1606 MO PRDCN 3232 P 20 32 32 26 170 32 0 0 1,30 PRP90 RCMX 2006 MO PRDCN 4040 S 20 o 40 40 30 250 40 0 0 3,10 PRP90 RCMX 2006 MO PRDCN 4040 S 25 40 40 32,5 250 40 0 0 3,20 PRP80 RCMX 2507 MO PRDCN 5050 S 32 o 50 50 41 250 50 0 0 3,50 PRP100 RCMX 3209 MO PRDCN 5050 T 32 50 50 41 300 50 0 0 4,50 PRP100 RCMX 3209 MO ЗАПАСНЫЕ ЧАСТИ Тип Опорная пластина Зажимной рычаг Зажимной винт Втулка опорной пластины Толкатель втулки c 1 Ключ гГ PRP70 RCU 160300 PU 07 US 36 (M8x26,0) NT 05 MT 05 HXK 4 PRP80 RCU 250600 PU 08 US 38 (M10x29,0) NT 06 MT 06 HXK 5 PRP90 RCU 200400 PU 09 US 36 (M8x26,0) NT 07 MT 07 HXK 4 PRP100 RCU 320600 PU 10 US 47 (M12x36,0) NT 08 MT 08 HXK 5 складируемый ассортимент о нескладируемый ассортимент все размеры в мм PRAMET 37
