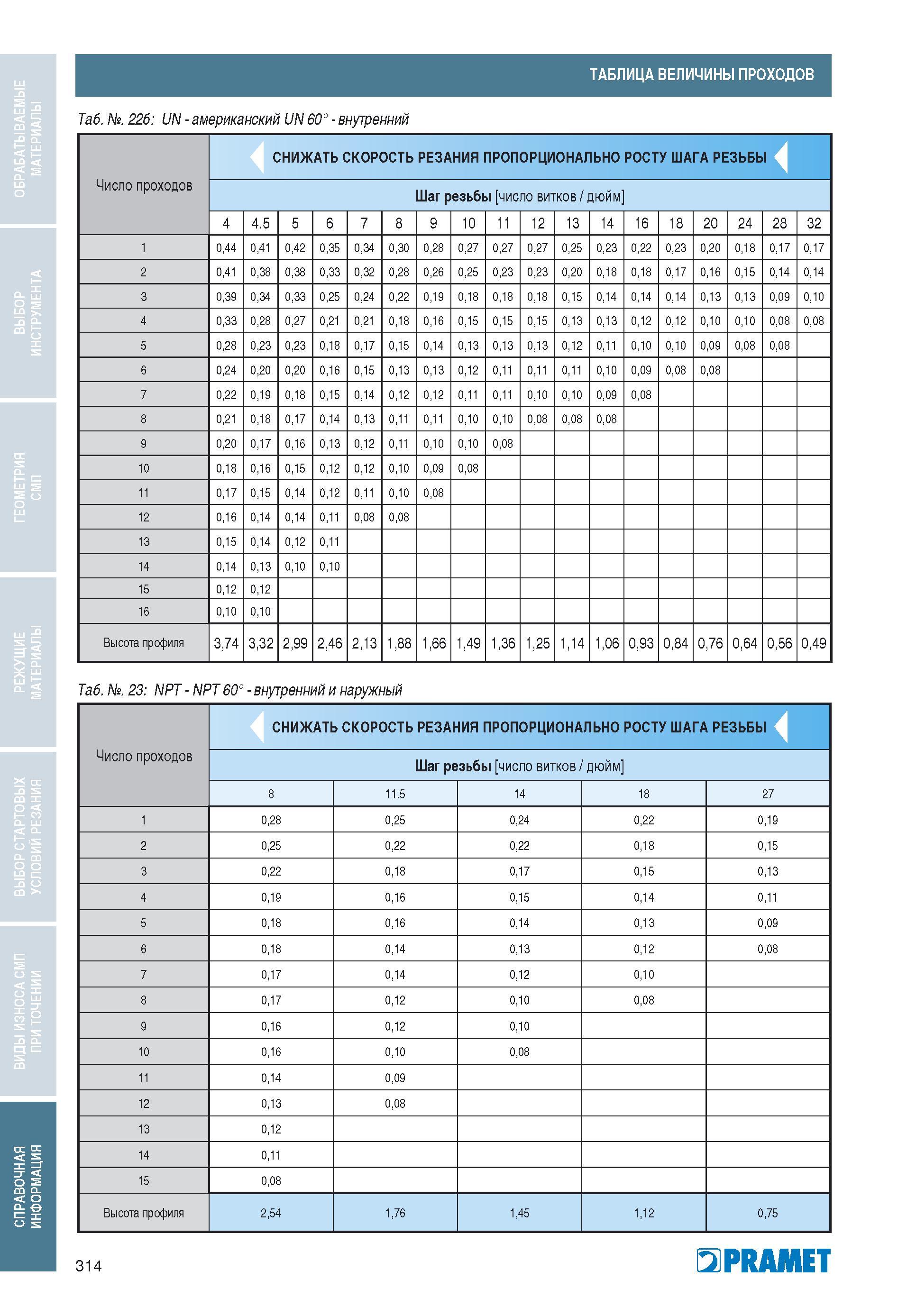

ТАБЛИЦА ВЕЛИЧИНЫ ПРОХОДОВ Таб. №. 22б: UN - американский UN 60° - внутренний Число проходов СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Шаг резьбы число витков / дюйм 4 4.5 5 6 7 8 9 10 11 12 13 14 16 18 20 24 28 32 1 0,44 0,41 0,42 0,35 0,34 0,30 0,28 0,27 0,27 0,27 0,25 0,23 0,22 0,23 0,20 0,18 0,17 0,17 2 0,41 0,38 0,38 0,33 0,32 0,28 0,26 0,25 0,23 0,23 0,20 0,18 0,18 0,17 0,16 0,15 0,14 0,14 3 0,39 0,34 0,33 0,25 0,24 0,22 0,19 0,18 0,18 0,18 0,15 0,14 0,14 0,14 0,13 0,13 0,09 0,10 4 0,33 0,28 0,27 0,21 0,21 0,18 0,16 0,15 0,15 0,15 0,13 0,13 0,12 0,12 0,10 0,10 0,08 0,08 5 0,28 0,23 0,23 0,18 0,17 0,15 0,14 0,13 0,13 0,13 0,12 0,11 0,10 0,10 0,09 0,08 0,08 6 0,24 0,20 0,20 0,16 0,15 0,13 0,13 0,12 0,11 0,11 0,11 0,10 0,09 0,08 0,08 7 0,22 0,19 0,18 0,15 0,14 0,12 0,12 0,11 0,11 0,10 0,10 0,09 0,08 8 0,21 0,18 0,17 0,14 0,13 0,11 0,11 0,10 0,10 0,08 0,08 0,08 9 0,20 0,17 0,16 0,13 0,12 0,11 0,10 0,10 0,08 10 0,18 0,16 0,15 0,12 0,12 0,10 0,09 0,08 11 0,17 0,15 0,14 0,12 0,11 0,10 0,08 12 0,16 0,14 0,14 0,11 0,08 0,08 13 0,15 0,14 0,12 0,11 14 0,14 0,13 0,10 0,10 15 0,12 0,12 16 0,10 0,10 Высота профиля 3,74 3,32 2,99 2,46 2,13 1,88 1,66 1,49 1,36 1,25 1,14 1,06 0,93 0,84 0,76 0,64 0,56 0,49 Таб. №. 23: NPT - NPT 60° - внутренний и наружный Число проходов СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Шаг резьбы число витков / дюйм 8 11.5 14 18 27 1 0,28 0,25 0,24 0,22 0,19 2 0,25 0,22 0,22 0,18 0,15 3 0,22 0,18 0,17 0,15 0,13 4 0,19 0,16 0,15 0,14 0,11 5 0,18 0,16 0,14 0,13 0,09 6 0,18 0,14 0,13 0,12 0,08 7 0,17 0,14 0,12 0,10 8 0,17 0,12 0,10 0,08 9 0,16 0,12 0,10 10 0,16 0,10 0,08 11 0,14 0,09 12 0,13 0,08 13 0,12 14 0,11 15 0,08 Высота профиля 2,54 1,76 1,45 1,12 0,75 314 PRAMET
