31 Каталог PRAMET 2010 Токарный инструмент со сменными режущими пластинами Стр.30

Каталог PRAMET 2010 Металлорежущий токарный инструмент Стр. 30 0031 Lab2u

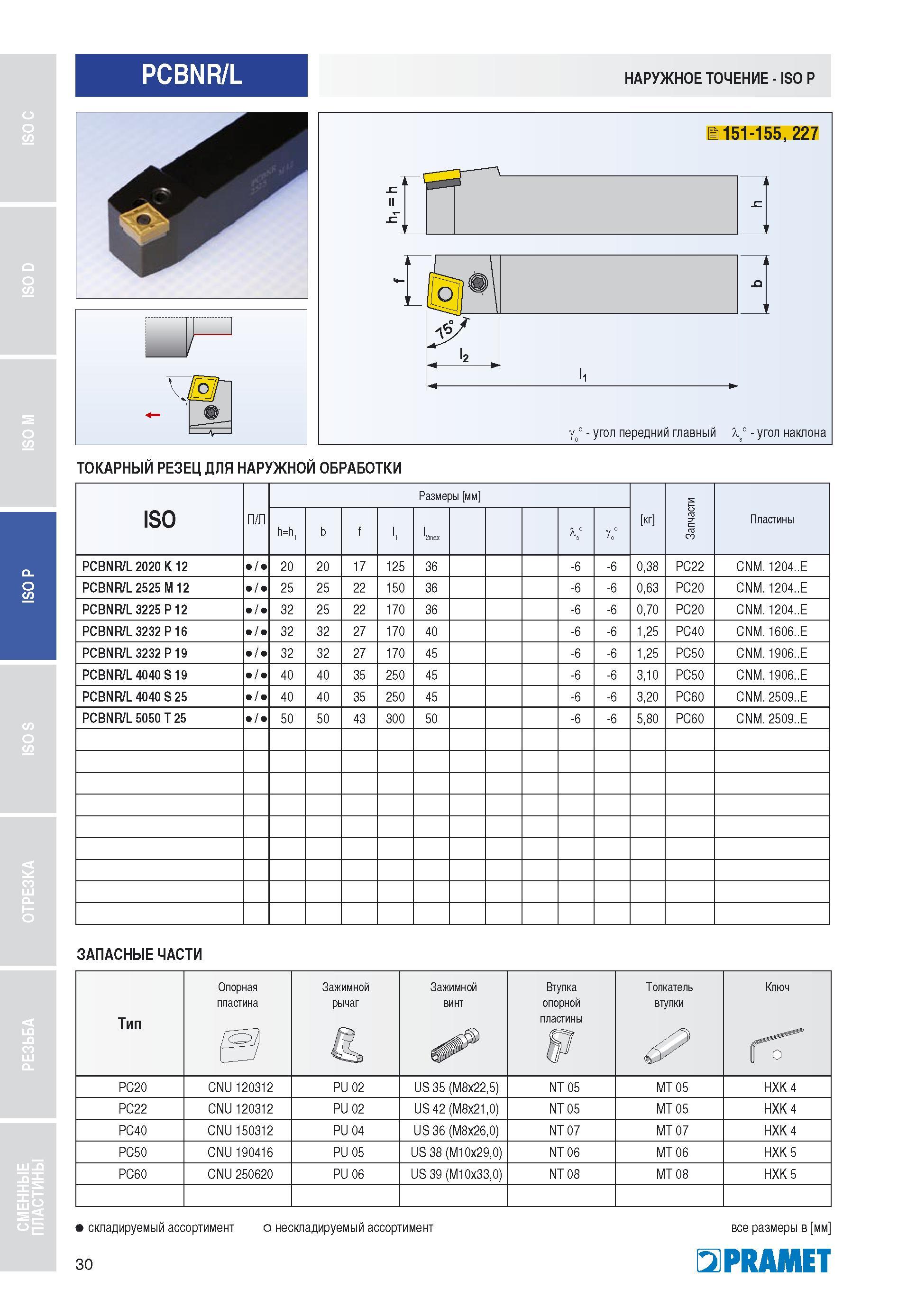

PCBNR/L НАРУЖНОЕ ТОЧЕНИЕ - ISO P ТОКАРНЫЙ РЕЗЕЦ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ ISO П/Л Размеры мм кг асти Пластины h=h1 b f L- Yo° PCBNR/L 2020 K 12 / 20 20 17 125 36 -6 -6 0,38 PC22 CNM. 1204..E PCBNR/L 2525 M 12 / 25 25 22 150 36 -6 -6 0,63 PC20 CNM. 1204..E PCBNR/L 3225 P 12 / 32 25 22 170 36 -6 -6 0,70 PC20 CNM. 1204..E PCBNR/L 3232 P 16 / 32 32 27 170 40 -6 -6 1,25 PC40 CNM. 1606..E PCBNR/L 3232 P 19 / 32 32 27 170 45 -6 -6 1,25 PC50 CNM. 1906..E PCBNR/L 4040 S 19 / 40 40 35 250 45 -6 -6 3,10 PC50 CNM. 1906..E PCBNR/L 4040 S 25 / 40 40 35 250 45 -6 -6 3,20 PC60 CNM. 2509..E PCBNR/L 5050 T 25 / 50 50 43 300 50 -6 -6 5,80 PC60 CNM. 2509..E ЗАПАСНЫЕ ЧАСТИ Тип Опорная пластина Зажимной рычаг Зажимной винт Втулка опорной пластины Толкатель втулки о/ Ключ rT PC20 CNU 120312 PU 02 US 35 (M8x22,5) NT 05 MT 05 HXK 4 PC22 CNU 120312 PU 02 US 42 (M8x21,0) NT 05 MT 05 HXK 4 PC40 CNU 150312 PU 04 US 36 (M8x26,0) NT 07 MT 07 HXK 4 PC50 CNU 190416 PU 05 US 38 (M10x29,0) NT 06 MT 06 HXK 5 PC60 CNU 250620 PU 06 US 39 (M10x33,0) NT 08 MT 08 HXK 5 складируемый ассортимент о нескладируемый ассортимент все размеры в мм 30 PRAMET
