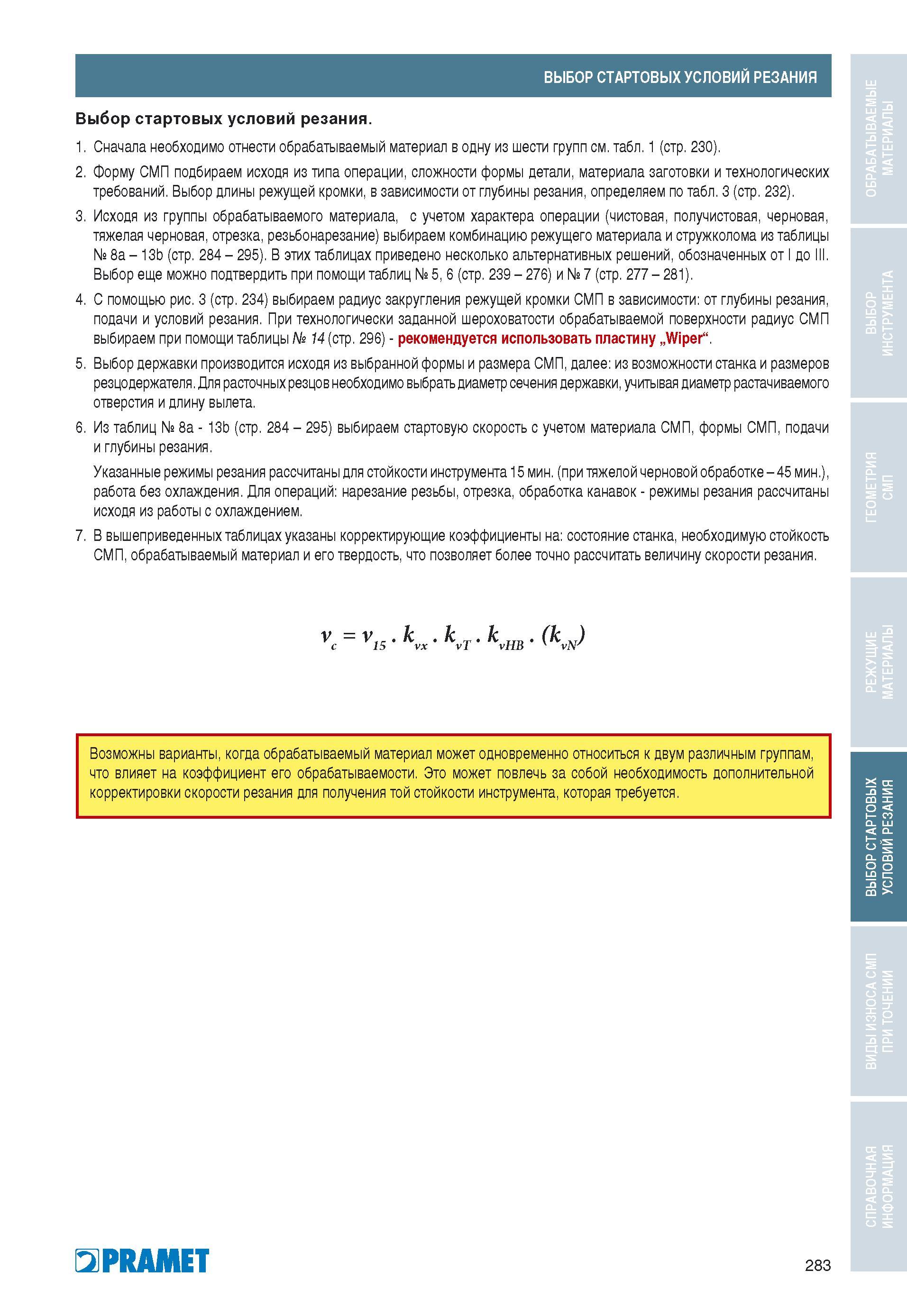

ВЫБОР СТАРТОВЫХ УСЛОВИЙ РЕЗАНИЯ Выбор стартовых условий резания. 1. Сначала необходимо отнести обрабатываемый материал в одну из шести групп см. табл. 1 (стр. 230). 2. Форму СМП подбираем исходя из типа операции, сложности формы детали, материала заготовки и технологических требований. Выбор длины режущей кромки, в зависимости от глубины резания, определяем по табл. 3 (стр. 232). 3. Исходя из группы обрабатываемого материала, с учетом характера операции (чистовая, получистовая, черновая, тяжелая черновая, отрезка, резьбонарезание) выбираем комбинацию режущего материала и стружколома из таблицы № 8a - 13b (стр. 284 - 295). В этих таблицах приведено несколько альтернативных решений, обозначенных от до III, Выбор еще можно подтвердить при помощи таблиц № 5, 6 (стр. 239 - 276) и № 7 (стр. 277 - 281). 4. С помощью рис. 3 (стр. 234) выбираем радиус закругления режущей кромки СМП в зависимости: от глубины резания, подачи и условий резания. При технологически заданной шероховатости обрабатываемой поверхности радиус СМП выбираем при помощи таблицы № 14 (стр. 296) - рекомендуется использовать пластину „Wiper“. 5. Выбор державки производится исходя из выбранной формы и размера СМП, далее: из возможности станка и размеров резцодержателя. Для расточных резцов необходимо выбрать диаметр сечения державки, учитывая диаметр растачиваемого отверстия и длину вылета. 6. Из таблиц № 8a - 13b (стр. 284 - 295) выбираем стартовую скорость с учетом материала СМП, формы СМП, подачи и глубины резания. Указанные режимы резания рассчитаны для стойкости инструмента 15 мин. (при тяжелой черновой обработке - 45 мин.), работа без охлаждения. Для операций: нарезание резьбы, отрезка, обработка канавок - режимы резания рассчитаны исходя из работы с охлаждением. 7. В вышеприведенных таблицах указаны корректирующие коэффициенты на: состояние станка, необходимую стойкость СМП, обрабатываемый материал и его твердость, что позволяет более точно рассчитать величину скорости резания. v = v,,. к . к т. k m. (k J c 15 vx vT vHB ' vN Возможны варианты, когда обрабатываемый материал может одновременно относиться к двум различным группам, что влияет на коэффициент его обрабатываемости. Это может повлечь за собой необходимость дополнительной корректировки скорости резания для получения той стойкости инструмента, которая требуется. PRAMET 283
