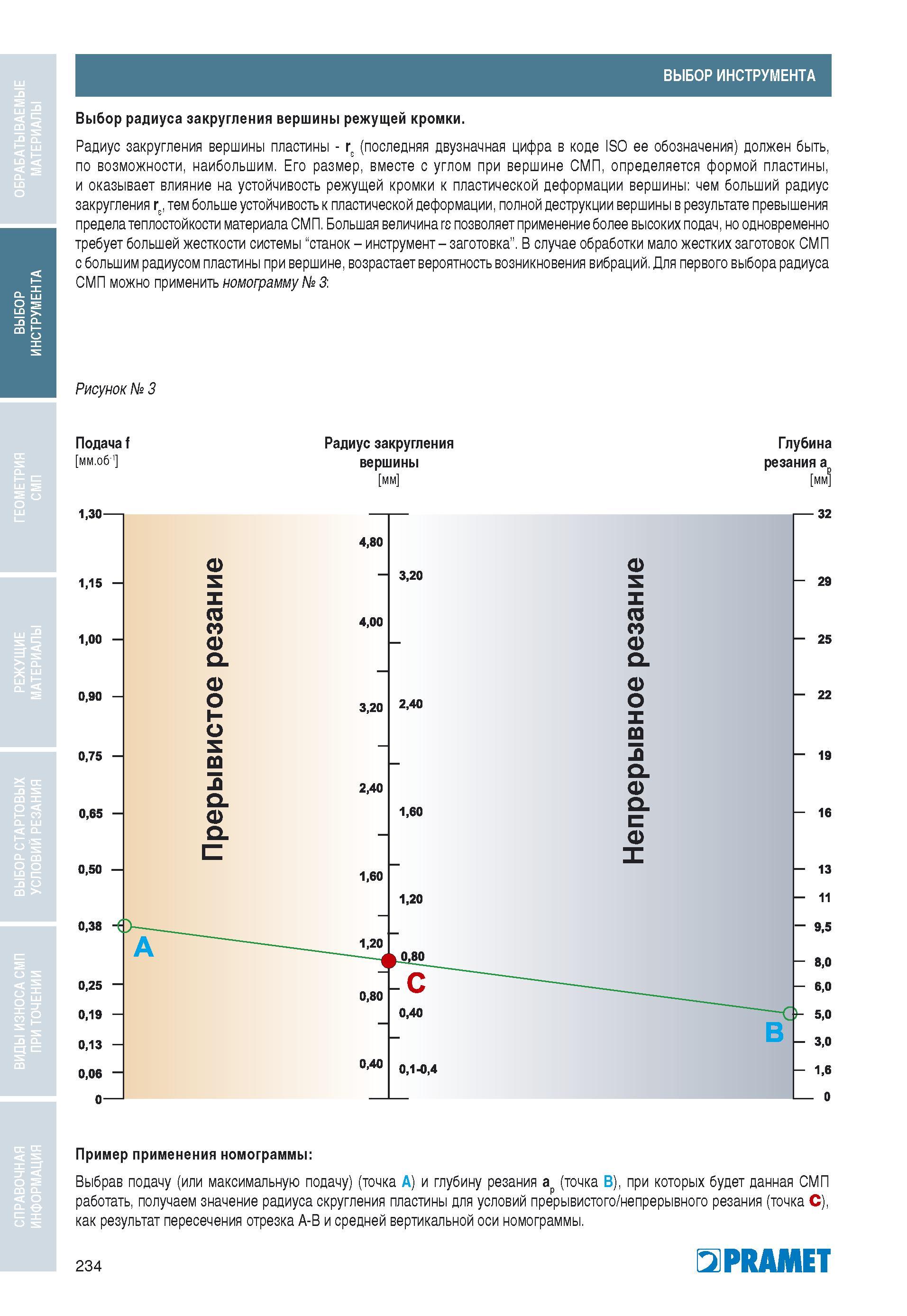

ВЫБОР ИНСТРУМЕНТА Выбор радиуса закругления вершины режущей кромки. Радиус закругления вершины пластины - re (последняя двузначная цифра в коде ISO ее обозначения) должен быть, по возможности, наибольшим. Его размер, вместе с углом при вершине СМП, определяется формой пластины, и оказывает влияние на устойчивость режущей кромки к пластической деформации вершины: чем больший радиус закругления re, тем больше устойчивость к пластической деформации, полной деструкции вершины в результате превышения предела теплостойкости материала СМП. Большая величина re позволяет применение более высоких подач, но одновременно требует большей жесткости системы “станок - инструмент - заготовка”. В случае обработки мало жестких заготовок СМП с большим радиусом пластины при вершине, возрастает вероятность возникновения вибраций. Для первого выбора радиуса СМП можно применить номограмму № 3: Рисунок № 3 Подача f мм.об-1 Радиус закругления вершины мм Глубина резания ap мм Пример применения номограммы: Выбрав подачу (или максимальную подачу) (точка A) и глубину резания ар (точка B), при которых будет данная СМП работать, получаем значение радиуса скругления пластины для условий прерывистого/непрерывного резания (точка C), как результат пересечения отрезка A-B и средней вертикальной оси номограммы. 234 PRAMET
