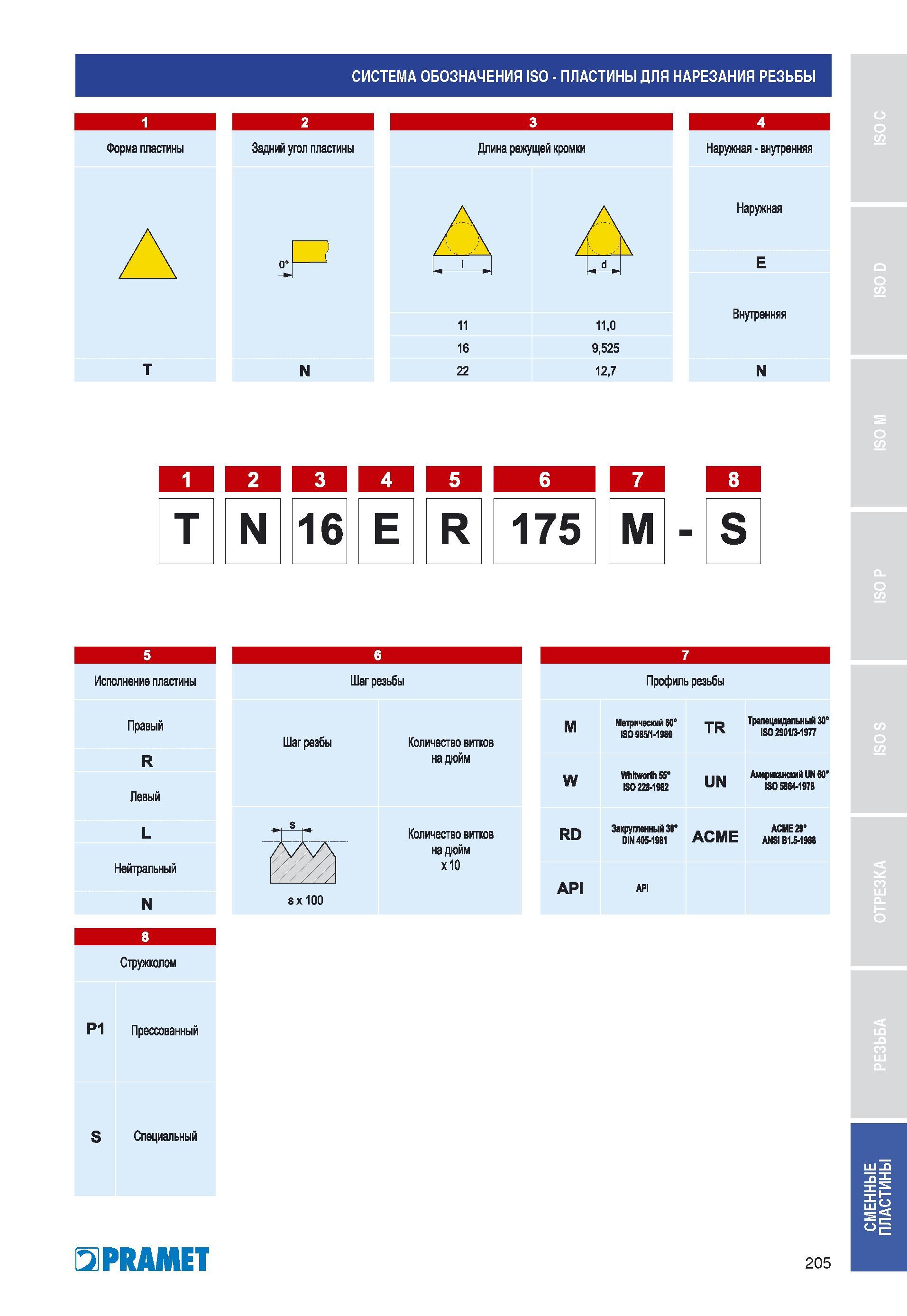

СИСТЕМА ОБОЗНАЧЕНИЯ ISO - ПЛАСТИНЫ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ 3 Форма пластины Задний угол пластины Длина режущей кромки Наружная - внутренняя 11 11,0 16 9,525 22 12,7 Наружная Внутренняя 1 2 3 4 5 1 Т N 16 Е R 1 7 1 8 м - S Исполнение пластины Правый R Левый L Нейтральный N 6 Шаг резьбы Шагрезбы Количество витков на дюйм S Количество витков на дюйм х 10 sx 100 Профиль резьбы М Метрический И0 ISO 965/1-1980 TR Трапецеидальный 30° ISO 2901/3-1977 W Whitworth 55° ISO 228-1982 UN Американский UN 60° ISO 5864-1978 RD Закругленный 30° DIN 405-1981 ACME ACME 29s ANSI B1.5-1988 API API Стружколом Р1 Прессованный S Специальный PRAMET 205
