20 Каталог PRAMET 2010 Токарный инструмент со сменными режущими пластинами Стр.19

Каталог PRAMET 2010 Металлорежущий токарный инструмент Стр. 19 0020 Lab2u

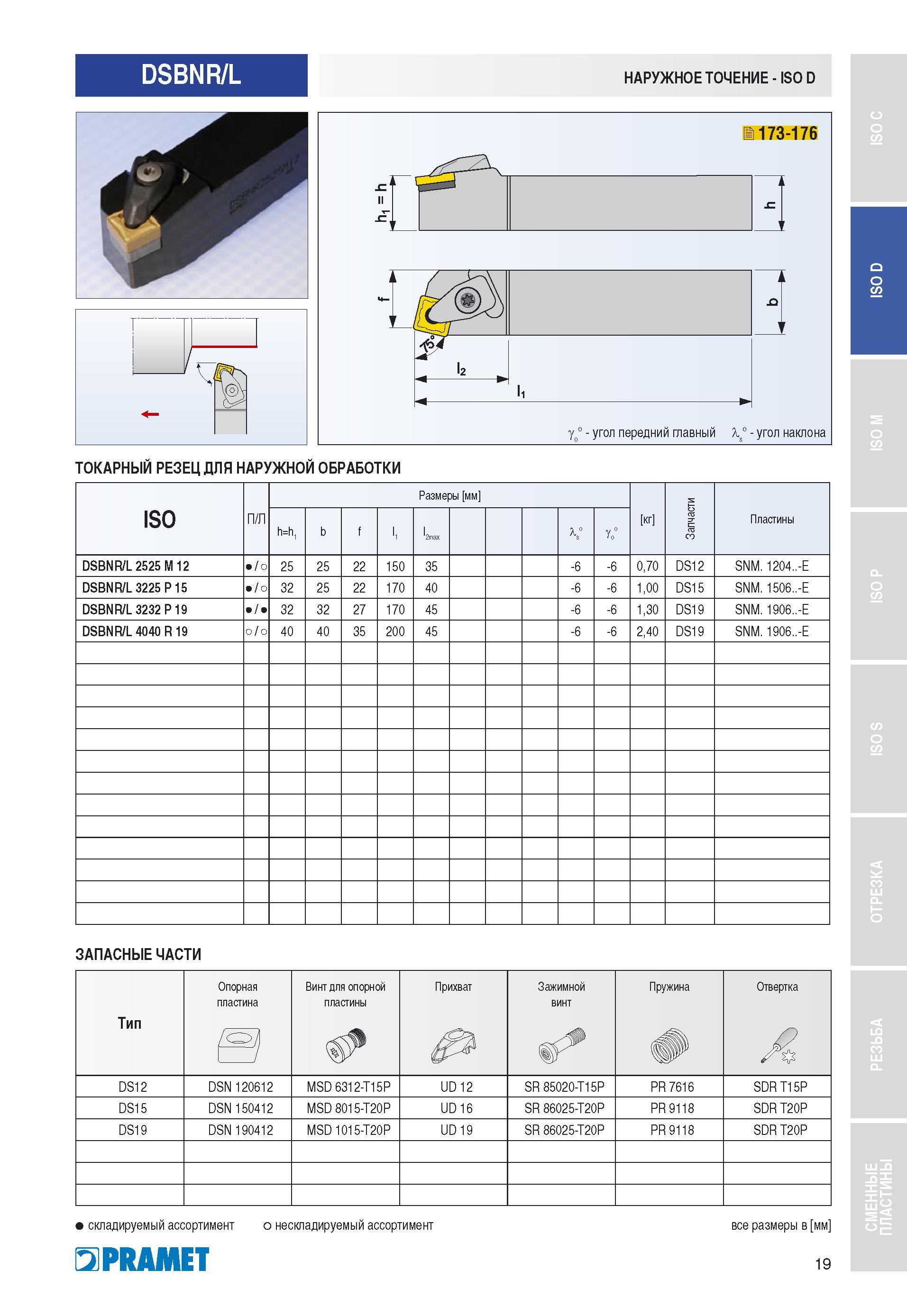

DSBNR/L НАРУЖНОЕ ТОЧЕНИЕ - ISO D 173-176 Y ° - угол передний главный X ° - угол наклона ТОКАРНЫЙ РЕЗЕЦ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ ISO П/Л Размеры мм кг асти 3 Пластины h=h1 b f I1 l2max V Yo° DSBNR/L 2525 M 12 /o 25 25 22 150 35 -6 -6 0,70 DS12 SNM. 1204..-E DSBNR/L 3225 P 15 /o 32 25 22 170 40 -6 -6 1,00 DS15 SNM. 1506..-E DSBNR/L 3232 P 19 / 32 32 27 170 45 -6 -6 1,30 DS19 SNM. 1906..-E DSBNR/L 4040 R 19 40 40 35 200 45 -6 -6 2,40 DS19 SNM. 1906..-E ЗАПАСНЫЕ ЧАСТИ складируемый ассортимент о нескладируемый ассортимент PRAMET все размеры в мм 19
